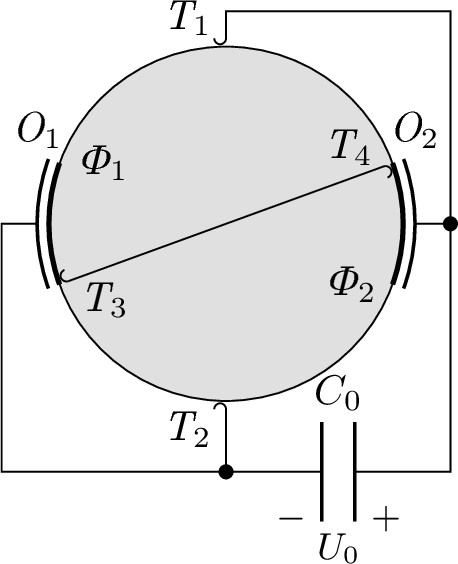

Модель электрофорной машины (см. рис) состоит из непроводящего цилиндра, на который наклеены плоскости фольги $Ф_1$ и $Ф_2$, наружных обкладок $О_1$ и $О_2$, неподвижных токосъемников $Т_1$ и $Т_2$ снаружи и неподвижной перемычки внутри с токосъемниками $Т_3$ и $Т_4$. В исходном положении полоски фольги находятся напротив наружных обкладок и образуют с ними конденсаторы емкостью $С_1$ каждый. К внешним обкладкам подключен конденсатор емкостью $С_0$, заряженный предварительно до напряжения $U_0$.

Каким станет это напряжение после $N$ оборотов цилиндра по часовой стрелке?

Емкость между обкладками и полосками фольги в раздвинутом состоянии пренебрежимо мала.
