Расшифруйте по этим данным схему «чёрного ящика» и определите сопротивление $R$ резисторов, а также $R_{14}$ и $R_{34}$.
Ответ:

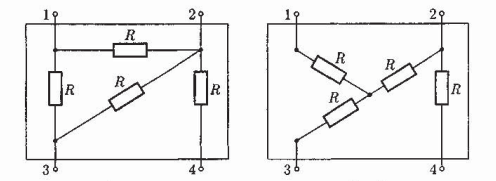

Возможно две схемы черного ящика. Для первого из них см. рис. 1: $R=6~Ом, R_{14}=2.4~Ом, R_{34}=3.6~Ом$ , а для второй (рис. 2): $R=2~Ом$, $R_{14}=\frac{4}{3}~Ом \approx 1.3 ~Ом, R_{34}=\frac{10}{3}~Ом \approx 3.3~Ом.$
