Вольтамперной характеристикой (ВАХ) нелинейного элемента называют зависимость силы тока $I$, текущего через элемент, от напряжения $U$ на нем.

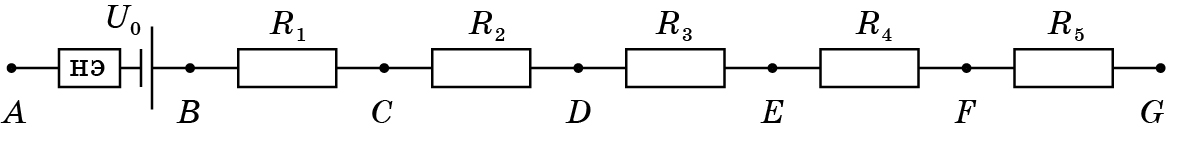

1  ^8.00 С помощью мультиметра, проводов и серого ящика, содержащего нелинейный элемент НЭ, идеальный источник напряжения $U_0$ и набор из пяти резисторов, включённых последовательно (см. рисунок), снимите зависимость силы тока $I$, текущего через нелинейный элемент, от напряжения $U_{AB}$ на контактах $A$ и $B$.

2  ^3.00 Постройте график полученной зависимости в формате А5.

3  ^9.00 Считая известным, что при $I = 20~мА$ напряжение на нелинейном элементе равно $U = 0{,}63~В$, получите ВАХ нелинейного элемента для диапазона $10~мА < I < 60~мА$ и представьте её в виде таблицы и графика в формате А5 с указанием абсолютных погрешностей величин.

Погрешность мультиметра во всех режимах равна $1\%\pm2~ед$. последнего разряда.

$\textbf{Запрещено!}$ Использовать мультиметр в режиме амперметра и закорачивать проводом контакты $\textit{A}$ и $\textit{B}$.

$\textbf{Оборудование}$: серый ящик, соединительные провода с зажимами типа «крокодил» $-$ 2 шт, мультиметр.
