В задаче не требуется оценка погрешностей!
Компрессор — устройство для перемещения газов. В данной работе требуется изучить аквариумный компрессор, который служит для насыщения воздухом воды в аквариуме.
Упрощенная схема такого компрессора приведена на рисунке 1. Электрический двигатель, вращаясь, приводит в движение шатун, соединённый с поршнем внутри воздушной камеры компрессора. Воздушная камера сообщается с окружающей средой посредством входного клапана. Выходная же трубка подсоединена к компрессору выходным клапаном. В фазе впуска воздуха из окружающей среды в воздушную камеру входной клапан открыт, и воздух засасывается поршнем внутрь, при этом выходной клапан остается закрытым. В фазе выпуска клапаны меняют свое положение, и воздух выталкивается из камеры компрессора в выходную трубку.
Пусть производительность компрессора $p$ — отношение объема воздуха $V$, перекачиваемого компрессором за длительный промежуток времени $t$, к величине этого промежутка времени: \begin{equation} p=\frac{V}{t}.\tag{1}\end{equation} Электрический мотор-компрессор подключается к источнику постоянного напряжения. Скорость вращения мотора, а вместе с тем и производительность компрессора, зависят от подаваемого на мотор напряжения.
На корпусе компрессора указан его номер. Этот номер следует указать в работе.

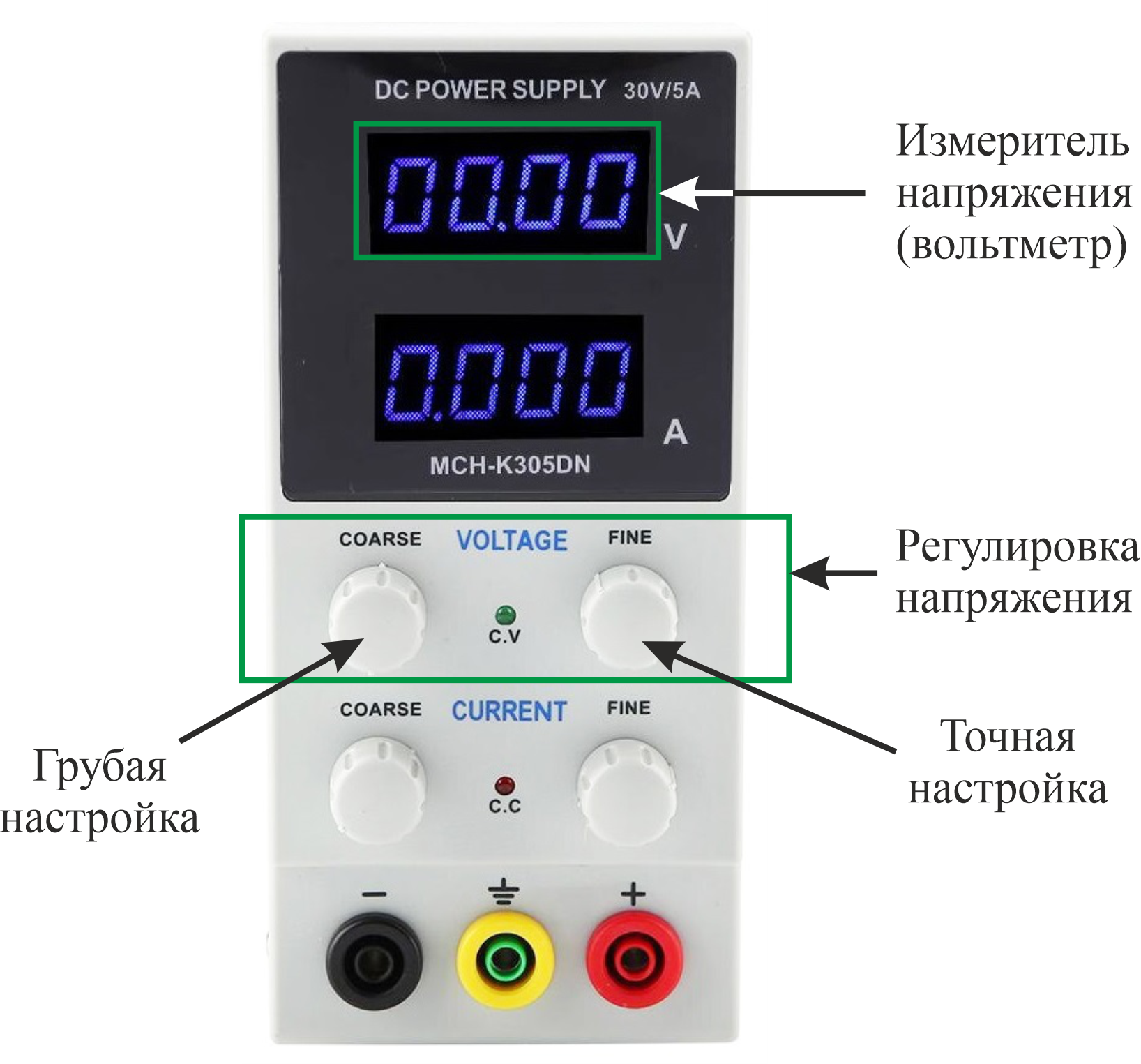

Питание компрессора осуществляется с помощью лабораторного блока питания (рис. 2). Для регулировки напряжения на блоке питания присутствуют две ручки « VOLTAGE»: ручки « COARSE» (грубая настройка) и « FINE» (точная настройка). При вращении ручек по часовой стрелке напряжение будет увеличиваться. В данной задаче ручка грубой настройки напряжения « COARSE» должна быть повёрнута до упора против часовой стрелки (в нулевое положение) и при выполнении работы не используется. Для регулировки напряжения используйте только ручку « FINE».
Ручки « CURRENT» отвечают за ограничение силы тока. В данной задаче их трогать запрещается. Напряжение измеряется с помощью вольтметра, встроенного в блок питания (см. рисунок). Показания в вольтах.
Красный (положительный) провод блока питания подключается к контактам компрессора, обозначенным значком «$+$», а чёрный (отрицательный) провод — к контактам со значком «$-$». На пластиковом корпусе компрессора присутствует красная кнопка-выключатель, позволяющая включать и выключать моторчик.
Внимание! Избегайте попадание воды на внутренние элементы компрессора!
При малых напряжениях моторчик не вращается, и вся электроэнергия уходит на его нагревание. При длительном простое моторчика в таком режиме он может перегреться. Следует не допускать таких ситуаций.
Представим, что механическую систему, в которой происходит периодический процесс, освещается светом, мерцающим с постоянной частотой. В случае, когда частота вспышек кратна частоте, определяющей периодичность процесса, подвижная часть системы, оказавшаяся подсвеченной вспышками света, «замирает». Это явление называют стробоскопическим эффектом.
Рассмотрим в качестве примера колебания математического маятника (грузика, подвешенного на нитке). Будем освещать колеблющийся маятник мерцающим светом. Если частота мерцания света равна частоте колебаний маятника, то мы увидим одиночное статичное изображение освещённого маятника (он будет казаться неподвижным). Если частоту мерцания увеличить в $N$ раз, то мы увидим $N$ различных изображений маятника. Эти изображения соответствуют положениям маятника в разные моменты времени.
Следует обратить внимание на те случаи, когда частота мерцания света оказывается в целое число раз меньше частоты колебаний маятника. При этом мы также будем наблюдать одиночное статичное изображение маятника. Для того, чтобы определить истинную частоту колебаний маятника, необходимо выбрать максимальную частоту вспышек стробоскопа, при которой видна стробоскопическая картина с единственным замершим положением маятника. В этом случае при увеличении частоты мерцания в два раза будет одновременно наблюдаться два статичных положения маятника, а при уменьшении частоты в два раза по прежнему будет наблюдаться одно положение маятника.
Стробоскопический эффект можно использовать для измерения частоты вращательного движения или колебаний. Для измерения частоты с применением стробоскопического эффекта используется специальное устройство, которое представляет собой фонарь, способный производить отдельные короткие вспышки света с любой требующейся частотой — стробоскоп. Управление стробоскопом состоит в осуществляется следующим образом:
