Физика диэлектриков

Условие

Часть A. Диэлектрик в конденсаторе

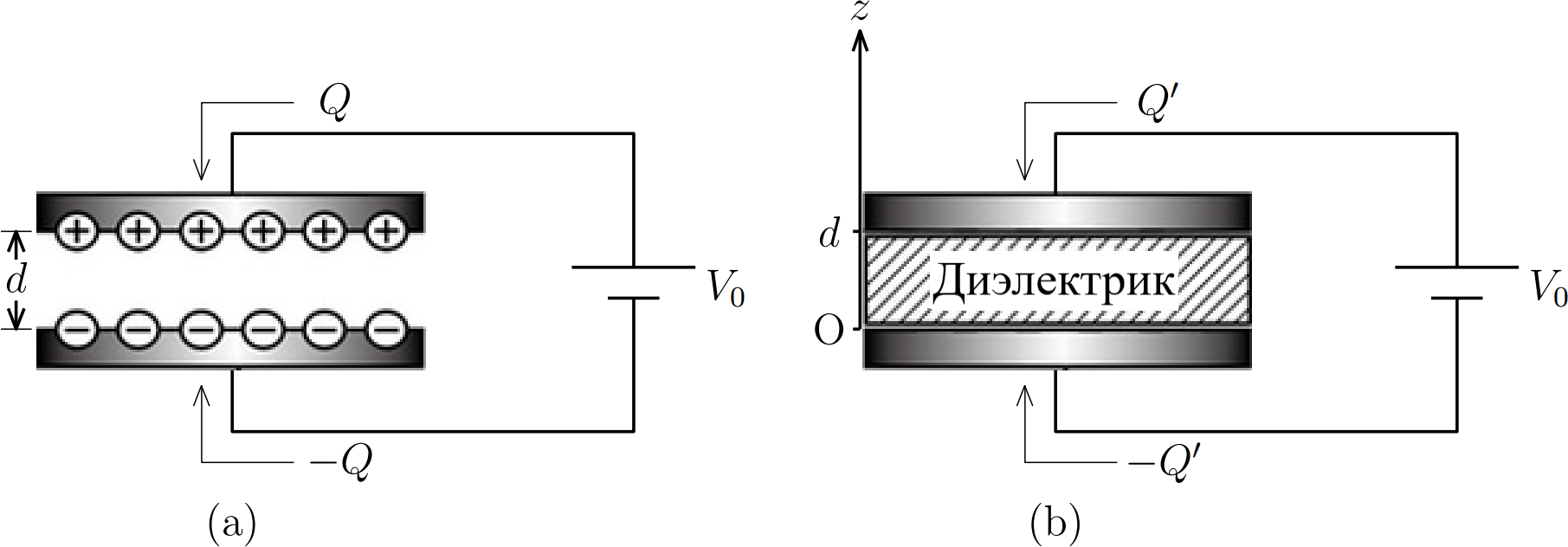

Рассмотрим плоский конденсатор, состоящий из двух пластин площадью $A$, расположенных на расстоянии $d$ друг от друга, как показано на рис. 1. Пусть конденсатор подключен к батарее с напряжением $V_0$, тогда на его обкладках возникнет заряд $\pm Q$ в случае, если между ними вакуум, и заряд $\pm Q'$ в случае, если пространство между ними заполнено диэлектриком. Экспериментально известно, что ёмкость $C'=Q'/V_0$ конденсатора, заполненного диэлектриком (рис. 1b), оказывается больше ёмкости вакуумного конденсатора $C=Q/V_0$ (рис. 1a).

Введём относительную диэлектрическую проницаемость диэлектрика как $\bar\varepsilon=Q'/Q$.

Рис. 1

A1 Запишите выражение для поля $\vec E$ внутри конденсатора, заполненного диэлектриком.

A2 Выразите ёмкость $C'$ через $A$, $d$, $\bar\varepsilon$ и диэлектрическую проницаемость вакуума $\varepsilon_0$.

Часть B. Микроскопическое поле одной частицы в диэлектрике

Рис. 2

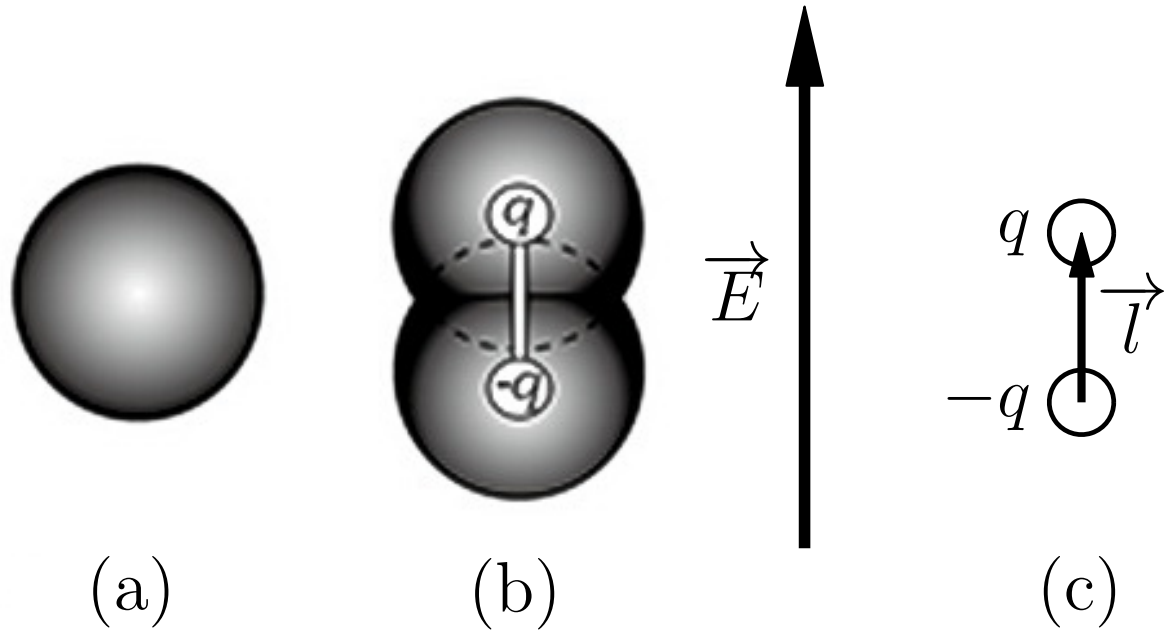

Чтобы объяснить возникновение относительной диэлектрической проницаемости, необходимо рассмотреть микроскопическую природу диэлектрика. Диэлектрик представляет собой совокупность большого числа молекул, каждая из которых представляет собой пару зарядов $\pm q$, расстояние между которыми зависит от внешнего электрического поля. В частности, когда внешнее поле отсутствует, молекулы оказываются электрически нейтральными (рис. 2a). При наличии внешнего поля заряды в молекуле смещаются относительно друг друга, пока не скомпенсируют внешнее поле (рис. 2b).
Рис. 3

Явление разделения положительного и отрицательного зарядов в молекуле называют поляризацией, а такие пары противоположных по знаку зарядов – электрическими диполями. Обозначив как $\vec l$ вектор от отрицательного заряда к положительному, можно определить дипольный момент как:\[\vec p=q\,\vec l.\]Чтобы понять, какое поле диполи создают в диэлектрике, необходимо сначала найти поле одиночного диполя.

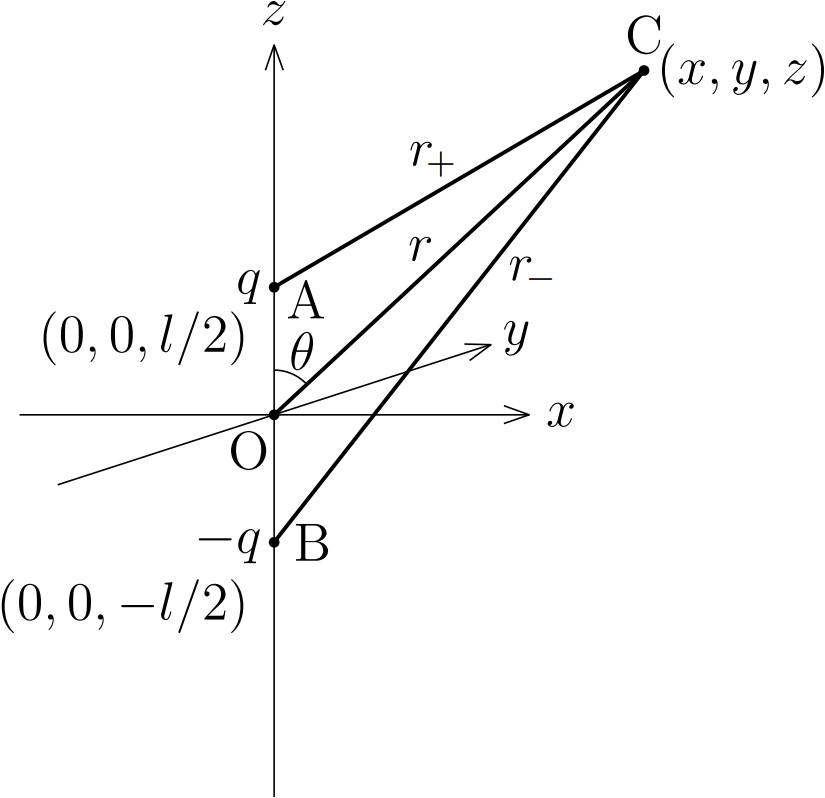

Рассмотрим диполь, состоящий из заряда $q$ в точке $\mathrm A(0,0,l/2)$ и заряда $-q$ в точке $\mathrm B(0,0,-l/2)$ (рис. 3). Найдём потенциал $V(\mathrm C)$ в точке $\mathrm C(x,y,z)$, находящейся на большом по сравнению с размером диполя расстоянии от начала координат.

B1 Выразите $V(\mathrm C)$ через $r_+\equiv\mathrm{AC}$ и $r_-\equiv\mathrm{BC}$.

Обозначим расстояние от точки $\mathrm C$ до начала координат как $r$, а угол $\angle\mathrm{COA}=\theta$.

B2 Найдите потенциал $V(\mathrm C)$, пренебрегая членами порядка $[l/r]^2$ и выше. Выразите ответ $p$, $r$, $\theta$ и $\varepsilon_0$.

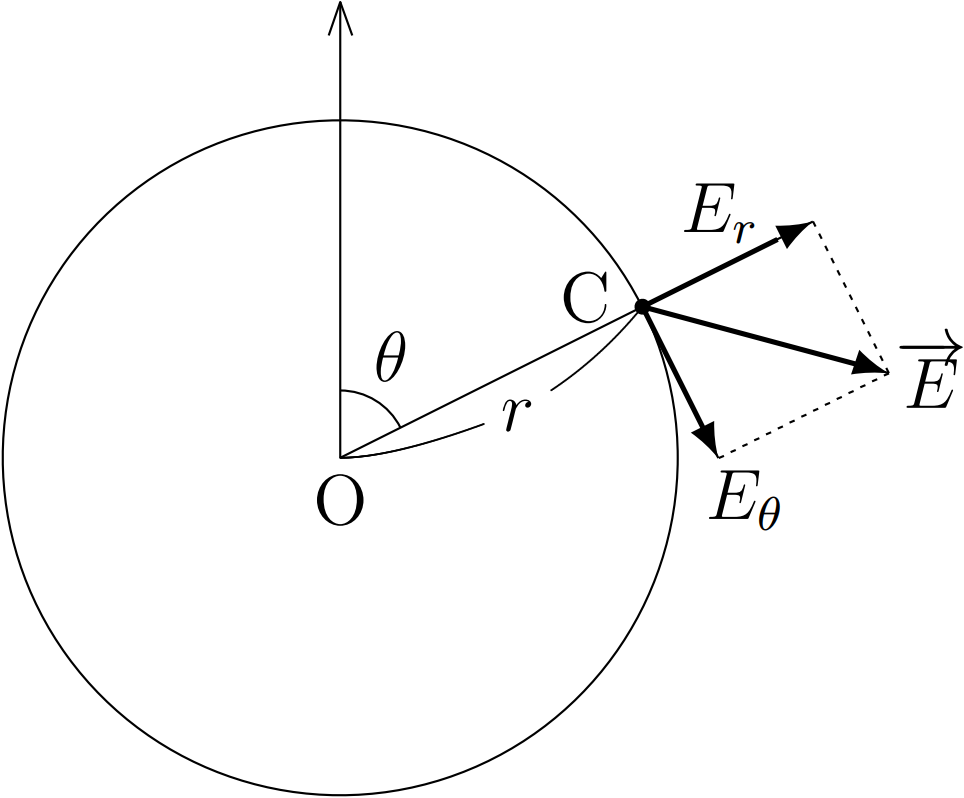

Теперь, чтобы посчитать поле диполя $\vec E(r,\theta)$, достаточно посчитать его радиальную ($E_r$) и тангенциальную ($E_\theta$) компоненты. Зная потенциал $V$ как функцию $r$ и $\theta$, можно действовать по определению:\[E_r=-\frac{\partial V(r,\theta)}{\partial r},\quad E_\theta=-\frac1r\frac{\partial V(r,\theta)}{\partial\theta}.\]Здесь символ $\partial$ означает, что при дифференцировании по одной переменной другая переменная принимается постоянной.
Рис. 4

B3 Найдите $E_r(r,\theta)$ и $E_\theta(r,\theta)$.

B4

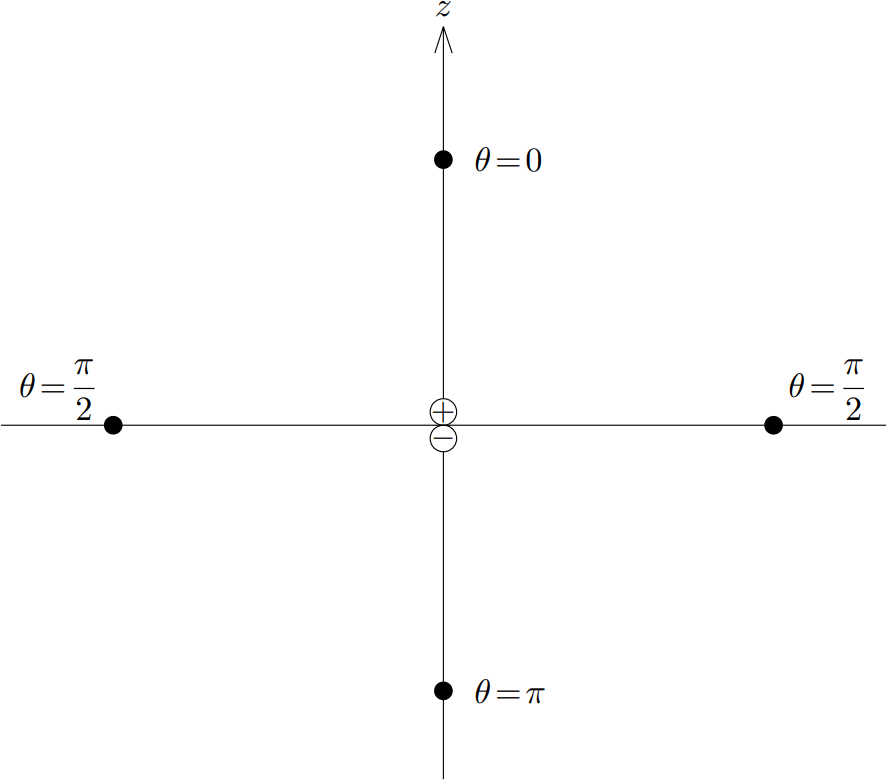

Нарисуйте силовые линии электрического поля, проходящие через четыре точки, отмеченные на рисунке в листе ответов ($\theta=0,\pi/2,\pi$).

Часть C. Поле в дипольном слое

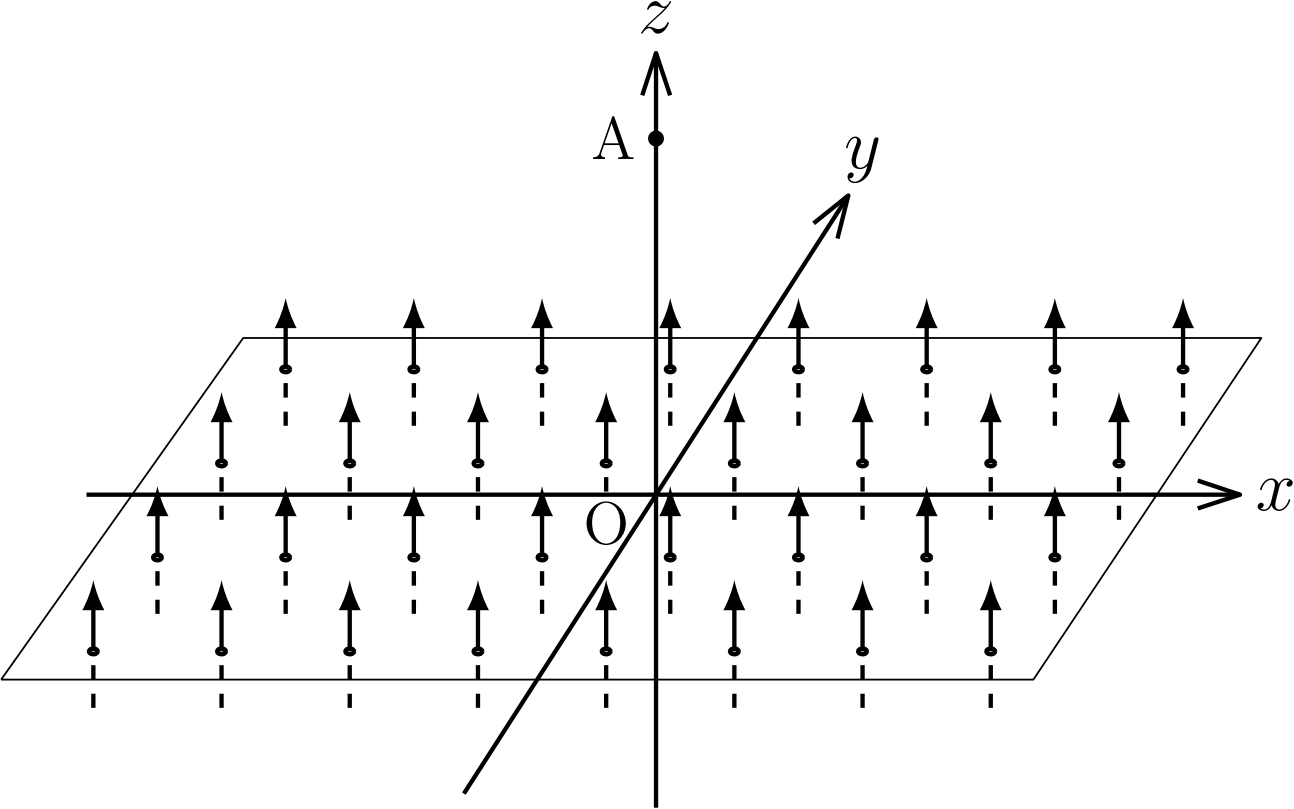

Рассмотрим однородный двумерный слой дипольных моментов, направленных вертикально вверх (ось $z$) перпендикулярно плоскости слоя, как показано на рис. 5. Поверхностная плотность дипольного момента в слое равна $P_\mathrm S\hat z$. В этой части задачи найдём потенциал, создаваемый дипольным слоем во всём пространстве.

Рассмотрим для простоты точку $\mathrm A(0,0,z)$. Везде в этой части можно считать $l\ll|z|$.


Рис. 5

C1 Запишите выражение для потенциала $V(\mathrm A)$ в виде интеграла по одной переменной.

Подсказка: это легко сделать, если перейти в цилиндрические координаты.

Поскольку дипольный слой однороден по $x$ и $y$, то, вычислив этот интеграл для произвольного $z$, можно найти потенциал во всём пространстве.

C2 Найдите потенциал $V(x,y,z)$ во всём пространстве.

Часть D. Поле в толще поляризованного материала

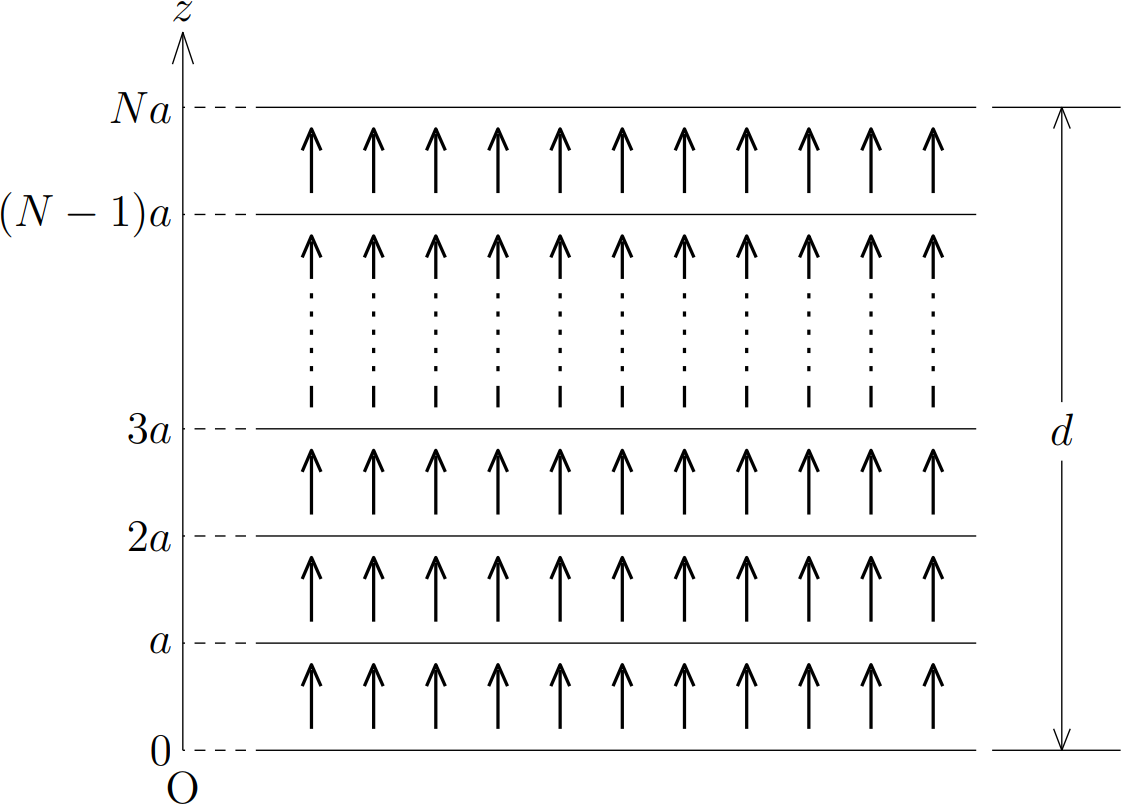

Учитывая результат, полученный в предыдущей части, можно представить диэлектрик как «стопку» из $N+1\gg1$ плоских дипольных слоёв, расположенных на расстоянии $a=d/N~(a\gg l)$ друг от друга, как показано на рис. 6.

Рис. 6

D1 Найдите потенциал $V(z)$ в области $na < z < (n+1)a,~0\le n\le N$.

D2 Насколько изменяется потенциал при изменении $n$ на $1$? Найдите разность потенциалов $\Delta V$ между точками $z=0$ и $z=d$.

В пределе больших $N$ потенциал можно считать непрерывным и ввести макроскопическое индуцированное электрическое поле $\vec E_P$, создаваемое поляризованным материалом. Введём также поляризованность $\vec P$ как дипольный момент, приходящийся на единицу объёма вещества.

D3 Как связаны между собой $\vec E_P$ и $\vec P$?

Часть E. Поле в диэлектрике

Поле $\vec E$ внутри диэлектрика представляет собой сумму внешнего поля $\vec E_Q$ и поля $\vec E_P$, возникшего из-за поляризации. Именно под действием поля $\vec E$ у молекул диэлектрика возникает дипольный момент $\vec p$, который в большинстве материалов прямо пропорционален полю. Коэффициент пропорциональности $\alpha$ называют поляризуемостью молекул. Таким образом, поляризованность диэлектрика и электрическое поле в нём связаны соотношением:\[\vec P=n\alpha\vec E=\chi_P\vec E,\]где величину $\chi_P$ называют диэлектрической восприимчивостью. Также обычно вводят вектор электрической индукции $\vec D=\varepsilon_0\vec E_Q$.

E1 Найдите электрическую индукцию $D$ внутри конденсатора (рис. 1b).

E2 Выразите диэлектрическую проницаемость $\bar\varepsilon$ через $\varepsilon_0$ и $\chi_P$.

Часть G. Измерение электрической индукции

Существуют материалы, в которых напряжённость $E$ и индукция $D$ электрического поля не пропорциональны друг другу. В сегнетоэлектриках, например, титанате бария, $D$ зависит от $E$ нелинейно и принимает разные значения в зависимости от того, увеличивается $E$ или уменьшается.

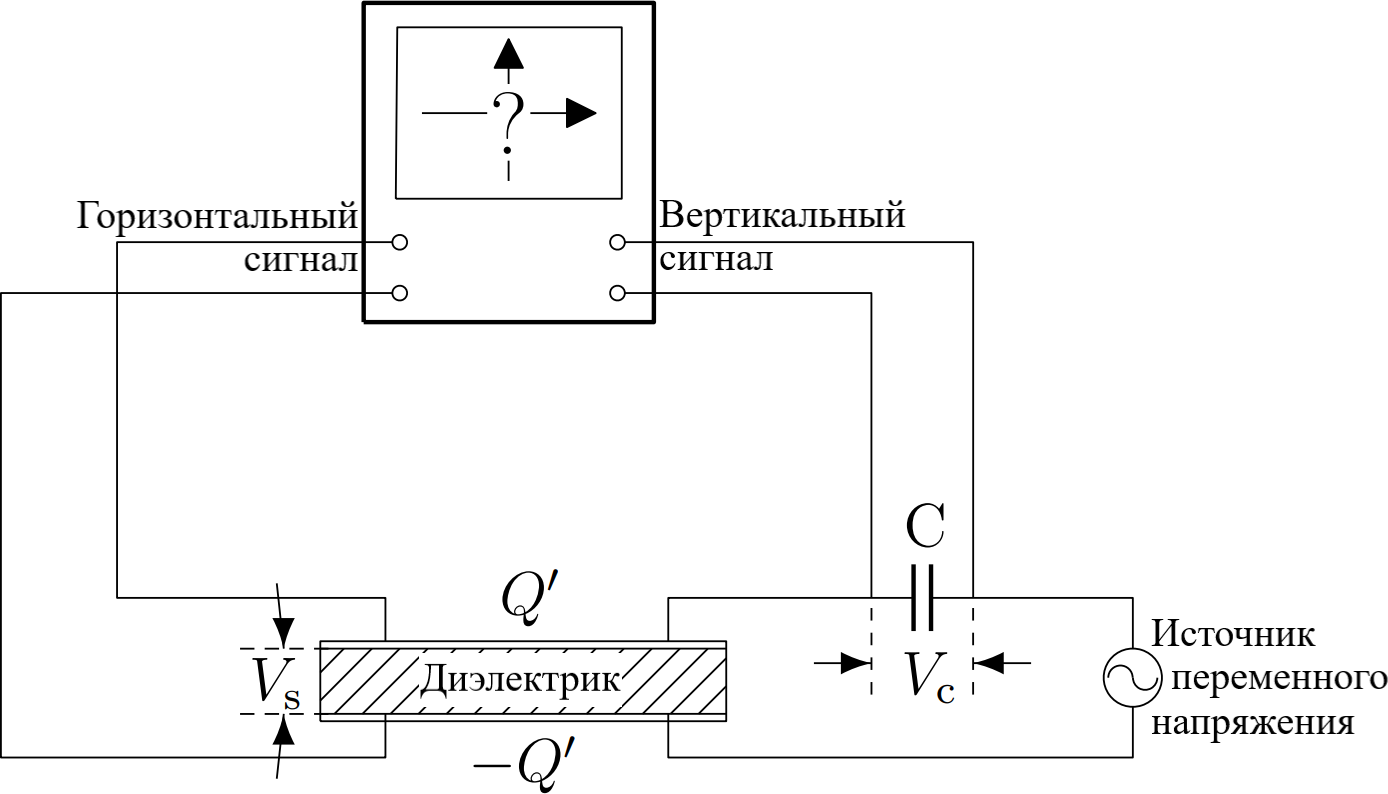

На рис. 7 представлена схема установки по измерению зависимости $D(E)$. Пластина исследуемого материала толщиной $d$ помещается между плоскими проводящими обкладками площадью $A$. Эту часть установки будем называть образцом и использовать для неё индекс $\mathrm s$. Линейный конденсатор, используемый в установке, имеет ёмкость $C$ (для него используется индекс $\mathrm c$).

Образец и конденсатор подключают последовательно к источнику переменного напряжения. Напряжения $V_\mathrm s(t)$ и $V_\mathrm c(t)$ подаются на осциллограф в режиме развёртки $\rm X-Y$.

Рис. 7

G1 Как в этой системе связаны друг с другом напряжение $V_\mathrm c$ на конденсаторе и электрическая индукция $D$ в образце?

G2 Что будет наблюдаться на экране осциллографа?
