Оборудование: источник питания, выключатель, исследуемая схема, конденсатор с ёмкостью 100 мкФ, мультиметр цифровой, соединительные провода.

Электромагнитное реле — электромеханическое устройство, замыкающее и/или размыкающее механические электрические контакты при подаче в обмотку реле электрического тока, порождающего магнитное поле, которое вызывает перемещения ферромагнитного якоря реле, связанного механически с контактами, и последующее перемещение контактов коммутирует внешнюю электрическую цепь.

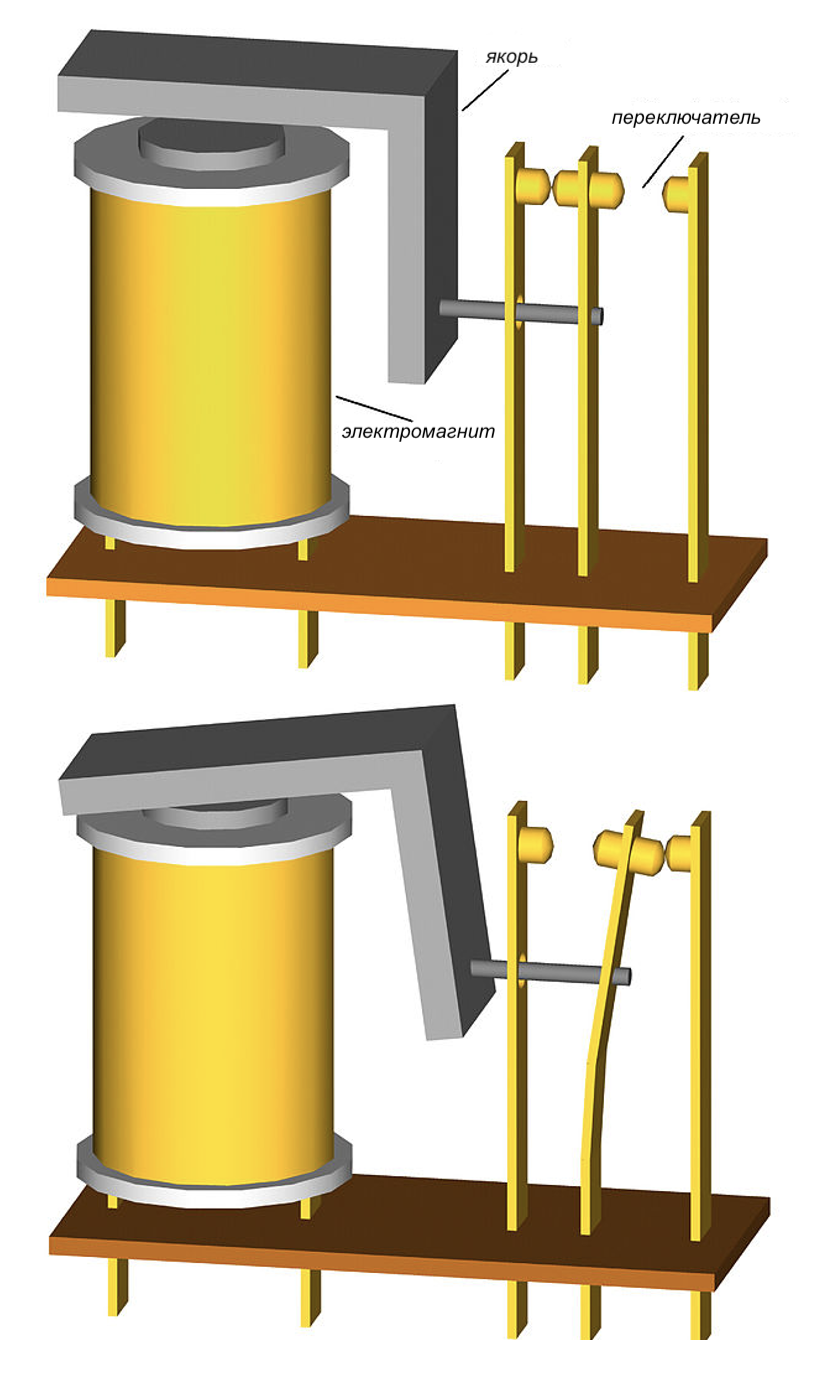

Основные части электромагнитного реле: электромагнит, якорь и переключатель. Электромагнит представляет собой электрический провод, намотанный на катушку с сердечником из магнитного материала. Якорь — пластина из магнитного материала, через толкатель управляющая контактами.

Схема, включает в себя электромагнитное реле, резисторы с сопротивлением 56 Ом каждый, диод.
В отсутствии напряжения на реле контакты 4 и 5 разомкнуты, 4 и 6 замкнуты. Чтобы реле сработало, напряжение подается на выводы 1 и 4.

1  ^3.60 Измерьте интервал времени между подачей напряжения на обмотку реле и отключением нормально замкнутого контакта.

2  ^3.30 Измерьте интервал времени между подачей напряжения на обмотку реле и включением нормально разомкнутого контакта.

3  ^3.10 Измерьте интервал времени между отключением нормально разомкнутого и включением нормально замкнутого контакта.
