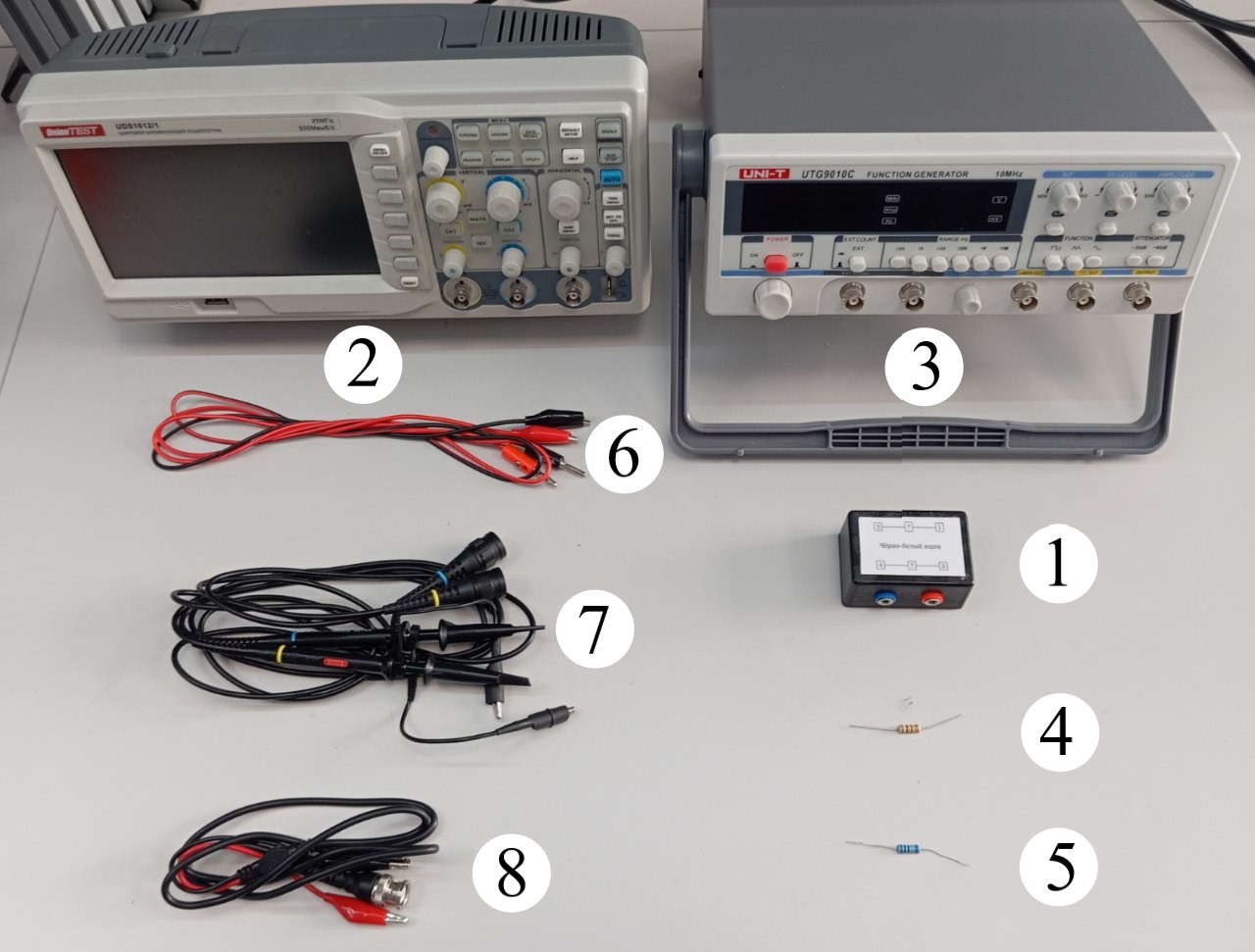

Оборудование

1. Чёрный ящик
2. Осциллограф
3. Генератор
4. Резистор $10~Ом$
5. Резистор $1~Ом$
6. Соединительный провод крокодил–банан $\times 2$
7. Щупы осциллографа $\times 2$
8. Коаксиальный кабель BNC–крокодил

В этой работе оценка погрешностей НЕ ТРЕБУЕТСЯ.

Введение

К одной паре выводов ящика подключен последовательный $LC$-контур, к другой — параллельный (состоящий из элементов с, возможно, другими номиналами). Катушки в обеих схемах неидеальные (имеют внутреннее сопротивление).

Часть A. Теория (3.0 балла)

A1  ^1.00 Теоретически опишите резонансную кривую для последовательного $LC$-контура с неидеальной катушкой: ее поведение при больших и малых частотах и в резонансе.

A2  ^2.00 Проведите аналогичное теоретическое описание для параллельного $LC$-контура с неидеальной катушкой.

Часть B. Практическая (7.0 балла)

B1  ^1.00 Идентифицируйте контуры (последовательный и параллельный) с выводами черного ящика.

B2  ^3.00 Определите номиналы элементов в последовательном контуре.

B3  ^3.00 Определите номиналы элементов в параллельном контуре.

Найдите номиналы каждым из перечисленных ниже методов:

• по характеристикам резонансной кривой;
• по линеаризации асимптотических зависимостей при больших и малых частотах;
• импульсно: по затухающим колебаниям в контуре.

Дополнительное задание

00 Возьмите у преподавателя флешку и сохраните осциллограммы, полученные при выполнении эксперимента.
