1  ^?? Восстановите построением положения плоскостей обеих линз.

2  ^?? По имеющимся данным определите тип каждой линзы (собирающая или рассеивающая).

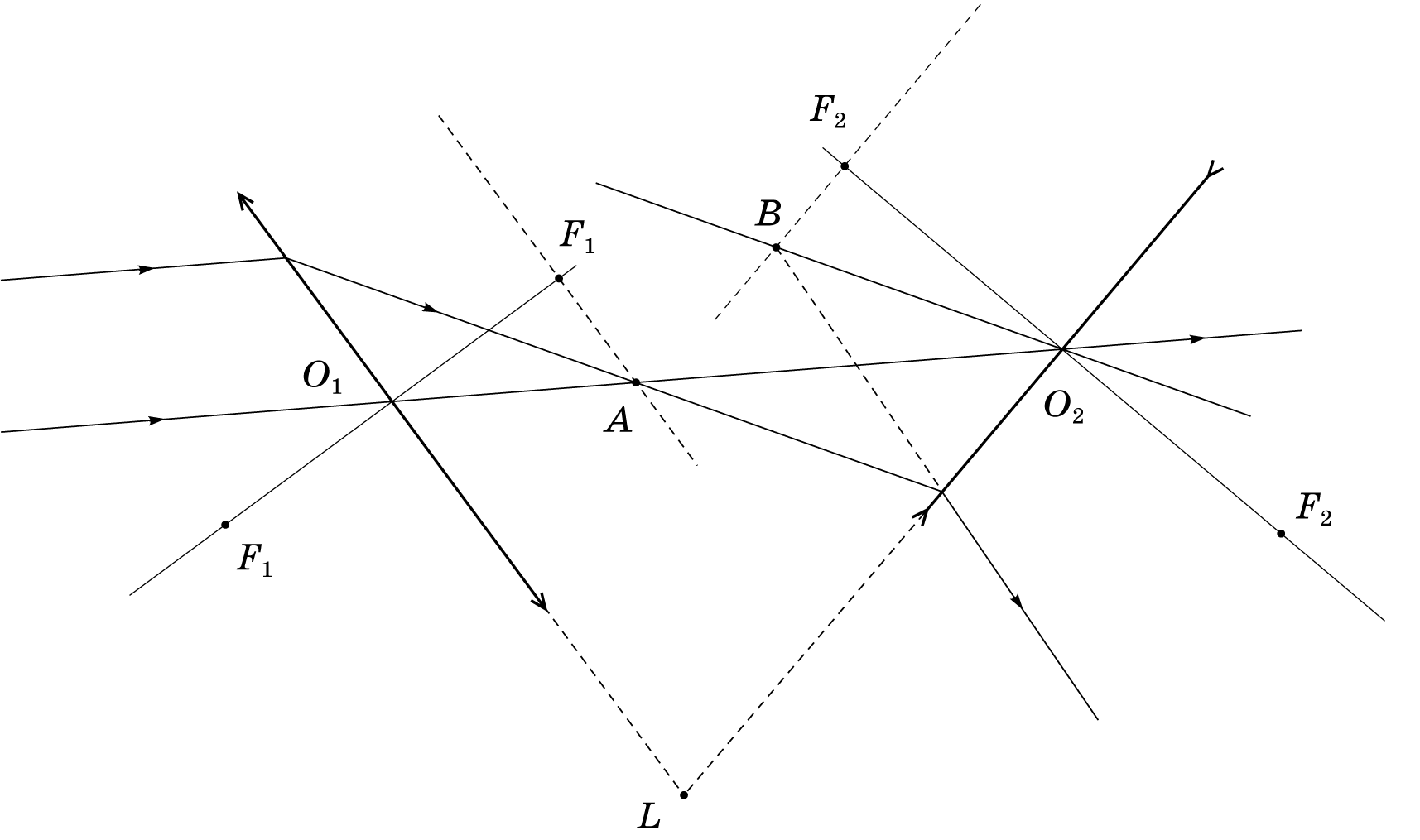

Поскольку нижний луч не преломляется, он должен проходить через оптические центры обеих линз ($O_1$ и $O_2$ на рисунке), следовательно левая линза является собирающей, а правая – рассеивающей.

3  ^?? Найдите положения оптических центров и главных фокусов линз.

Параллельные лучи после прохождения через собирающую линзу сходятся в фокальной плоскости (точка $A$). Проведем прямую параллельную левой линзе и проходящую через точку $A$, затем опустим из оптического центра $O_1$ собирающей линзы перпендикуляр на фокальную плоскость. Таким образом можем найти положение заднего фокуса $F_1$ левой линзы, для нахождения переднего фокуса $F_1$ отложим такое же расстояние от оптического центра $O_1$.
Для нахождения фокусов рассеивающей линзы выполним дополнительные построения – проведем через оптический центр линзы $O_2$ прямую параллельную падающему лучу. Точка пересечения этой прямой и продолжения преломленного луча принадлежит фокальной плоскости рассеивающей линзы (точка $B$). Проведем прямую параллельную правой линзе и проходящую через точку $B$, затем опустим из оптического центра $O_2$ рассеивающей линзы перпендикуляр на фокальную плоскость. Таким образом можем найти положение переднего фокуса $F_2$ правой линзы, для нахождения заднего фокуса $F_2$ отложим такое же расстояние от оптического центра $O_2$.
