A1  ^1.00 Измерьте объём воздуха $V_1$ в пробирке, плотно закрытой крышкой. Крышку с пробирки при этом можно снимать.

Снимем крышку с пробирки. Нальем в пробирку воду до краев. Проткнем пробку иглой. Наденем крышку на пробирку прикладывая некоторые усилия. Излишки воды выйдут из пробирки либо через края крышки, либо через иглу. После того, как крышка будет надета полностью, снимем ее. Воду из пробирки выльем в резервуарную часть шприца, предварительно надев на его носик иглу, чтобы вода практически из него не выливалась. Запишем значение объема воды в шприце:

A2  ^1.60 Измерьте давление воздуха $p_x$ в пробирке на момент выдачи. Для этого запросите новую пробирку. Вы можете просить новую пробирку несколько раз. Атмосферное давление принять равным $p_0=100\text{ кПа}$.

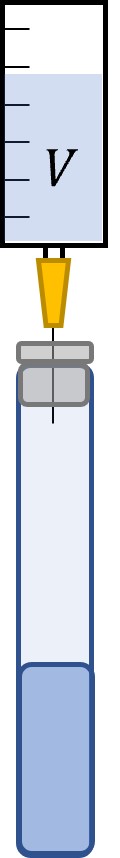

Нальем в резервуарную часть шприца воду до отметки в $V_0=(10.00\pm0.25)~ мл$, предварительно надев на его носик иглу. Возьмем новую пробирку и проткнем иглой шприца крышку пробирки. Вода начнет поступать в пробирку (рис. 1).

Измерим зависимость объема воды в шприце $V$ от времени, отмечая моменты времени, когда уровень воды пересекает деления на шприце. Занесем результаты измерений в таблицу. По прошествии приблизительно двух минут вода практически перестанет протекать по игле. Но все же ее небольшой поток сохраняется. Поэтому подождем еще около $10~минут$ пока уровень перестанет меняться окончательно в пределах точности измерений. Последнее можно проверить оставив пробирку в таком состоянии еще на большой промежуток времени. Вода окончательно перестает течь по игле, когда разность давлений на ее концах равна поправке Лапласа для капельки, образующейся на конце иглы. Это давление пренебрежимо мало по сравнению с измеряемым, поэтому в расчетах будем им пренебрегать. Также мало и давление гидростатического столба, образованного водой в шприце.

Объем воды в шприце по истечении $10~минут$ составляет $V_3=(2.50\pm0.25)~ мл$. Тогда объем воздуха в пробирке в этом случае составляет: \begin{equation} V_2=V_1-(V_0-V_3)=(3.00\pm0.75) \ \text{мл}. \end{equation} Давление воздуха в этом состоянии равно атмосферному $p_0$. Тогда в соответствии с законом Бойля-Мариотта можем записать для воздуха в шприце: \begin{equation} p_0 V_2=p_x V_1. \end{equation} Откуда искомое давление:

Погрешность оценим через сумму относительных погрешностей объемов $V_1$ и $V_2$:

A3  ^6.40 При протекании жидкости по игле объёмный расход жидкости $Q={\Delta V}/{\Delta t}\ [\text{мкл}/\text{c}]$ зависит от разницы давлений ${\Delta p}\ [\text{кПа}]$ на концах иглы. Измерьте данную зависимость.

Аналогично найдем давления в шприце в промежуточные моменты времени: \begin{equation} p=p_0 \frac{V_2}{V_1-(V_0-V)}. \end{equation} Тогда для разности давлений на концах иглы: \begin{equation} \Delta p=p_0-p=p_0\Big(1-\frac{V_1-(V_0-V_3)}{V_1-(V_0-V)}\Big)=p_0\frac{V-V_3}{V_1-(V_0-V)} \end{equation} Для расчета погрешностей давлений воспользуемся формулой: \begin{equation} \sigma_{\Delta p}=\Delta p\Big(\frac{2\sigma_V}{V-V_3}+\frac{3\sigma_V}{V_1-(V_0-V)}\Big), \end{equation} где $\sigma_V=0.25 мл$.

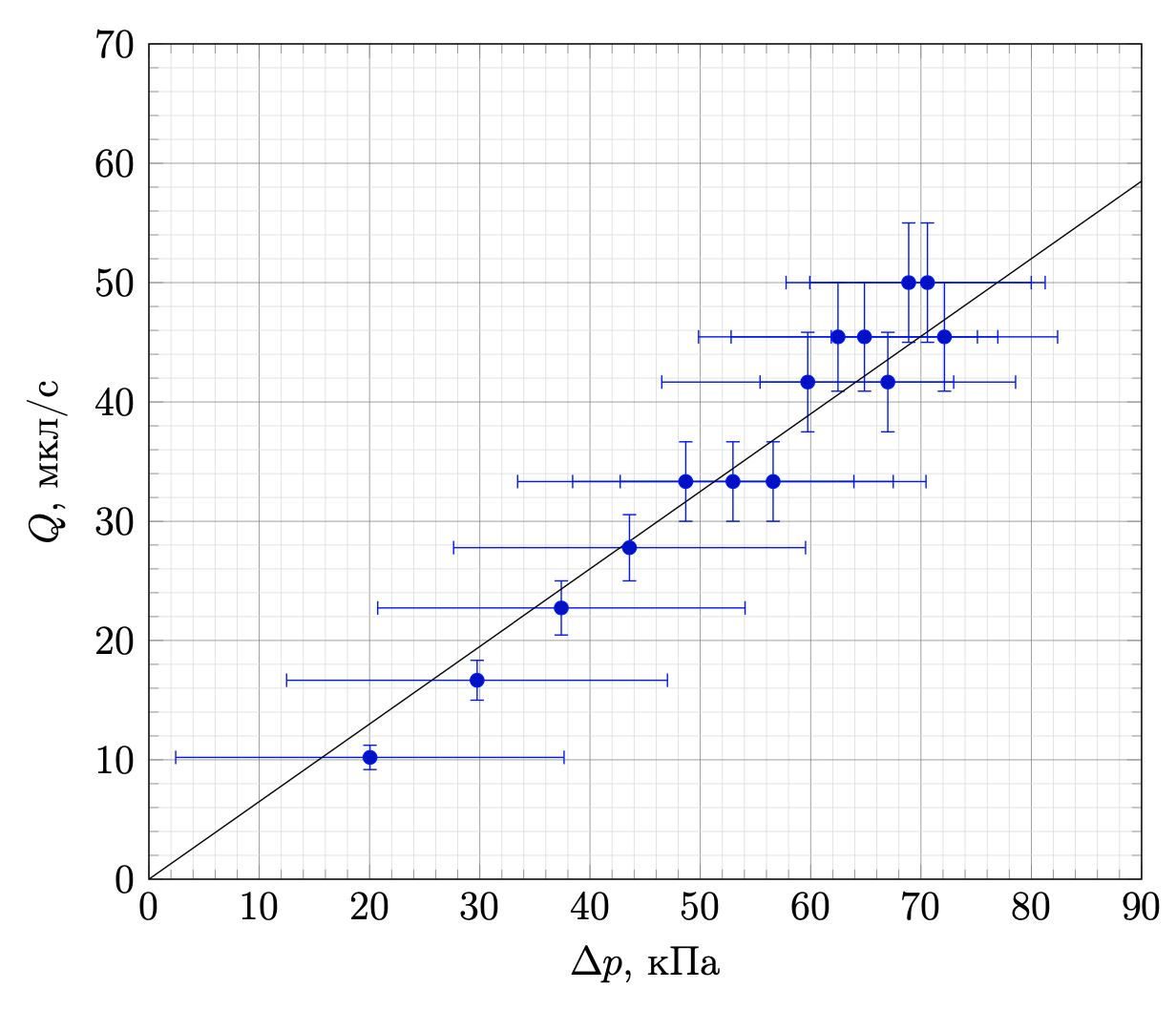

Объемный расход жидкости $Q$ посчитаем как отношение изменения объема в шприце к времени, за которое оно произошло. Погрешность объемного расхода будем оценивать, исходя из погрешности времени прохождения мениска жидкости расстояния между двумя делениями. Оценим ее как $10\%$ от измеренных времен. То есть относительную погрешность измерения объемного расхода также оценим в $10\%$. Нанесем на график точки объемного расхода и средней разности давлений за расчетный промежуток времени.

$t, ~с$	0	11	21	31	43	54	65	77	92	107	122	140	162	192	241
$V, ~мл$	10.0	9.5	9.0	8.5	8.0	7.5	7.0	6.5	6.0	5.5	5.0	4.5	4.0	3.5	3.0



A4  ^1.00 Опишите зависимость $Q({\Delta p})$ наиболее простой математической функцией. Для этого определите вид функции и её коэффициенты, построив график этой зависимости.
