Pho.rs: Соединение проводников

A1 ^2.50 Исследуйте зависимость силы тока через графитовый стержень от напряжения на нем. Постройте вольтамперную характеристику графита (зависимость силы тока через графит от напряжения на нем).

Для снятия вольтамперных характеристик необходимо использовать подключение по схеме реостата. При последовательном включении не удается производить измерения при малых токах.

Зависимость силы тока через графитовый стержень от напряжения на нем приведена в таблице и на графике.

Ответ:

$I,~А$	0.05	0.10	0.15	0.20	0.25	0.35	0.40	0.45	0.50	0.55	0.60	0.70
$U,~В$	0.2	0.4	0.6	0.8	1.0	1.2	1.4	1.6	1.8	2.0	2.2	2.4

Ответ:

A2 ^2.50 Исследуйте зависимость силы тока через лампочку от напряжения на нем. Постройте вольтамперную характеристику лампочки на бланке (миллиметровке) вольтамперной характеристики графита.

Зависимость силы тока через лампочку накаливания от напряжения на ней приведена в таблице и на графике.

Ответ:

$I,~А$	0.00	0.05	0.06	0.07	0.08	0.09	0.10	0.10	0.11	0.11	0.12	0.12	0.13	0.14	0.15	0.15
$U,~В$	0	0.2	0.4	0.6	0.8	1.0	1.2	1.4	1.6	1.8	2.0	2.2	2.4	2.6	2.8	3.0

Ответ:

A3 ^0.60 Объясните качественно вид полученных в пунктах A1 и A2 зависимостей. Достаточно двух-трех предложений.

Ответ: Как следует из графика, ВАХ графита отклоняется «вверх» от пропорциональной зависимости. Данный результат объясняется тем, что сопротивление графита уменьшается $(!!!)$ с ростом температуры, поэтому сила тока возрастает быстрее, чем растет напряжение.

A4 ^2.20 Используя результаты, полученные в пунктах A1 и A2, постройте график зависимости силы тока от напряжения для параллельно соединенных графитового стержня и лампочки (теоретическая модель). Исследуйте экспериментально и постройте экспериментальный график вольтамперной характеристики этой пары. Сравните результаты теоретических расчетов и ваших измерений. Графики строить на одном бланке (миллиметровке).

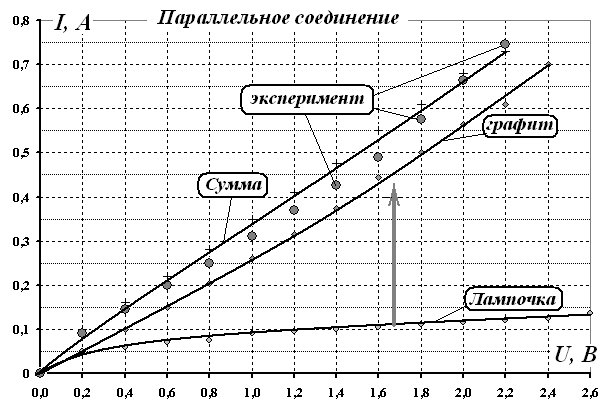

При параллельном соединении суммарная сила тока равна сумме токов, протекающий через каждый из элементов. Поэтому необходимо просуммировать данные, полученные в пунктах A1 и A2 (при одинаковых напряжениях). Результаты таких расчетов и их сравнение с экспериментально измеренной ВАХ параллельного соединения, показаны на графике. Стрелка показывает «направление суммирования». Соответствие расчетов с экспериментально измеренными значениями вполне удовлетворительное.

Ответ:

A5 ^2.20 Используя результаты, полученные в пунктах A1 и A2, постройте график зависимости силы тока от напряжения для последовательно соединенных графитового стержня и лампочки (теоретическая модель). Исследуйте экспериментально и постройте экспериментальный график вольтамперной характеристики этой пары. Сравните результаты теоретических расчетов и ваших измерений. Графики строить на одном бланке (миллиметровке).

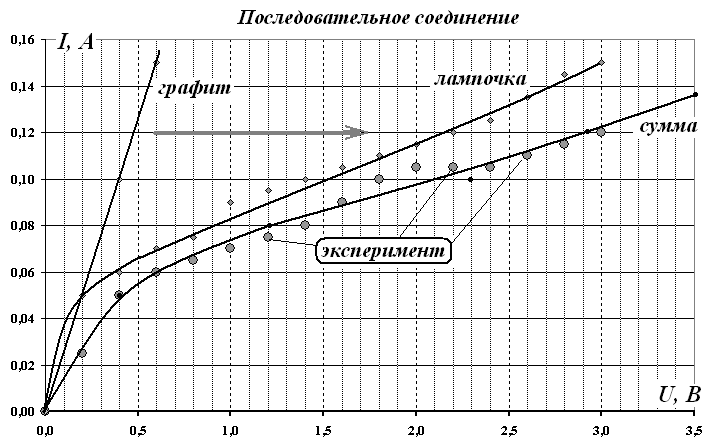

При последовательном соединении необходимо суммировать напряжения при одинаковых токах. Результаты, представлены на следующем графике.

Ответ:
