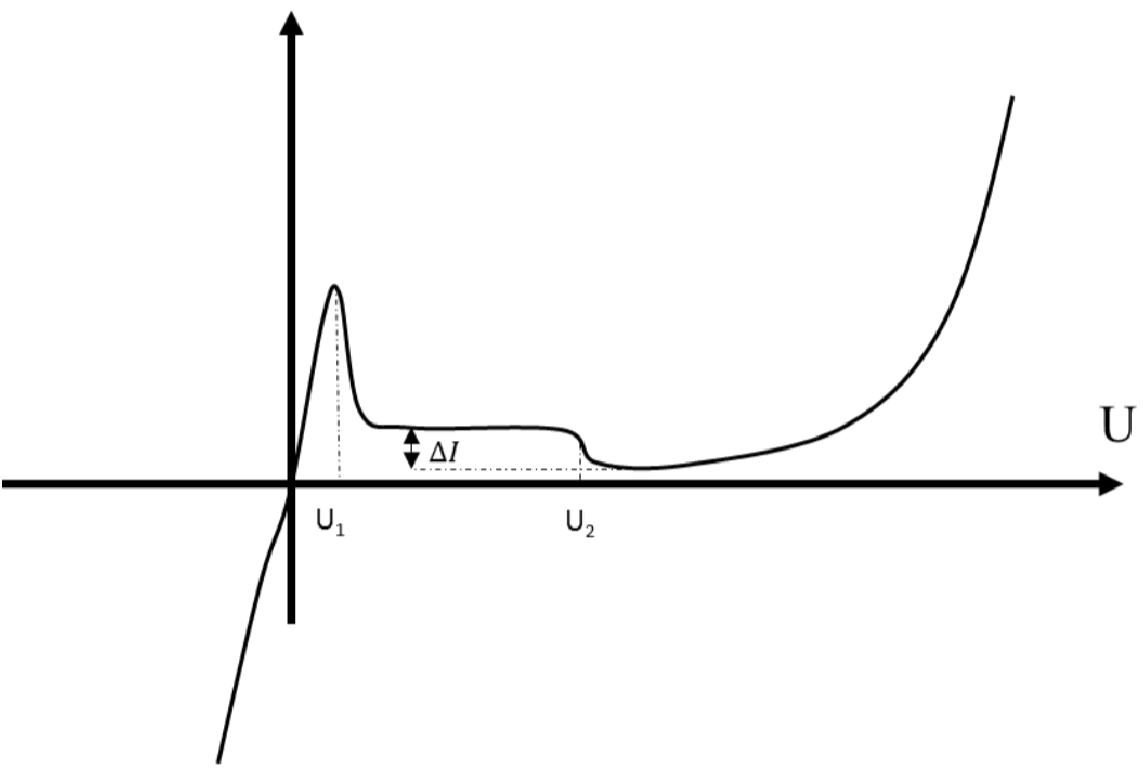

Ваша задача заключается в том, чтобы как можно более подробно получить эту кривую в диапазоне от $-100~мВ$ до $1200~мВ$ и найти значения $U_1$, $U_2$ и $\Delta I$.
Внимание! Каждую следующую схему нужно использовать только после того, как вы получили максимально возможный диапазон измерений при помощи предыдущей. Повторять измерения для одних и тех же напряжений разными способами не обязательно! Кресты ошибок на графики наносить не нужно.

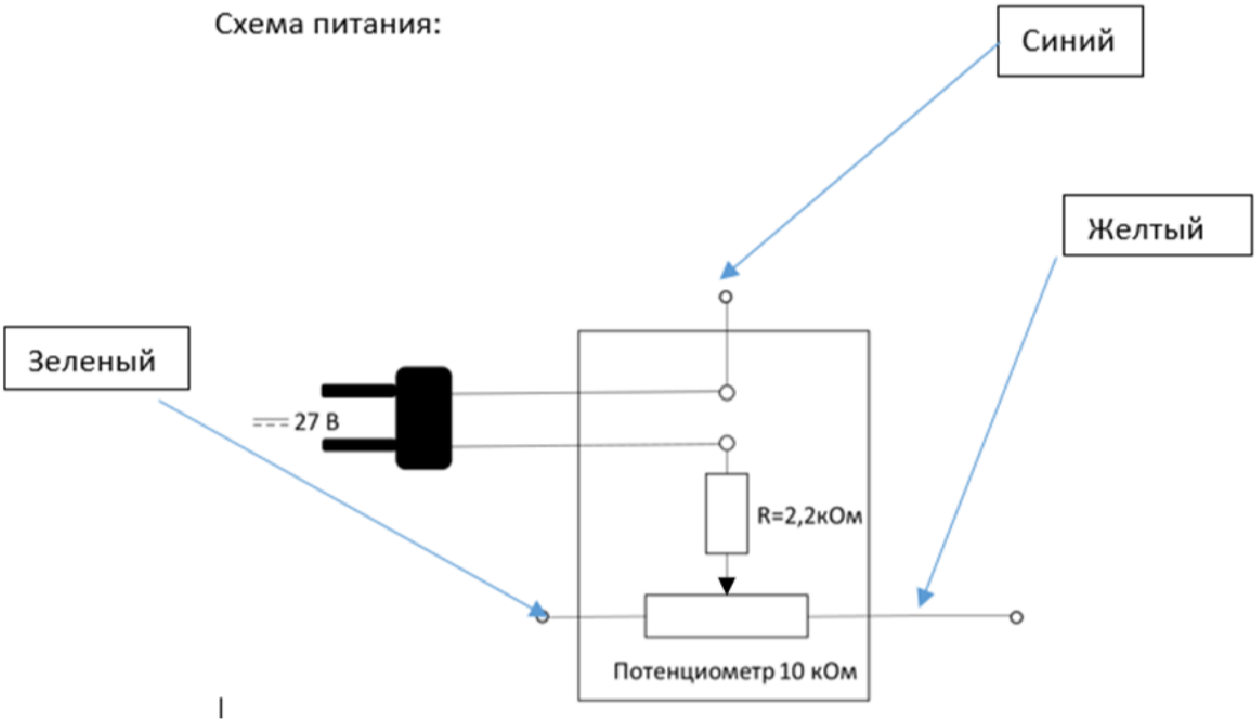

Схема питания убрана в черную коробочку с тремя выводами разных цветов (рис. 2). Номиналы элементов и напряжение питания указаны приблизительно. Напряжение к коробочке подведено с помощью вилки, включенной в удлинитель. Вынимать вилку из розетки запрещается.

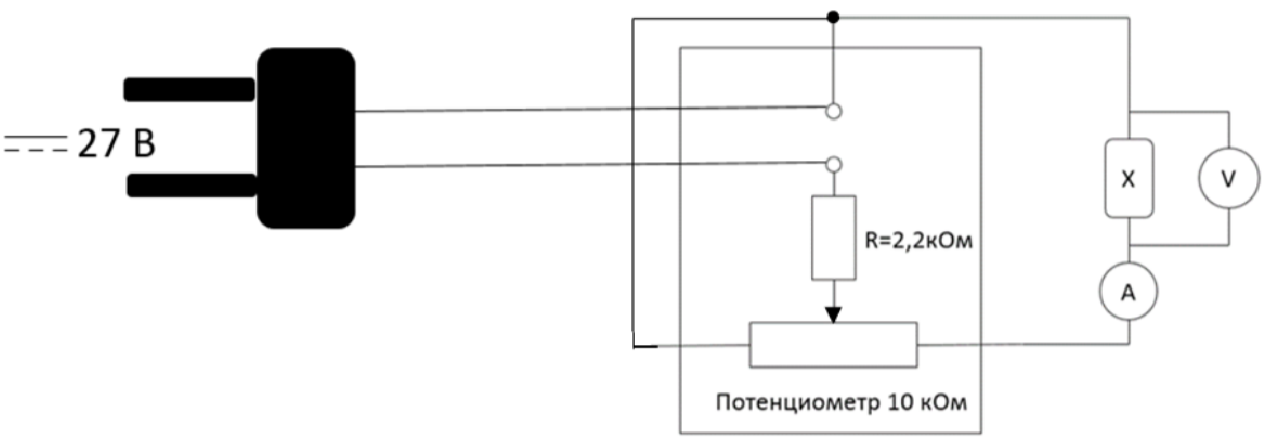

Для измерений будем использовать следующую схему:

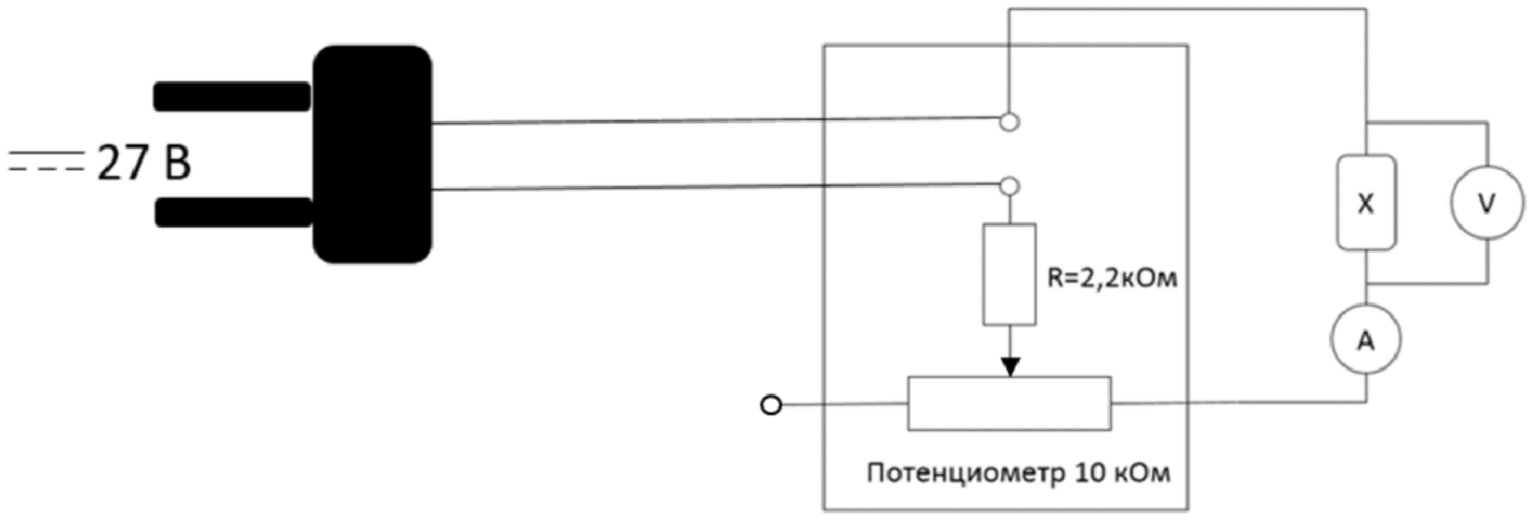

Чтобы увеличить диапазон измеряемых значений, немного видоизменим предыдущую схему:
В предыдущих пунктах нам удалось снять часть ВАХ. Для того, чтобы снять её во всем указанном диапазоне напряжений (от – $100~мВ$ до $1200~мВ$) нужно параллельно диоду подключить резистор на $130~Ом$ (рис. 5).
Схема, использованная в предыдущем пункте, не позволяет получить вид кривой достаточно точно, особенно в областях резких скачков тока.
D1 Придумайте и опишите в работе более совершенную схему измерений ВАХ, снимите дополнительные точки для ВАХ и максимально точно получите значения $U_1$, $U_2$ и $\Delta I$. Оцените погрешности этих значений. Нанесите точки на тот же график, что и в предыдущих пунктах, обозначая их квадратами: $\square$. Если схем измерений несколько, используйте новые обозначения для экспериментальных точек на графике: $\nabla$, $*$, $+$.
