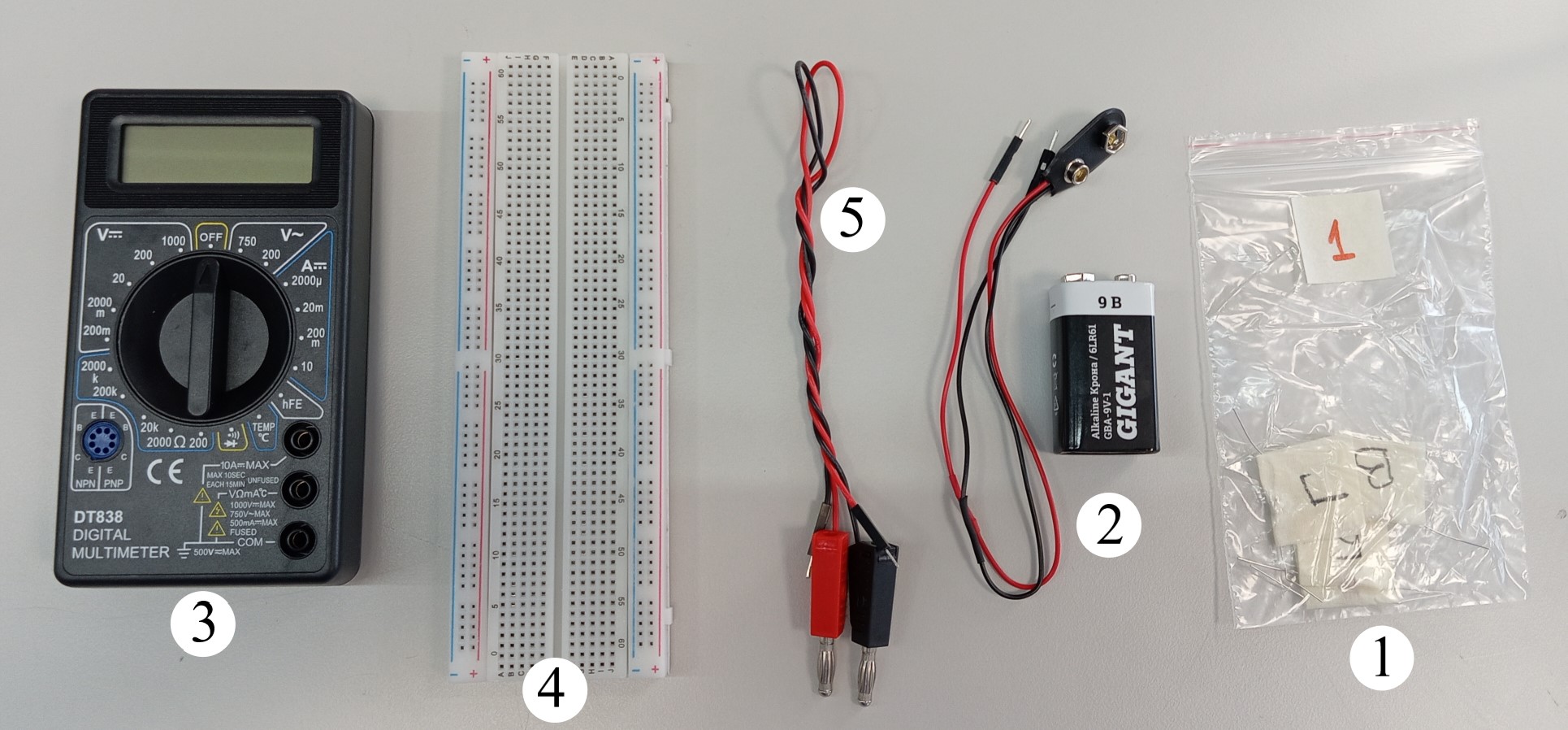

Оборудование

1. Четыре практически одинаковых резистора (сопротивлением несколько больше $2~кОм$), отмеченные буквами $А$–$Г$ в пакетике с номером набора.
2. Батарейка $\approx9~В$ с колодкой
3. Мультиметр
4. Макетная плата
5. Соединительный провод $\times2$

МУЛЬТИМЕТР ЗАПРЕЩЕНО ИСПОЛЬЗОВАТЬ В КАЧЕСТВЕ АМПЕРМЕТРА!

Экран мультиметра – четырёхразрядный, причём цифра самого старшего разряда может принимать только значения 0 либо 1. Погрешность мультиметра при использовании в режиме амперметра составляет $1.0\%+4$ единицы последнего разряда. Погрешность мультиметра при использовании в режиме вольтметра составляет $0.6\%+4$ единицы последнего разряда.

Задание

A1  ^2.00 Запишите в лист ответов номер выданного пакета с резисторами.

Определите как можно точнее среднее сопротивление резисторов $\bar r$ и укажите погрешность. Зарисуйте схему измерений.

A2  ^2.00 Определите как можно точнее среднее гармоническое $\langle r\rangle$ сопротивление резисторов и укажите погрешность. Зарисуйте схему измерений.

A3  ^1.00 Расположите резисторы $А$, $Б$, $В$ и $Г$ в порядке возрастания сопротивления. Зарисуйте схему измерений.

A4  ^5.00 Определите как можно точнее $r_А-\bar r$, $r_Б-\bar r$, $r_В-\bar r$ и $r_Г-\bar r$ и укажите погрешность. Зарисуйте схему измерений.
