Для измерения вольт-амперной характеристики транзистора между стоком и истоком при нулевом напряжении между истоком и затвором соберем схему, изображенную на рисунке 2.
| $I,~мА$ | 13.7 | 13.4 | 13.0 | 12.9 | 12.4 | 12.1 | 11.9 | 11.3 | 10.8 | 10.1 | 9.4 | 8.7 | 8.2 | 7.4 | 6.9 | 6.1 | 5.7 |
| $U,~В$ | 2.97 | 2.58 | 2.00 | 1.83 | 1.40 | 1.19 | 1.06 | 0.84 | 0.70 | 0.58 | 0.49 | 0.43 | 0.39 | 0.33 | 0.30 | 0.26 | 0.23 |
| $I,~мА$ | 5.1 | 4.1 | 2.8 | 0.0 | -3.7 | -4.8 | -6.0 | -7.7 | -10.0 | -11.7 | -13.9 | -16.8 | -21.2 | -24.5 | -29.6 | -35.3 | -49.7 |
| $U,~В$ | 0.20 | 0.16 | 0.10 | 0.00 | -0.11 | -0.14 | -0.18 | -0.22 | -0.28 | -0.32 | -0.37 | -0.43 | -0.53 | -0.61 | -0.79 | -1.08 | -1.59 |
Для измерения вольт-амперной характеристики транзистора между стоком и истоком при нулевом напряжении $3~В$ между стоком и затвором немного модифицируем схему, добавив еще один батарейный отсек (рисунок 3).
| $I,~мА$ | 45.2 | 45.2 | 45.0 | 44.7 | 44.2 | 43.8 | 43.4 | 43.0 | 42.5 | 41.3 | 40.4 | 39.5 | 38.3 | 36.7 | 35.0 |
| $U,~В$ | 2.50 | 2.40 | 2.30 | 2.20 | 2.00 | 1.90 | 1.80 | 1.70 | 1.60 | 1.40 | 1.30 | 1.20 | 1.10 | 1.00 | 0.90 |
| $I,~мА$ | 32.9 | 30.2 | 27.5 | 24.4 | 20.3 | 16.4 | 11.5 | 5.9 | 0.0 | -6.4 | -11.6 | -16.7 | -20.5 | -24.7 | -27.6 |
| $U,~В$ | 0.80 | 0.70 | 0.60 | 0.50 | 0.40 | 0.30 | 0.20 | 0.10 | 0.00 | -0.10 | -0.20 | -0.30 | -0.40 | -0.50 | -0.60 |
| $I,~мА$ | -30.5 | -32.8 | -35.1 | -37.0 | -38.5 | -39.9 | -41.1 | -43.0 | -43.8 | -44.4 | -45.6 | -46.6 | -47.6 | -38.1 | |
| $U,~В$ | -0.70 | -0.80 | -0.90 | -1.00 | -1.10 | -1.20 | -1.30 | -1.50 | -1.60 | -1.70 | -1.90 | -2.10 | -2.20 | -2.40 |
Для измерения вольт-амперной характеристики транзистора между стоком и истоком при нулевом напряжении $-3~В$ между стоком и затвором немного модифицируем схему, поменяем полярность добавленного батарейного отсека (рисунок 4).
| $I,~мА$ | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | -0.2 | -0.9 | -2.2 | -4.0 | -6.8 |
| $U,~В$ | 2.80 | 2.50 | 2.00 | 1.50 | 1.00 | 0.50 | 0.00 | -0.50 | -1.00 | -1.50 | -2.00 | -2.20 | -2.30 | -2.40 | -2.50 | -2.60 | -2.72 |

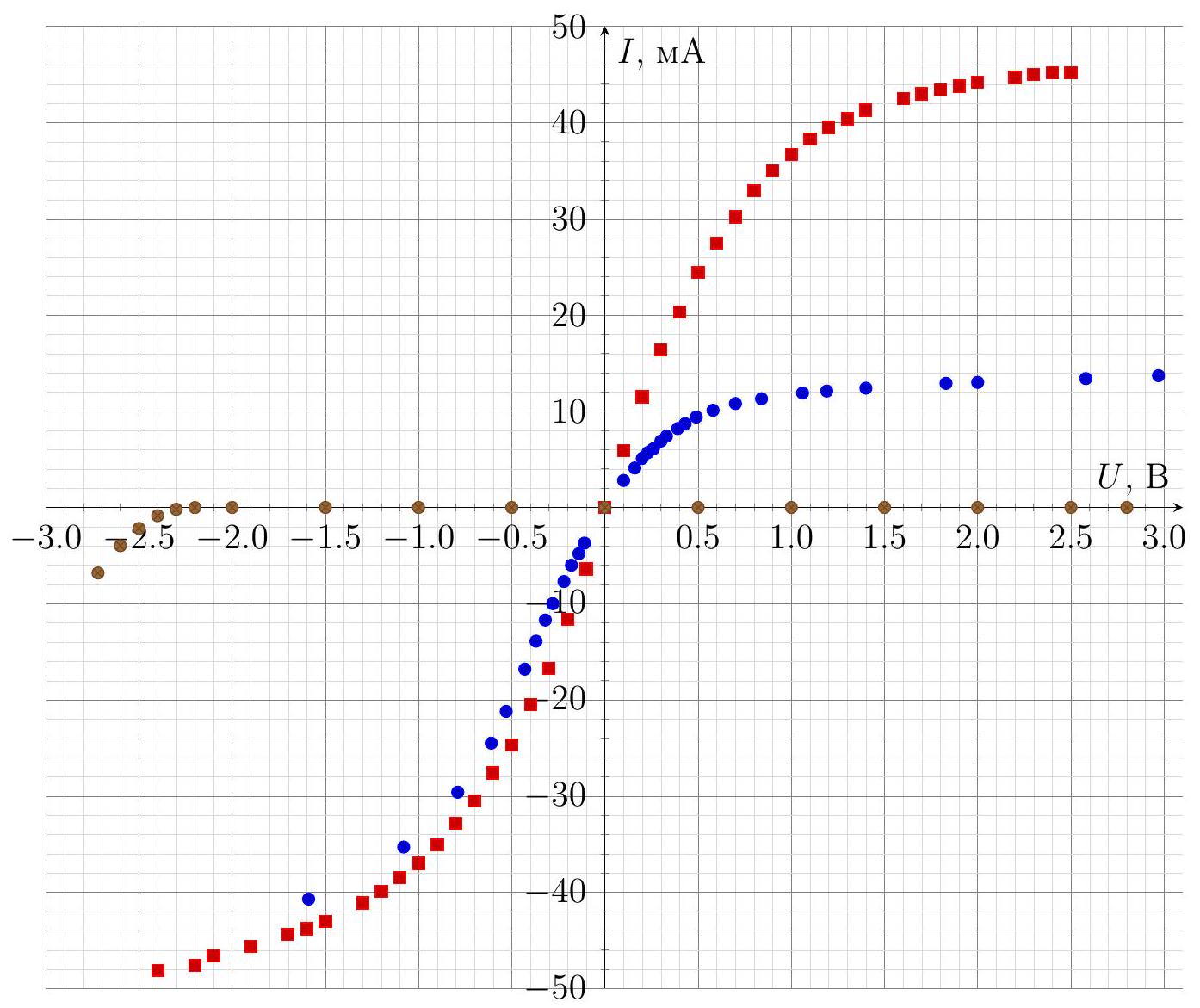

Нанесем измеренные вольт-амперные характеристики на график.

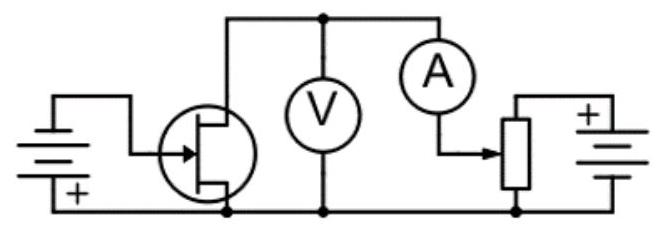

Для измерения зависимости тока насыщения от напряжения затвор-исток соберем схему, изображенную на рисунке 5.

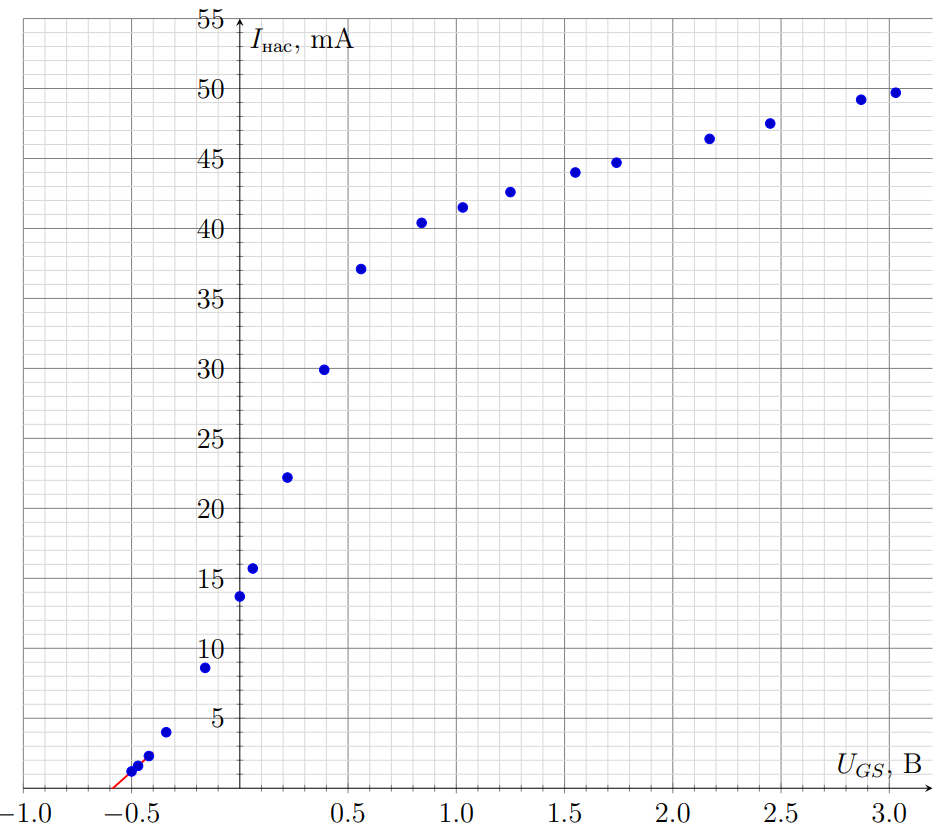

Измерения занесем в таблицу и построим график исследованной зависимости. Так как измерить напряжение между затвором и истоком, при котором ток через транзистор пропадает, напрямую невозможно, экстраполируем полученный график до пересечения осью напряжений. Откуда найдем напряжение, при котором ток через транзистор не течет.
$I_{нас},~мА$ 49.7 49.2 47.5 46.4 44.7 44.0 42.6 41.5 40.4 37.1 29.9 22.2 15.7 13.7 8.6 4.0 2.3 1.6 1.2 $U_{GS},~В$ 3.03 2.87 2.45 2.17 1.74 1.55 1.25 1.03 0.84 0.56 0.39 0.22 0.06 0.00 -0.16 -0.34 -0.42 -0.47 -0.50
