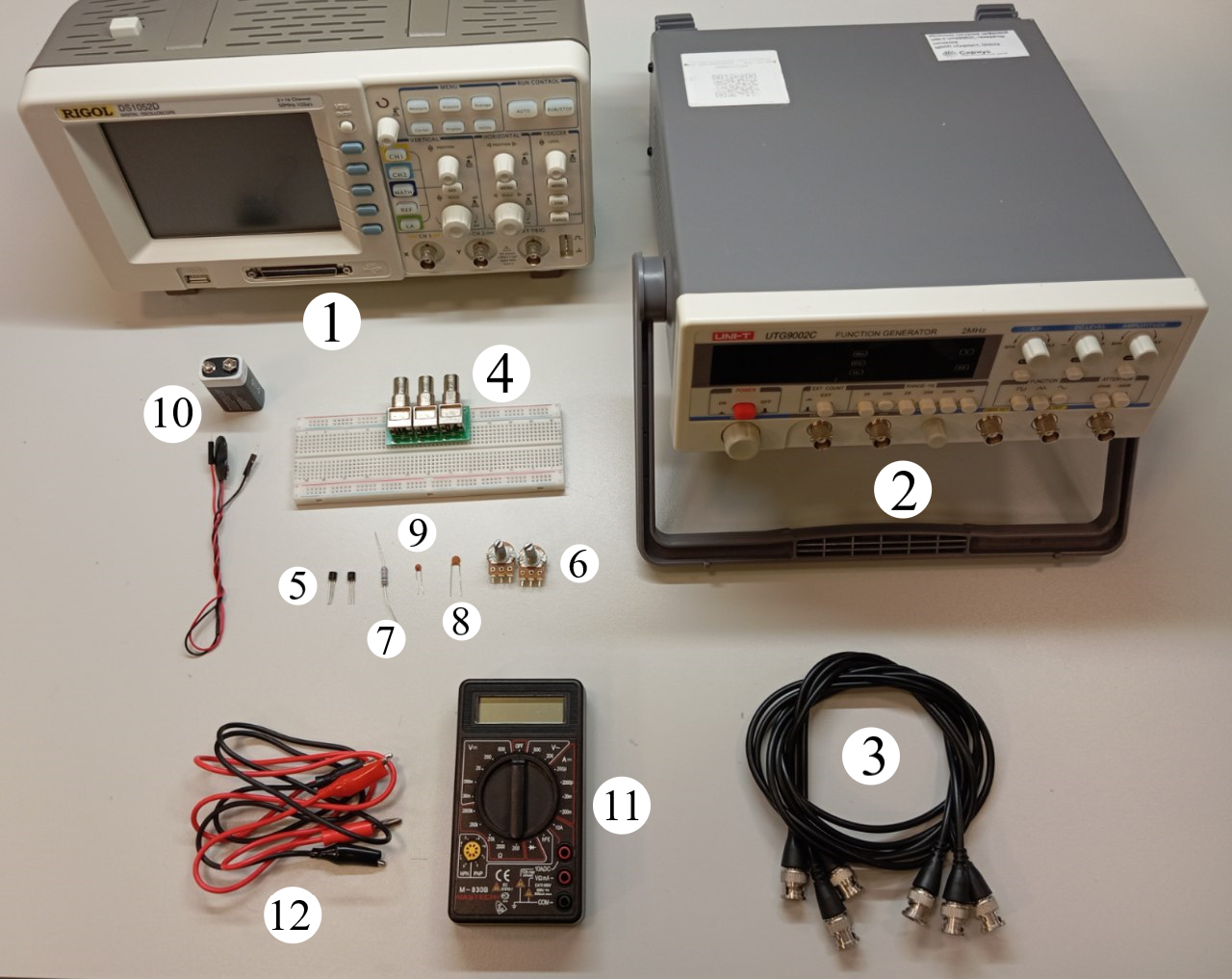

1. Осциллограф
2. Генератор
3. Провод BNC–BNC (3 шт.)
4. Макетная плата со вставленным в неё адаптером BNC
5. Транзистор K170 (2 шт.)
6. Потенциометр $10~кОм$ (2 шт.)
7. Резистор $10~кОм$
8. Конденсатор $47~пФ$ (маркировка 47)
9. Конденсатор $22~нФ$ (маркировка 223)
10. Батарейка «Крона» $9~В$ с колодкой для подключения к плате
11. Мультиметр
12. Провод банан–крокодил (2 шт.)

Внимание!

1. При решении задачи оставляйте положение адаптера неизменным. При проверке сданной платы работоспособность будет проверяться при исходном положении адаптера.
2. При неправильном обращении транзисторы и потенциометры могут сгореть, а «Крона» при этом – сесть. Замена вышедших из строя элементов не предусмотрена.
3. При достаточно больших выходных сигналах заметную роль играют нелинейные эффекты. Старайтесь их избегать.
4. Все измерения проводите на частоте 1 кГц.

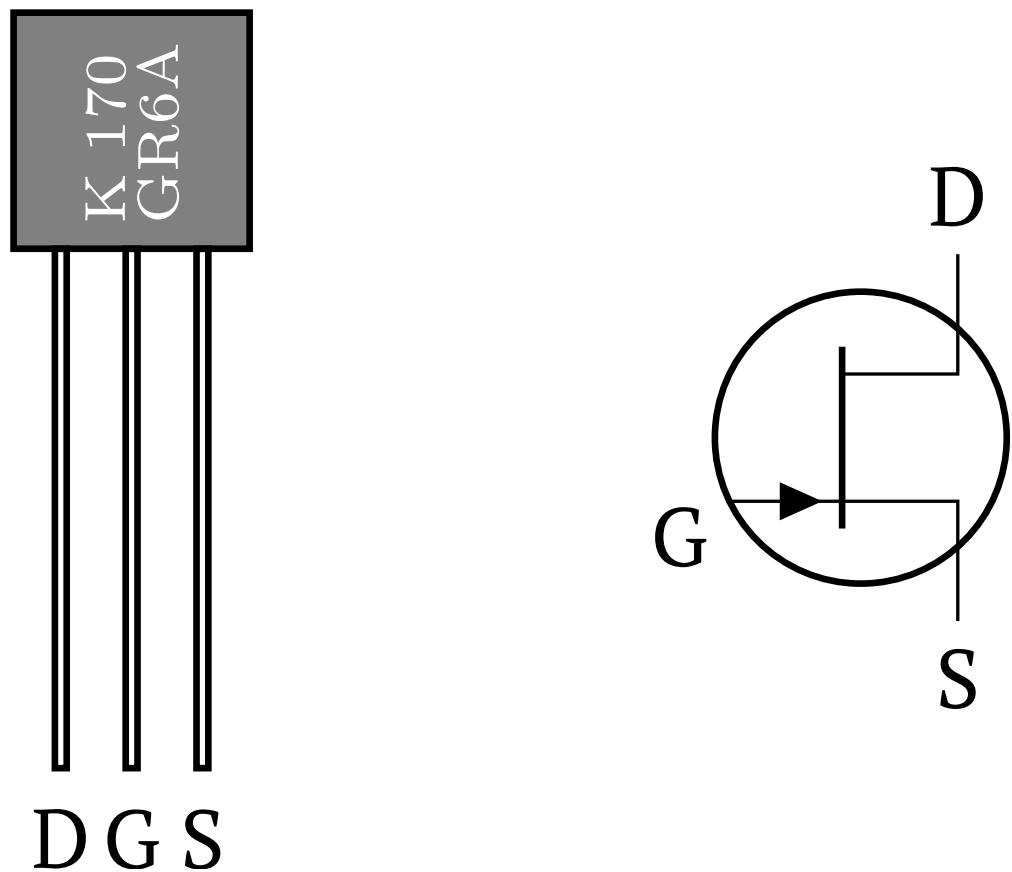

5. Соответствие между ножками транзистора и его выходами на принципиальной схеме:

Такие электронные компоненты, как транзисторы, позволяют собрать очень простой усилитель переменного напряжения. Отношение амплитуды выходного сигнала к амплитуде входного сигнала называется коэффициентом усиления. Для достижения очень большого коэффициента усиления сигнал можно пропустить подряд через несколько усилителей. Такая система усилителей называется каскадной.

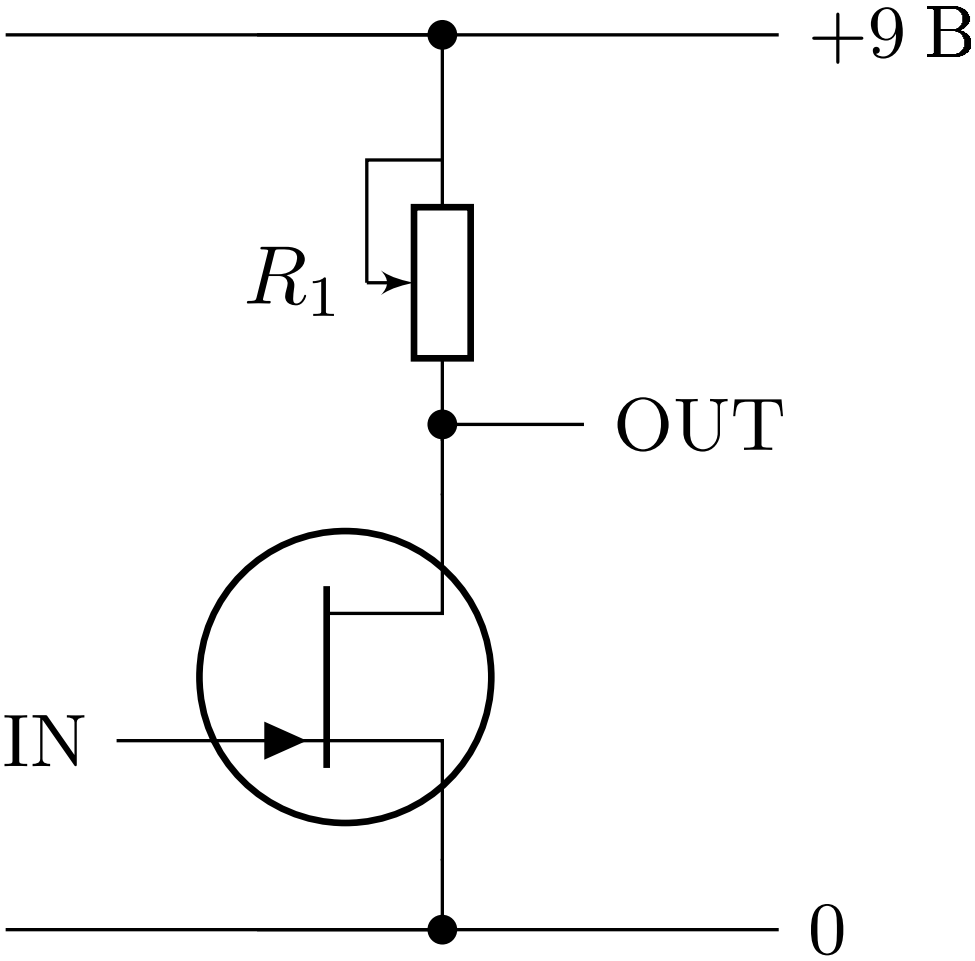

Эта задача посвящена сборке каскадного усилителя и измерению его коэффициента усиления. Принципиальная схема первого каскада усилителя представлена на рисунке ниже:

A1  ^1.00 Соберите первый каскад усилителя. Подберите сопротивление потенциометра $R_1$, при котором коэффициент усиления $K_1$ был бы максимальным, и найдите $K_1$.

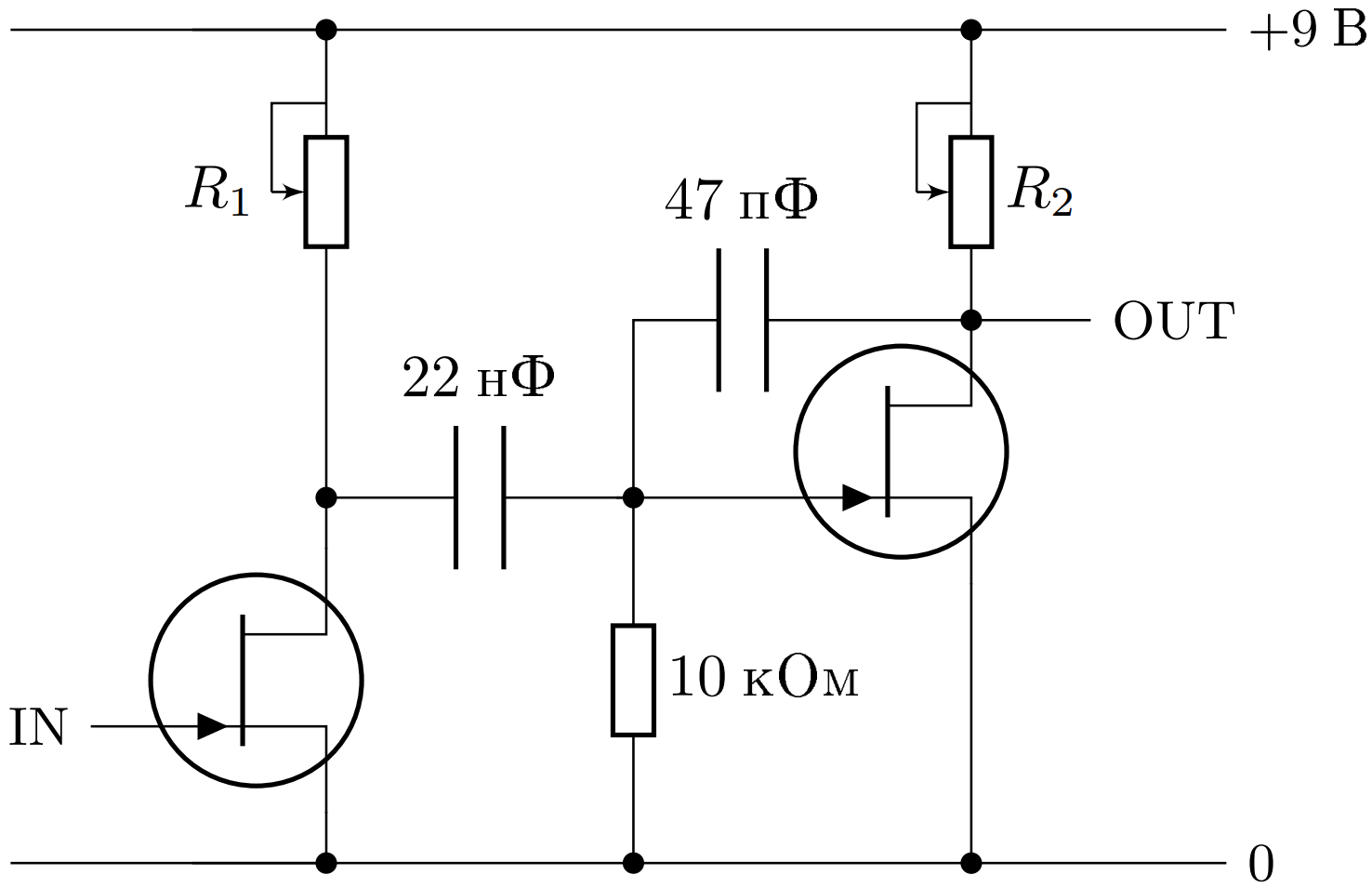

Принципиальная схема усилителя с обоими каскадами приведена на рисунке ниже:

A2  ^1.20 Добавьте в схему второй каскад усилителя. Подберите сопротивление потенциометра $R_2$, при котором суммарный коэффициент усиления $K$ был бы максимальным, и найдите $K$.

A3  ^0.30 Как теоретически должны быть связаны между собой $K_1$ и $K$? Выполняется ли это в вашей работе?
