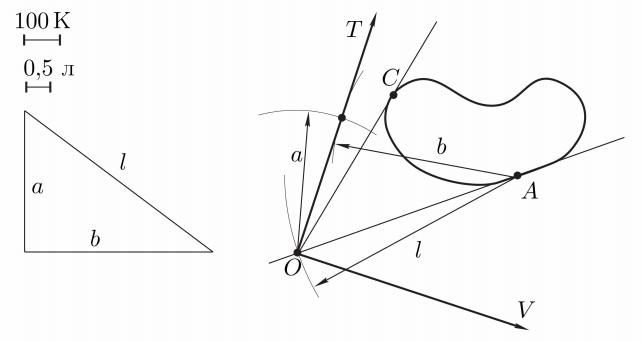

Из уравнения Менделеева-Клапейрона давление $p=\nu R T / V$. Следовательно, в координатах $(T, V)$ точке с минимальным давлением будет соответствовать минимальный коэффициент наклона прямой, проходящей через эту точку и начало координат. Значит, начало координат должно лежать на касательной, проведённой к графику процесса в точке $A$ (см. рисунок).
Далее, зная масштабы по осям, можем найти расстояние $l$ от начала координат до точки $A$ как гипотенузу прямоугольного треугольника, катеты которого - отрезки, соответствующие $400~K$ (длиной $a$) и $4~л$ (длиной $b$). Зная, что начало координат лежит на касательной на расстоянии $l$ от точки $A$ и находится в нижней части рисунка, отметим его на рисунке (точка $O$).
Заметим, что ось температуры должна быть направлена вверх, так как иначе давление в точке $A$ не было бы минимальным. Также точка на оси, соответствующая $400~K$, находится на расстоянии $a$ от начала координат и расстоянии $b$ от точки $A$. Найдём её как точку пересечения окружностей с центрами $O$ и $A$ и радиусами $a$ и $b$. Теперь мы можем провести ось температур. Ось объёма перпендикулярна ей.
Максимальному давлению в рассматриваемом цикле соответствует точка, для которой коэффициент наклона $k_{C}$ прямой, проходящей через эту точку и начало координат, максимален: $p_{\max }=R \cdot k_{C} \approx 4.75~МПа$.
