В этом экспериментальном задании оценивать погрешности не нужно.

В вашем распоряжении имеются два мультиметра. Первый мультиметр (на его корпусе присутствует отметка «№1») можно использовать только в режиме омметра. Второй мультиметр необходимо использовать лишь в качестве амперметра или вольтметра.

При подключении к омметру электрического элемента он показывает его статическое сопротивление, то есть отношение напряжения на элементе к силе тока через него $R_{ст} = \frac{U}{I}$.

1 Определите сопротивления амперметра и вольтметра в режимах измерения постоянного тока и постоянного напряжения. Запишите значения измеренных сопротивлений для режимов амперметра с пределом измерений меньше 10 А и для режимов вольтметра с пределом измерений меньше 200 В.

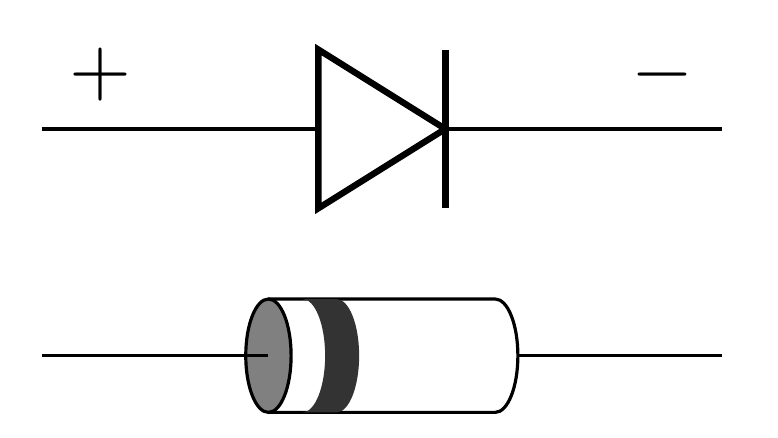

2 Снимите вольтамперную характеристику диода в прямом направлении (см. рисунок ниже) в максимально широком диапазоне значений напряжений, считая известным, что характеристики обоих диодов одинаковые. Необходимое количество точек — не менее 11. Старайтесь, чтобы точки располагались равномерно по напряжениям. При промежуточных измерениях обязательно изображайте соответствующие электрические схемы с обозначением приборов и их режимами. Используйте таблицы с описанием качественной и количественной информацией об измерениях.

3 Постройте график полученной вами вольтамперной характеристики.

Оборудование: два мультиметра, соединительные провода, два одинаковых диода, лист миллиметровой бумаги для построения графика.
