Внутри термоусадочной трубки находятся резистор и диод. Сопротивление резистора намного больше дифференциального сопротивления диода в открытом режиме. Дифференциальное сопротивление нелинейного элемента равно отношению малых приращений напряжения к малому приращению тока.
3 Измерьте ВАХ диода и резистора, когда полярность подключения источника питания такова, что диод закрыт (работает обратная ветвь ВАХ диода). Измерения проведите так, чтобы, с одной стороны, с максимальной точностью определять силу тока, протекающего в цепи, с другой – использовать максимально большой диапазон значений напряжения. Приведите схему электрической цепи, которая была использована.
Внутри термоусадки диод находится ближе к красному контакту, а резистор $-$ к черному.
5 Проведите измерение силы тока, текущего в обратном направлении через диод, при напряжении на диоде $5~В$ в зависимости от температуры диода. Во время измерений следите, чтобы напряжение на диоде всегда было равно $5~В$. Подробно опишите ход эксперимента и особенности использованной экспериментальной установки.
6
На начальном этапе остывания (при любой начальной температуре) зависимость силы тока, протекающего через диод, при фиксированном напряжении на нем от температуры может быть приближенно описана функцией:
$$I=I_0 \left(1 - \frac{B}{T}\right),\tag{1}$$ где $T$ – температура диода, измеренная в Кельвинах, $I_0$ – некоторая величина, имеющая размерность силы тока, $B$ – некоторая величина, имеющая размерность температуры.
Определите значения $I_0$ и $B$ для выданного диода.
Справочные данные. Температура по шкале Кельвина определяется по формуле $T[К]=t[^\circ C]+273$.

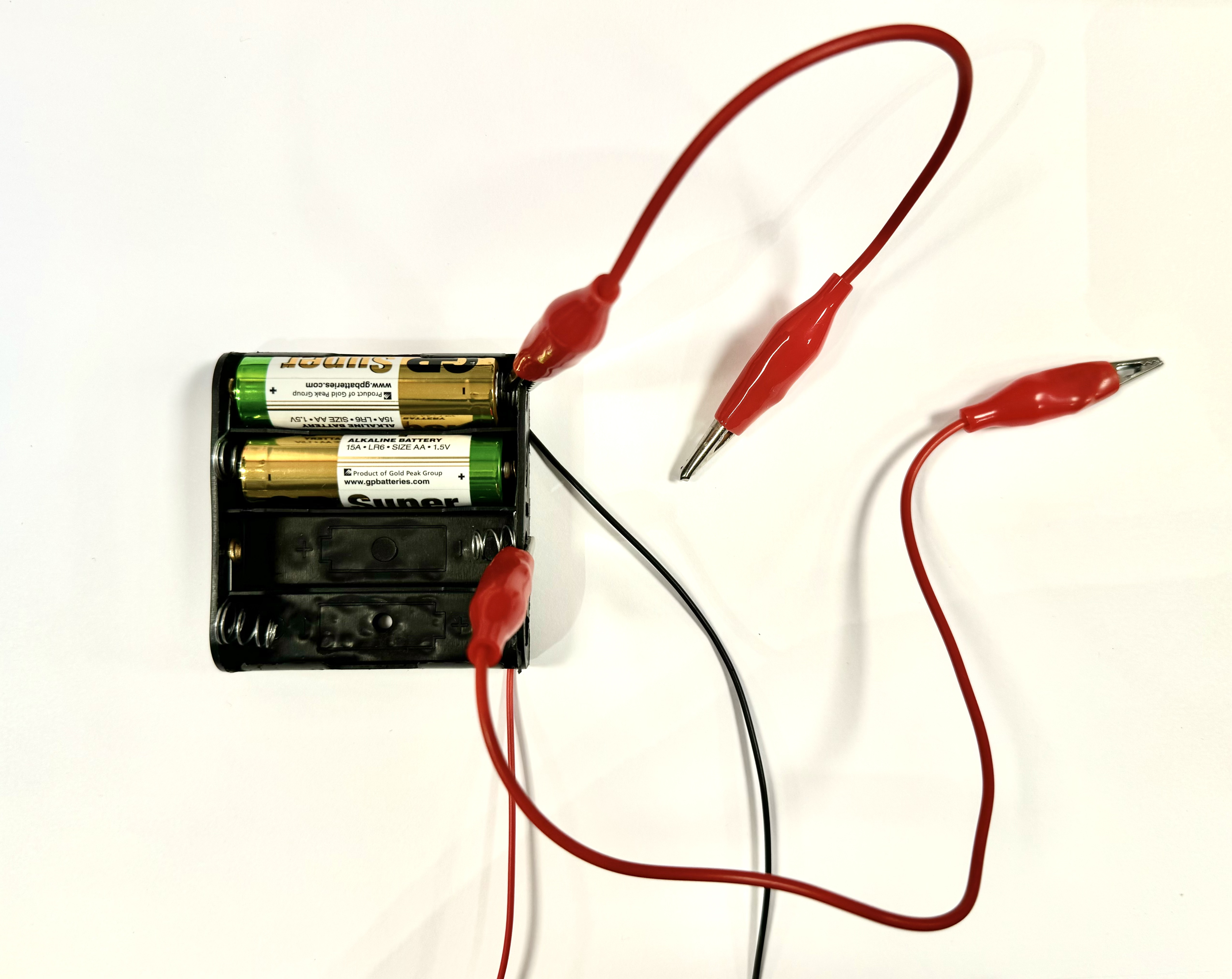

Примечание: Для подключения батареек АА используйте крокодилы, присоединенные следующим образом
До начала работы
