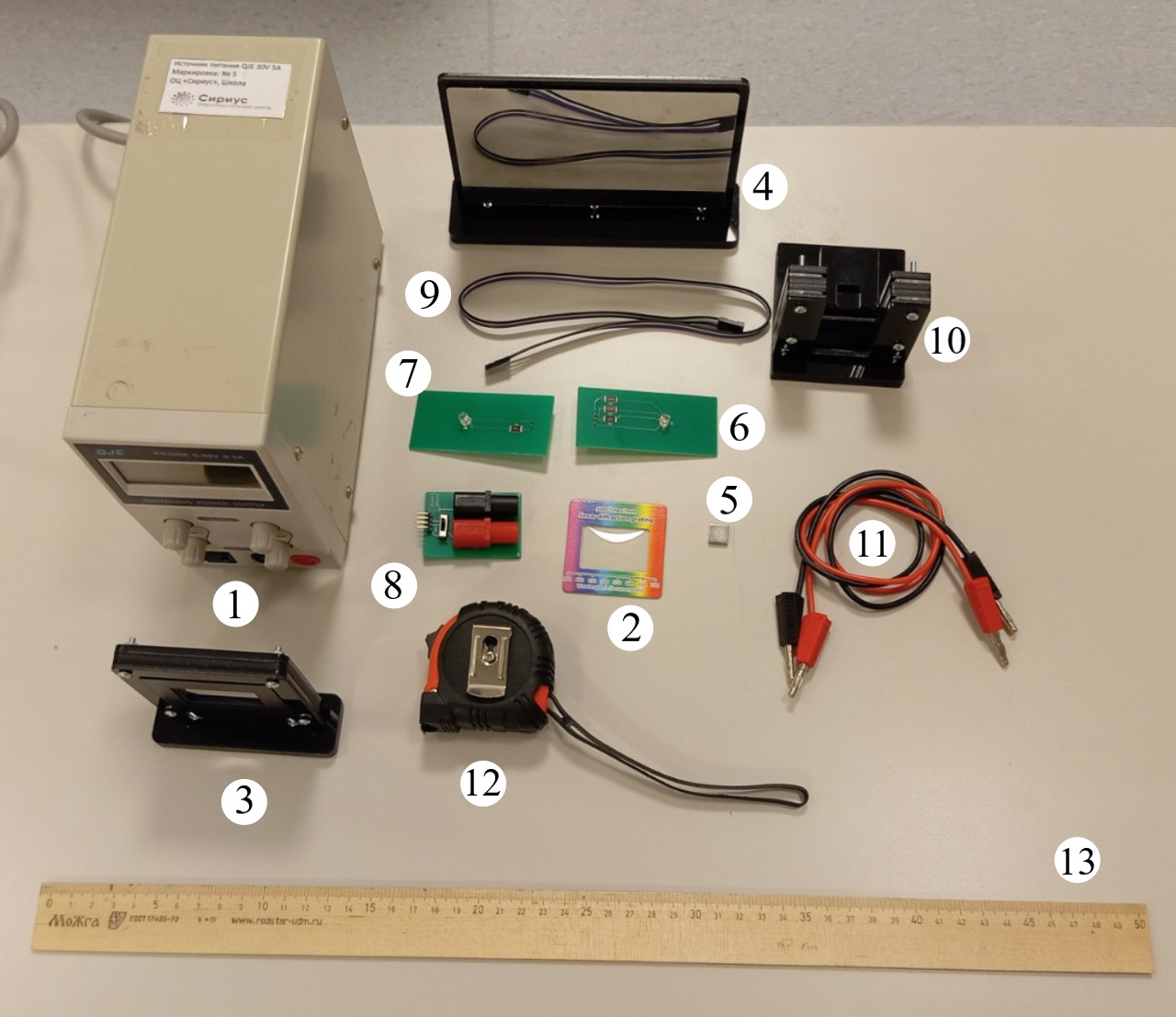

Оборудование

1. Источник питания (запрещено подавать напряжение больше 15 В!)
2. Дифракционная решётка с магнитным слоем
3. Линза с магнитным слоем
4. Экран металлический
5. Магнитик для крепления миллиметровой бумаги к экрану
6. Источник RGB (длина волны красного света – $\lambda_\mathrm{r}=620~ нм$, зелёного – $\lambda_\mathrm{g}=520~ нм$, синего – $\lambda_\mathrm{b}=460~ нм$)
7. Источник с неизвестной длиной волны
8. Адаптер питания
9. Шлейф питания
10. Держатель для источников питания
11. Провод банан–банан (2 шт.)
12. Рулетка
13. Линейка

Внимание! Линза и экран сделаны из оргстекла и очень хрупкие. Будьте предельно аккуратны, чтобы не уронить их.

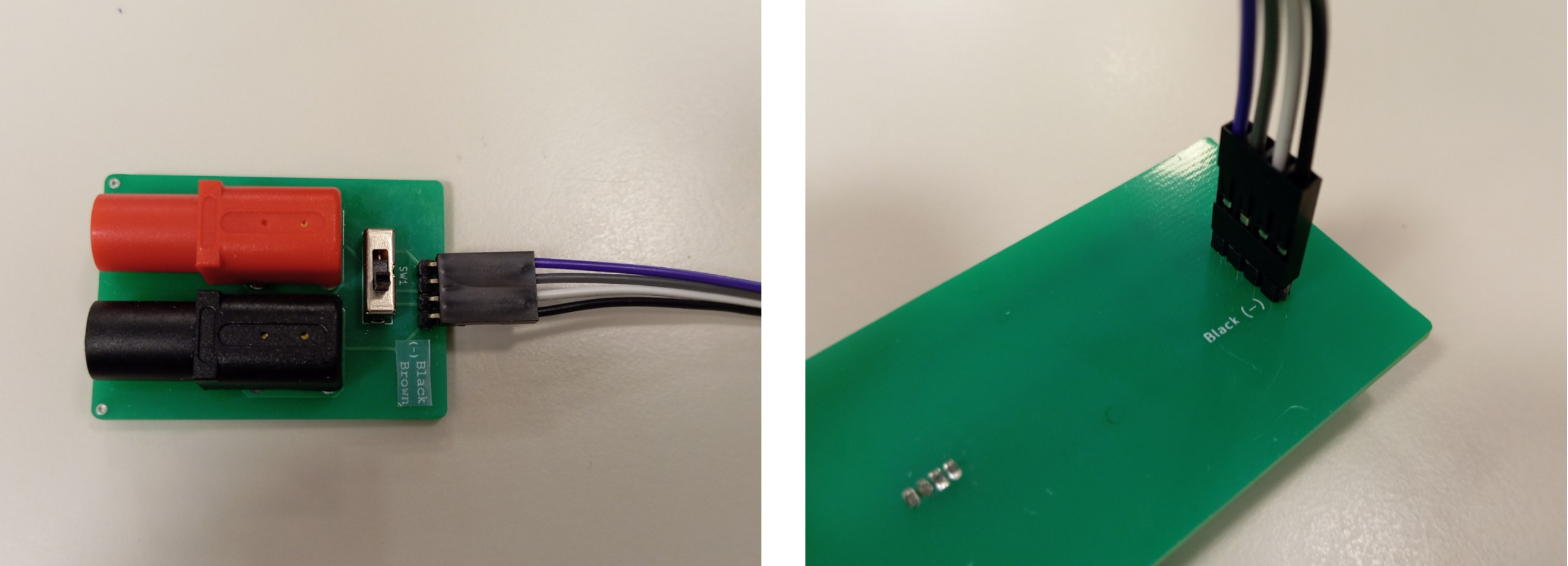

Подключение шлейфа питания производится по принципу «чёрный провод к чёрному».

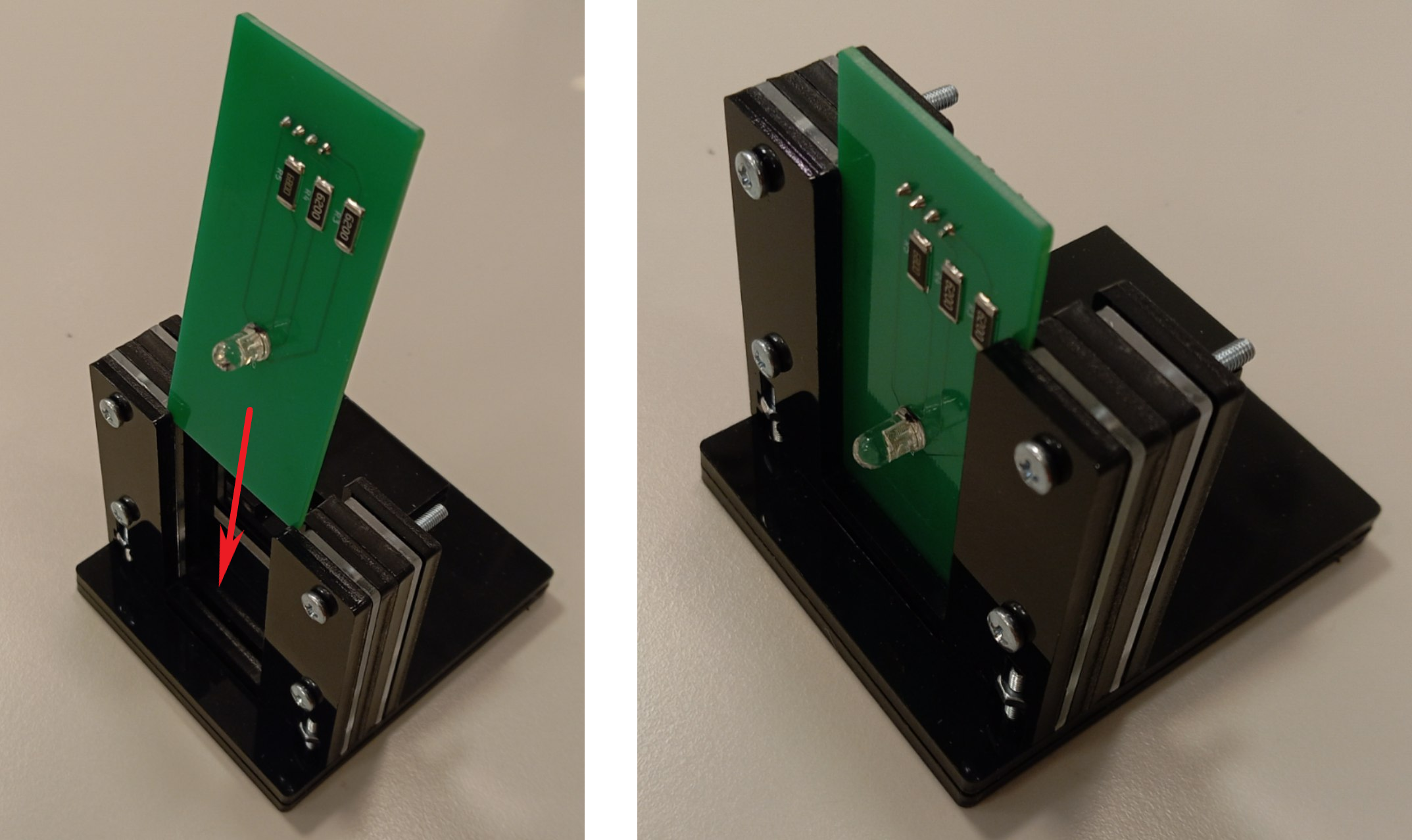

Закрепление источника света в держателе показано на рисунке ниже.

Переключение между режимами работы источника света осуществляется с помощью ключа на адаптере питания.

D1  ^0.20 Определите фокусное расстояние линзы $F$. Приведите погрешность.

D2  ^1.20 Соберите и зарисуйте установку, позволяющую наблюдать на экране через линзу дифракционную картину от источника. Как можно точнее определите период дифракционной решётки $d$. Приведите погрешность.

D3  ^0.60 Как можно точнее определите длину волны $\lambda_\mathrm{y}$ неизвестного источника. Приведите погрешность.

D4  ^0.50 Пик в спектре излучения неизвестного источника имеет небольшую ширину $\Delta\lambda$. Определите её.
