Дифракция на капиллярных волнах на поверхности воды preA

Введение

Образование и распространение волн на поверхности жидкости – это важные и хорошо изученные явления. В таких волнах возвращающая сила, действующая на колеблющуюся жидкость, обусловлена частично силой тяжести и частично силами поверхностного натяжения. При длинах волн много меньше критической длины волны $\lambda_c$, влияние силы тяжести пренебрежимо мало, и можно учитывать только силы поверхностного натяжения ($\lambda_c=2\pi\sqrt{\sigma/\rho g}$, где $\sigma$ – коэффициент поверхностного натяжения, $\rho$ – плотность жидкости, $g$ – ускорение свободного падения). Такие волны называются капиллярными.

В этой части вы изучите капиллярные волны на поверхности жидкости, длины которых меньше $\lambda_c$. Поверхностное натяжение – это свойство жидкостей, из-за которого их поверхность ведет себя как растянутая мембрана. Если поверхность жидкости возмутить, то это возмущение распространяется так же, как волна по мембране. В качестве источника волн на поверхности воды используется электрический вибратор. Когда лазерный луч падает под скользящим углом на эти поверхностные волны, они работают как отражающая дифракционная решетка, формируя хорошо различимую дифракционную картину.

Капиллярные волны, распространяясь, затухают (их амплитуда постепенно уменьшается). Это затухание обусловлено вязкостью жидкости, свойством, когда соприкасающиеся слои жидкости сопротивляются их относительному движению.

Эта задача посвящена определению коэффициента поверхностного натяжения и вязкости воды с помощью дифракции на капиллярных волнах.

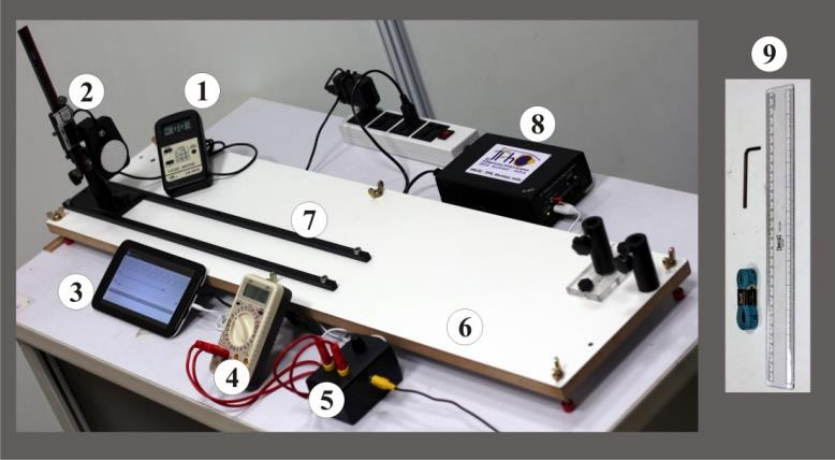

Оборудование

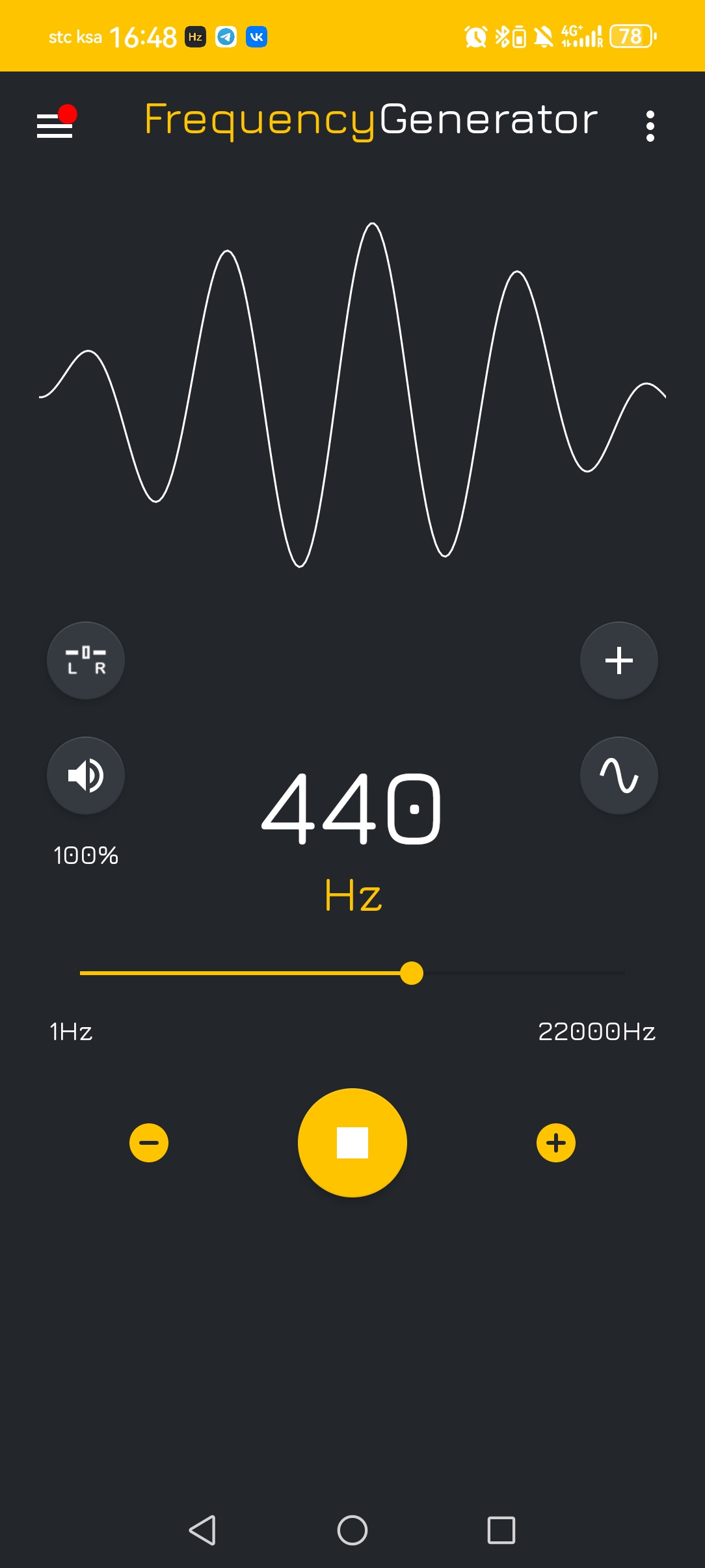

  1. Планшет с приложением «Frequency Sound Generator» (используется как генератор синусоидального сигнала)
    Все время держите планшет на зарядке. Установите громкость на максимум на всё время работы. Чтобы изменить частоту, используйте ползунок либо введите точное значение, единожды нажав на него.
  2. Цифровой мультиметр
  3. Соединительный провод «банан–банан» ($\times 2$)
  4. Блок управления электрическим вибратором
  5. Деревянная платформа
  6. Регулируемый источник постоянного напряжения
  7. Пластиковая линейка

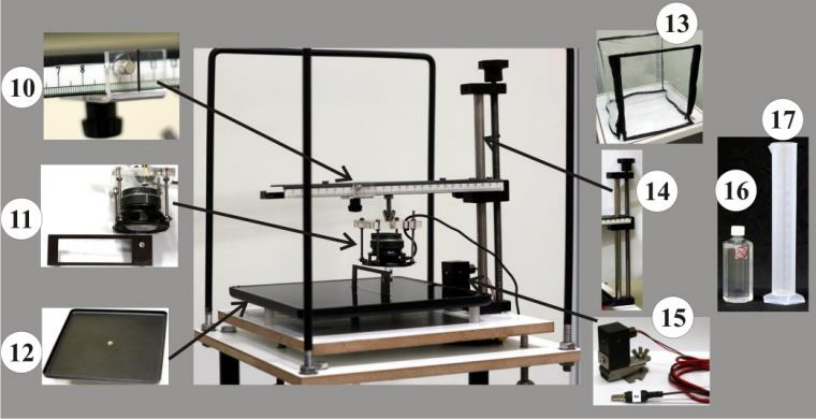

  8. Установка с вибратором:

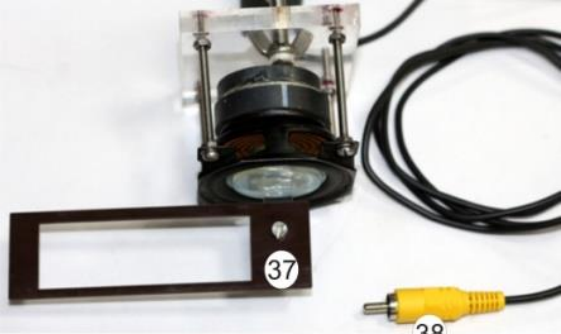

  • Вибратор
  • Направляющая для регулировки положения вибратора
  • Поддон с водой
  • Направляющая для регулировки высоты вибратора
  • Лазер (длина волны $\lambda_L=635~нм$)

Описание оборудования

Начальные регулировки

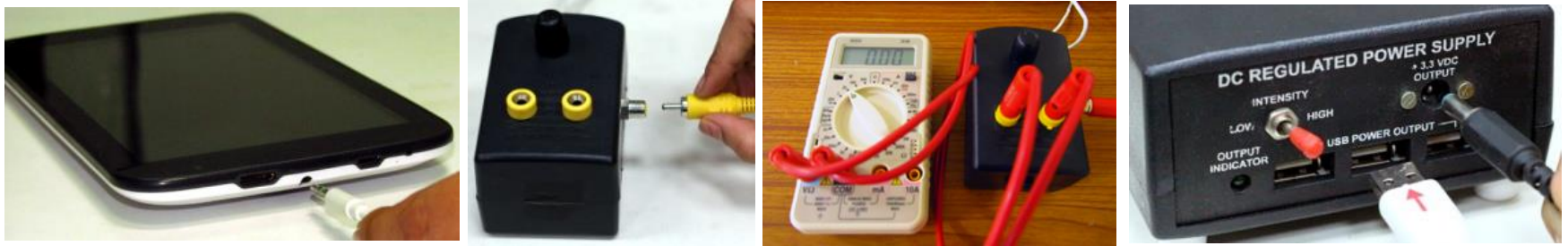

  1. Подключите лазер в разъем регулируемого источника постоянного напряжения.
    Примечание: Лазер уже отрегулирован на нужный угол падения. Не трогайте его!
  2. Включите лазер. Добейтесь, чтобы отраженный лазерный луч попал на стену.

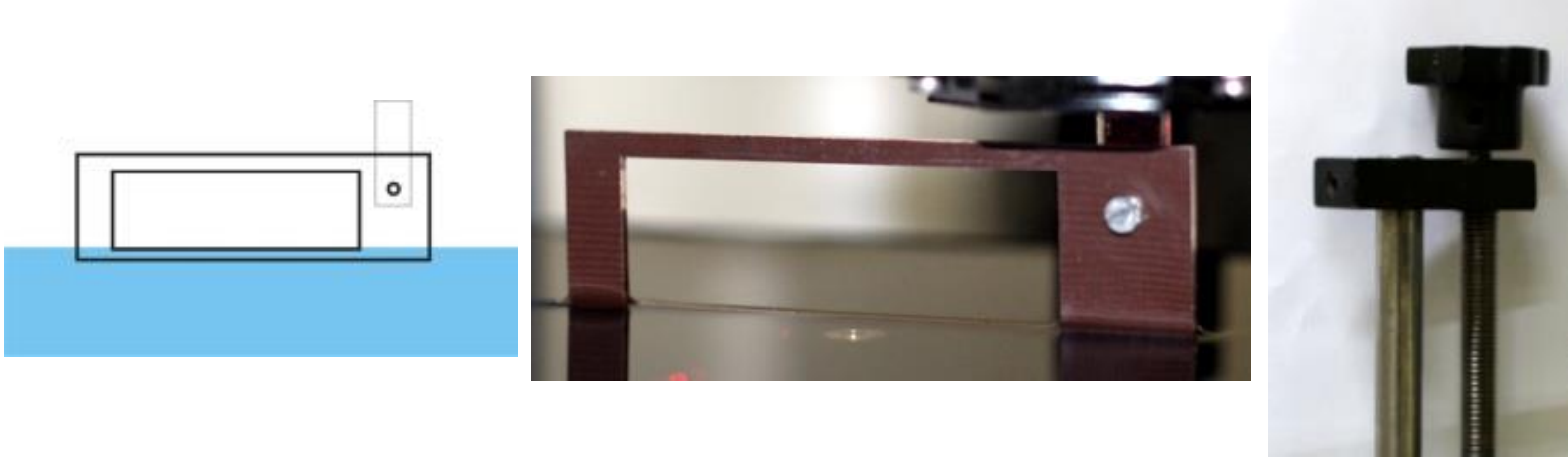

  3. Вибрирующая полоска уже установлена в правильное вертикальное положение. НЕ КРУТИТЕ черную ручку регулировки высоты.
  4. Вибратор можно двигать вперед-назад по горизонтали. Указатель положения вибратора показывает положение на линейке.

Эксперимент

Часть A. Определение коэффициента поверхностного натяжения воды $\sigma$ (5.2 балла)

Из теории дифракции следует, что:\begin{equation}k=\frac{2\pi}{\lambda_L}\sin\theta\sin\gamma,\end{equation}где $k=2\pi/\lambda_w$ – волновое число для поверхностных волн, $\lambda_w$ и $\lambda_L$ – длина поверхностной волны и длина волны излучения лазера соответственно.

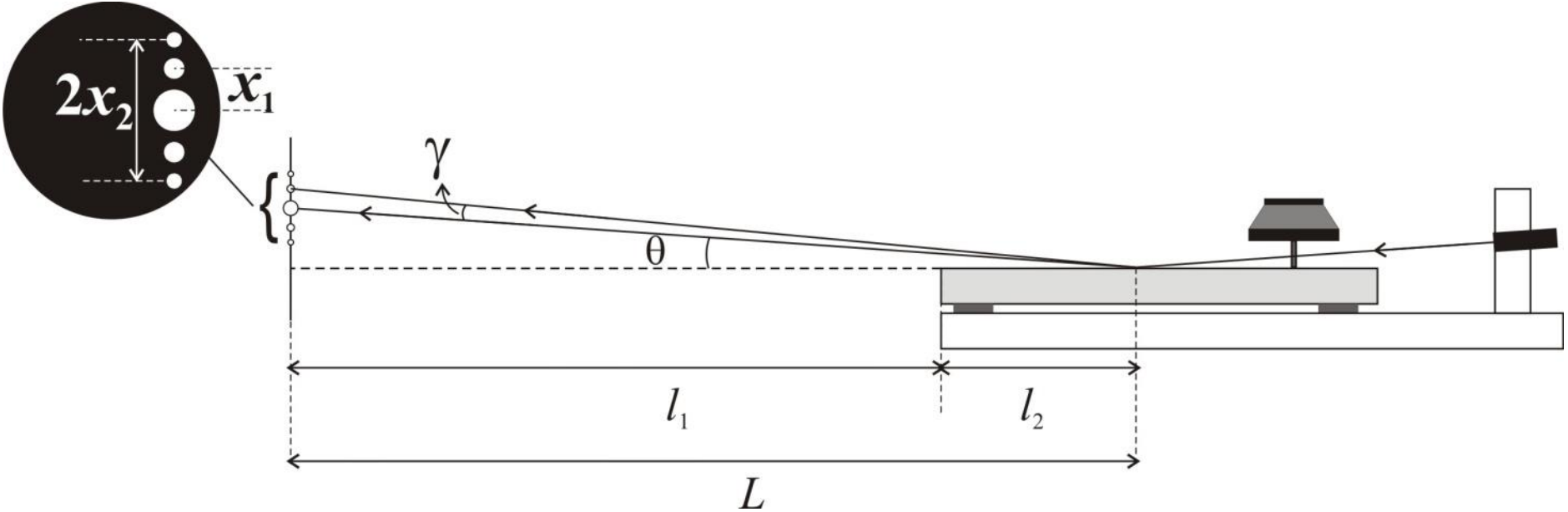

Угол – это угловое расстояние между центральным максимумом и максимумом первого порядка (рис. 19).

Частота колебаний волн $f$ связана с волновым числом $k$ соотношением:\begin{equation}\omega=\sqrt{\frac\sigma\rho k^q}.\end{equation}Здесь $\omega=2\pi f$, $\rho$ – плотность воды и $q$ – целое число.

Установите указатель положения вибратора на отметке $7.0~см$ по горизонтальной шкале (10).

B1  0.30 Измерьте расстояние $l_1$ между диафрагмой светочувствительного сенсора и внешним краем поддона с водой. Измерьте расстояние $l_2$ от этой точки до края поддона. Получите $L$ и запишите его в лист ответов.

B2  0.20 Определите угол $\theta$ между лазерным лучом и поверхностью воды. Приведите ответ в градусах. Запишите все промежуточные измерения.

Установите частоту синусоидального сигнала равной $60~Гц$ и подберите его амплитуду так, чтобы максимумы дифракционной картины первого и второго порядков были хорошо видны (увеличено на рис. 19). Выполните пункты B3B5.

B3  2.80 Измерьте расстояние между максимумами второго порядка, которые расположены выше и ниже центрального максимума. Отсюда вычислите $x_1$. Запишите данные ваших измерений в таблицу в листе ответов. Повторите измерения, пошагово увеличивая частоту.

B4  0.90 Определите подходящие переменные для графика, угловой коэффициент которого позволит определить величину $q$. Запишите значения переменных в таблицу в листе ответов для предыдущего пункта. Постройте график для нахождения $q$. Запишите уравнение $(2)$ с соответствующим целым значением $q$.

B5  1.20 Используя уравнение $(2)$, определите подходящие переменные для графика, угловой коэффициент которого позволит определить величину $\sigma$. Запишите значения переменных в таблицу в листе ответов для пункта B2. Постройте график для нахождения $\sigma$. $\rho=1000~кг/м^3$.

Часть B. Определение постоянной затухания $\delta$ и вязкости жидкости $\eta$ (3.2 балла)

Капиллярные волны затухают из-за вязкости воды. Амплитуда волн $h$ падает экспоненциально с расстоянием $s$, отсчитываемым от вибратора,\begin{equation}h=h_0e^{-\delta s},\end{equation}где $h_0$ -- амплитуда в месте нахождения вибратора и $\delta$ -- постоянная затухания.
Эмпирическая зависимость амплитуды $h_0$ от напряжения $(V_\text{rms})$, приложенного к вибратору, выглядит так:\begin{equation}h_0\propto(V_\text{rms})^{0.4}.\end{equation}Постоянная затухания связана с вязкостью жидкости зависимостью:\begin{equation}\delta=\frac{8\pi\eta f}{3\sigma}.\end{equation}

C1  1.90 Предложите схему измерений, позволяющую определить $\delta$. Снимите точки и запишите все данные в таблицу в листе ответов.

C2  1.00 В листе ответов постройте подходящий график. По угловому коэффициенту определите постоянную затухания $\delta$.

C3  0.30 Вычислите вязкость воды $\eta$.
