Схема №1. Оптическая сигнализация

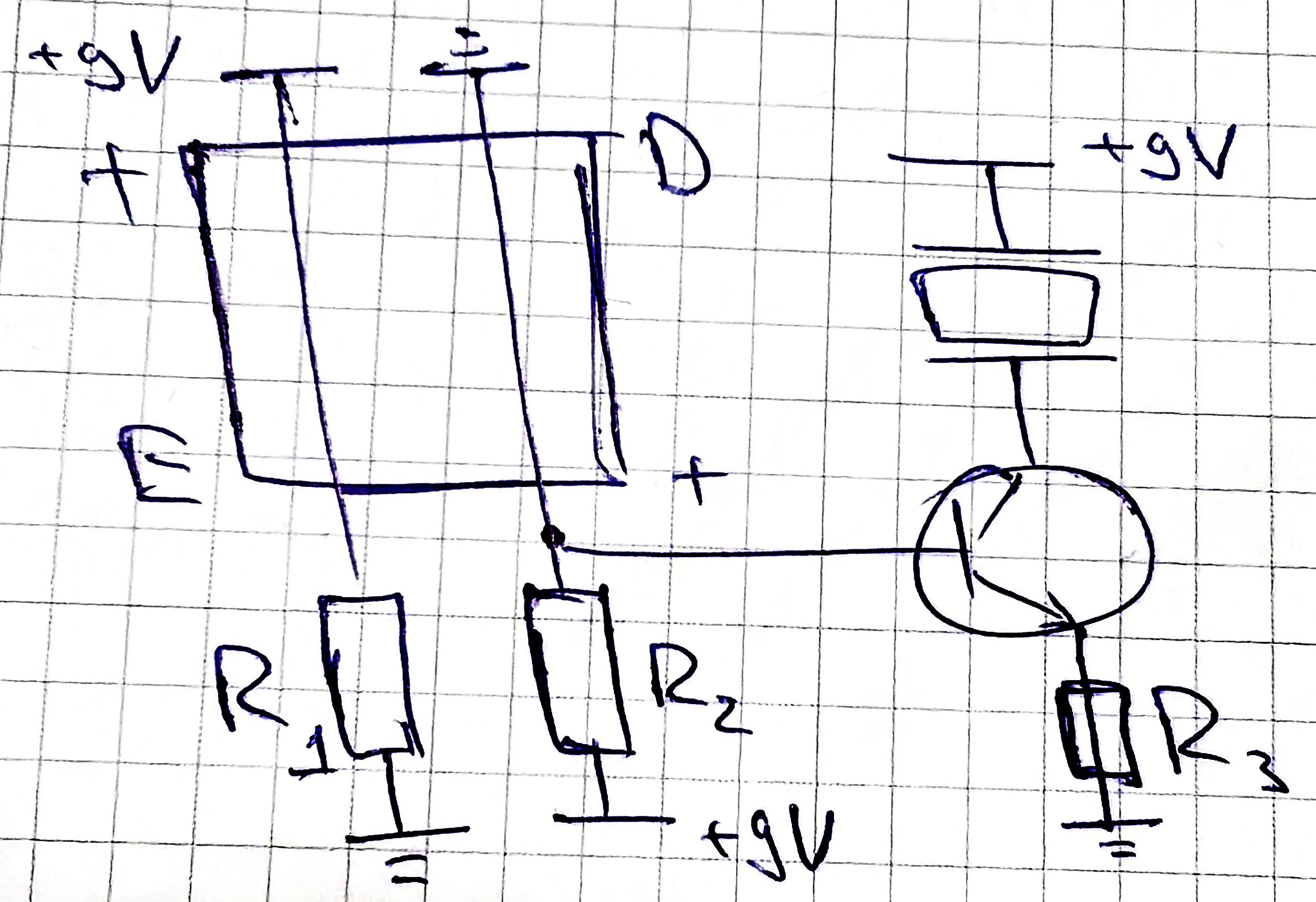

В этой схеме используется фотоинтерраптор – четырёхполюсный элемент, устройство которого показана на рисунке ниже.

Одна пара контактов подключается к фотодиоду, излучающему вне видимого диапазона. Другая пара выводов подключается в фототранзитору. Когда диод светит на него, фототранзистор открывается под действием падающего света и хорошо проводит ток.

1 Соберите схему, показанную на рисунке, и убедитесь в её работоспособности.

Схема №2. Ячейка памяти

Ранее вы собирали логические схемы. Продолжением логических элементов являются элементы памяти, также называемые триггерами, которые переходят между двумя стабильными состояниями под действием внешнего сигнала.

2 Соберите простейшую ячейку памяти, которая сохраняет последний пришедший сигнал, и убедитесь в её работоспособности.

Схема №3. T-триггер

Ещё один элемент памяти, который переключается в противоположное состояние под действием внешнего импульса, называется T-триггер. Его схема представлена на рисунке ниже.

3 Соберите схему, показанную на рисунке, и убедитесь в её работоспособности.

Схема №4. Каскадный усилитель (опять?!)

Соберём теперь каскадный усилитель. Первый каскад:

4.1 Соберите первый каскад усилителя. Найдите коэффициент усиления $K_1$.

Второй каскад:

4.2 Соберите второй каскад усилителя. Найдите коэффициент усиления $K_2$.

Схема №5. «Умный дом»

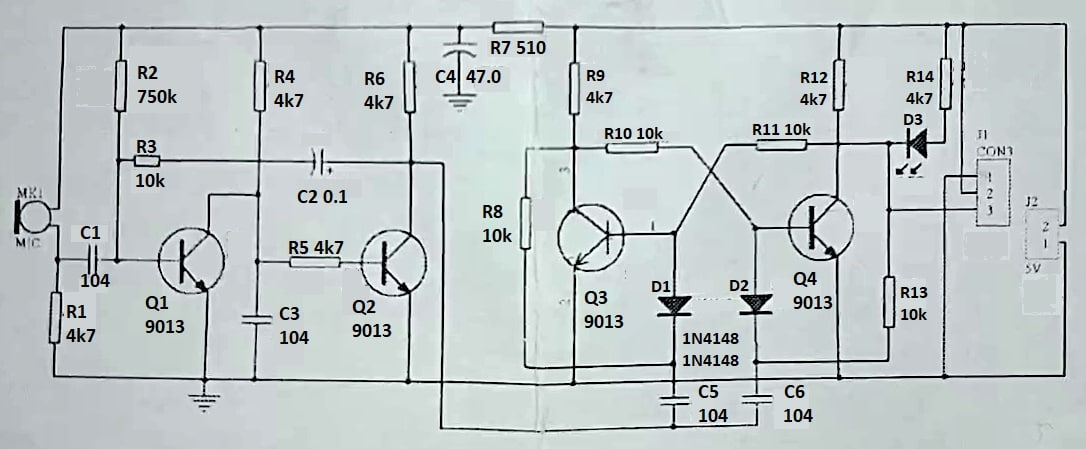

Наконец, совместив электретный микрофон, простой усилитель и T-триггер, соберём схему, которая включает и выключает светодиод в ответ на звуковой сигнал.

5 Соберите схему, показанную на рисунке, и убедитесь в её работоспособности.
