Транзистор — это полупроводниковый элемент с тремя выводами (база,
эмиттер, коллектор), который в этом задании используется для усиления

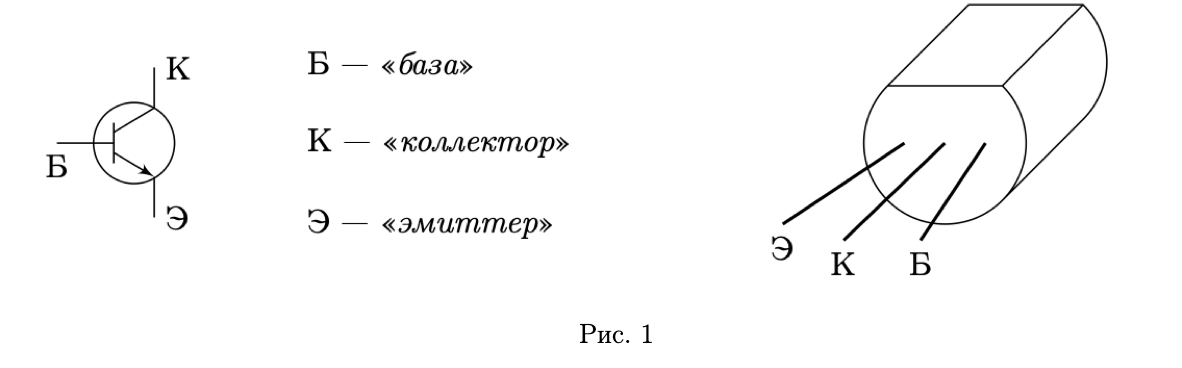

тока. На рисунке слева показаны обозначения этих выводов на электриче-
ских схемах. На рисунке справа показано, как определить выводы выдан-
ного вам транзистора.

Оборудование:

1. круглая батарейка АА с проводами;
2. батарейка типа «Крона» с проводами;
3. мультиметр с отключенным режимом амперметра (погрешность 1 % + 2 ед. последнего разряда) с проводами;
4. макетная плата;
5. потенциометр (переменный резистор с тремя выводами);
6. транзистор;
7. два резистора;
8. 4 провода для коммутации;
9. лист миллиметровой бумаги формата А5 (для построения графика).

А1  ^0.20 Измерьте сопротивления выданных вам постоянных резисторов. Запишите полученные значения в лист ответов ($R_1 >R_2$).

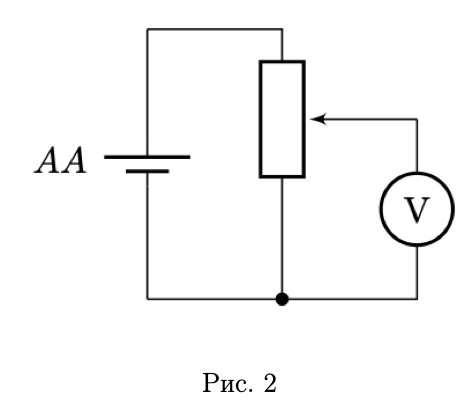

А2  ^0.50 Соберите цепь (см. рис. 2) с источником питания и потенциометром. Убедитесь, что при вращении ручки потенциометра показания вольтметра изменяются в диапазоне от 0 до 1 В.

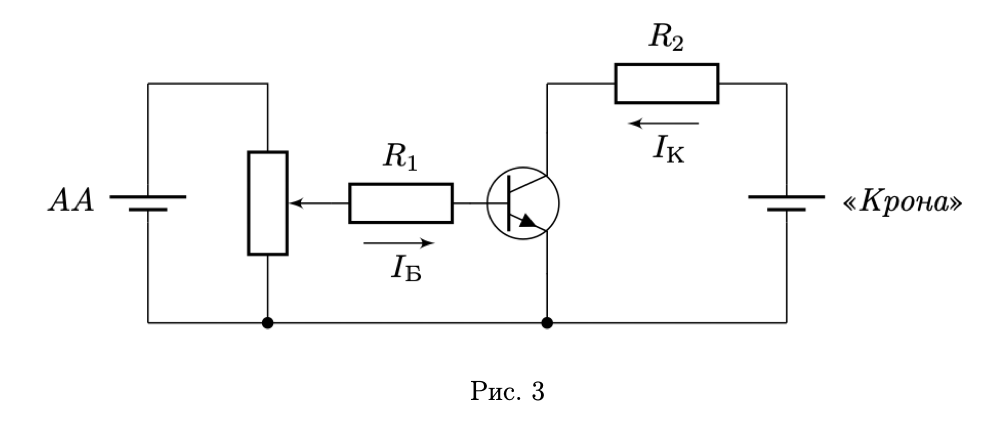

А3  ^7.00 Соберите электрическую цепь согласно схеме, изображенной на рисунке 3. Изменяя потенциометром напряжение между базой и эмиттером, снимите зависимость силы тока $I_K$ в цепи коллектора (ток, текущий через резистор $R_2$) от силы тока $I_Б$ в цепи базы (ток, текущий через резистор $R_1$).

Выполните $20$ измерений тока коллектора $I_K$ в диапазоне значений от 0 до максимального значения. Постройте на миллиметровой бумаге график
зависимости $I_K$ от тока базы $I_Б$.

А4  ^1.40 Определите коэффициент усиления по току $\beta=\cfrac{I_к}{I_б}$ при $I_К = 4~ мА$.

А5  ^0.90 Током насыщения называется максимальная сила тока в цепи коллектора. Определите ток насыщения $I_{нас}$.
