Оборудование

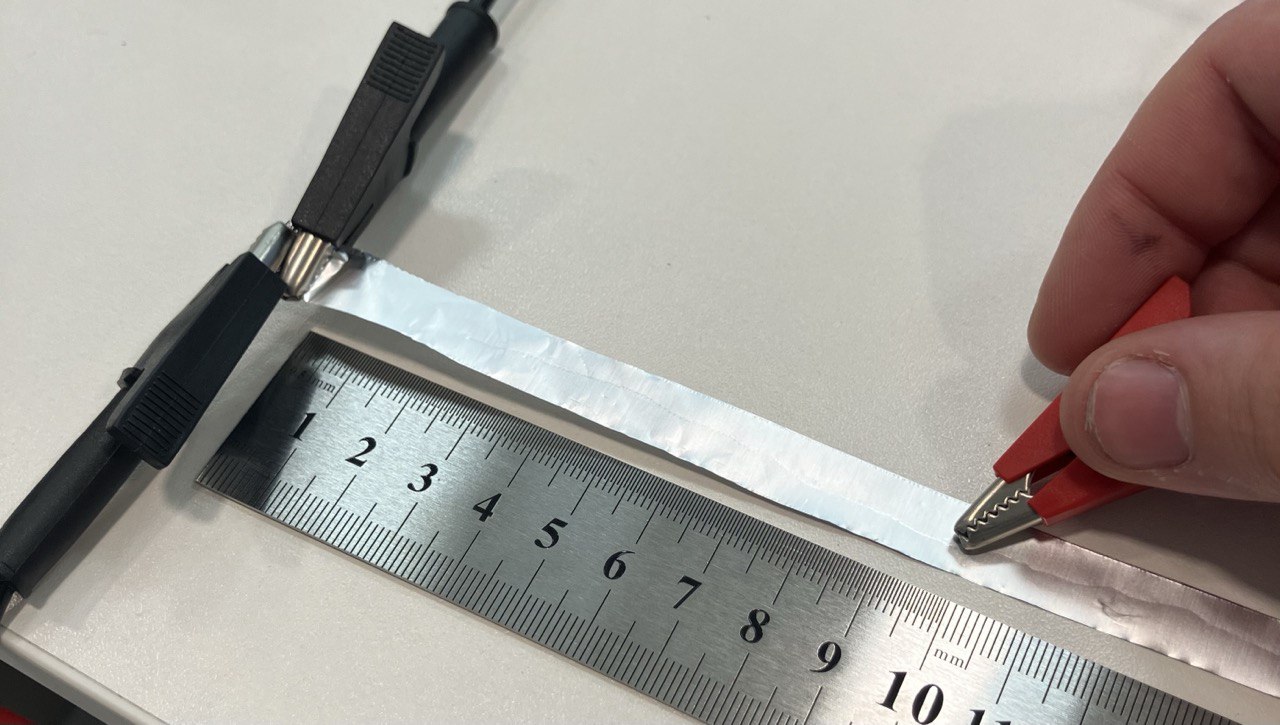

1. Полоска фольги
2. Линейка $50~см$
3. Регулируемый источник тока
4. Две пары проводов банан-крокодил
5. Мультиметр

В этой задачи мы экспериментально проверим применимость закона Ома для алюминиевой фольги.

Рассмотрим полоску изготовленную из алюминия. Ее длина $L$, ширина $w$ и толщина $t$. Если к концам этой полоски приложено напряжение $U$, то через нее течет ток $I=U/R$, где $R$ - сопротивление, которое зависит от геометрии полоски и ее материала. Связь между сопротивлением и размерами полоски задается формулой
\[R = \rho \frac{L}{wt},\]где $\rho$ – удельное сопротивление материала полоски.

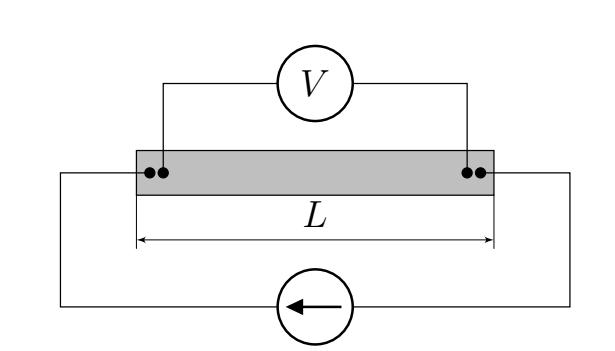

A1 Для 11 разных значений тока $I$, текущего через полоску, измерьте величину напряжения $U$ на ее концах.

Для измерения напряжения используйте вольтметр. Для измерения тока используйте показания регулируемого источника тока. Максимально значение тока не должно превышать $6~\text{A}$

Прикрепляйте провода-крокодилы только к загнутым концам проволоки, чтобы не повредить ее.

A2 Постройте график зависимости $I$ от $U$.

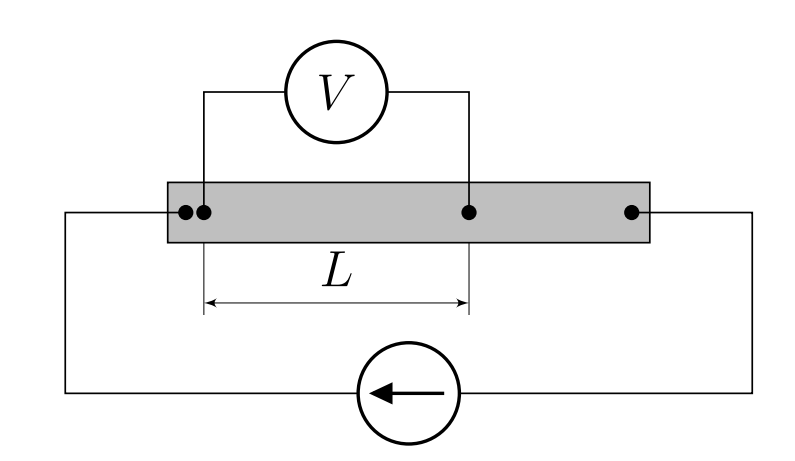

Теперь будем менять длину эффективной части полоски фольги. Для этого будем пропускать через всю полоску одинаковый ток $I\approx 6~А$.

A3 Запишите выбранное значение тока $I$

A4 Измерьте зависимость показаний вольтметра $U$ от расстояния $L$. Сделайте 9 измерений.

Α5 Постройте график зависимости $U$ от $L$.

Удельное сопротивление алюминия составляет $\rho = 2.9 \cdot 10^{-8}~\Omega \cdot \text{m}$

A6 Определите толщину фольги $t$.
