A1  ^0.50 Получите стабильную картинку на экране осциллографа в триггерном режиме «Авто» по первому каналу (каналу, подключенному к передатчику). Изменяя частоту генератора, наблюдайте за изменением амплитуды сигнала, поступающего с приемника. Определите с точностью до третьего знака значение частоты генератора, при которой сигнал на приемнике максимальный.

A2  ^1.40 По величине этого смещения определите длину упругой волны, созданной передатчиком в воздухе. Используйте для измерений не менее 5-ти точек.

Измерения и обработка:

$t,~мкс$	0	18.10	32.26	42.50	56.70
$L,~мм$	5	10	15	20	25

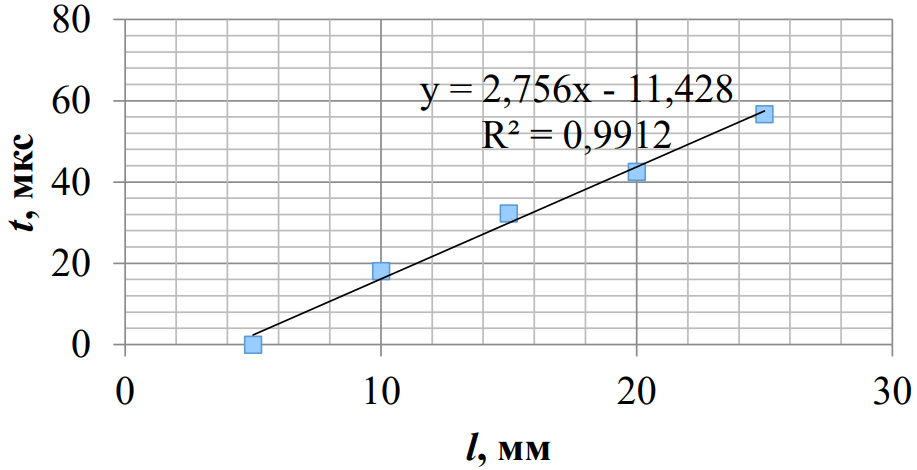

Наклон графика:\[k=2.8\pm 0.2~\frac{мкс}{мм},\]откуда:\[\lambda=\frac{T}{k}=\frac{1}{k\nu}=1.42\pm0.08~см.\]

A3  ^0.60 Какой формулой связаны частота и длина волны гармонического звукового сигнала? Рассчитайте скорость звука в воздухе по полученным данным.

Формула расчета:

Скорость звука в воздухе:

A4  ^1.00 Зарисуйте пять принципиальных типов картин, получающихся на экране, и укажите разности фаз между сигналом от приемника и от передатчика, подходящие этим типам картин.

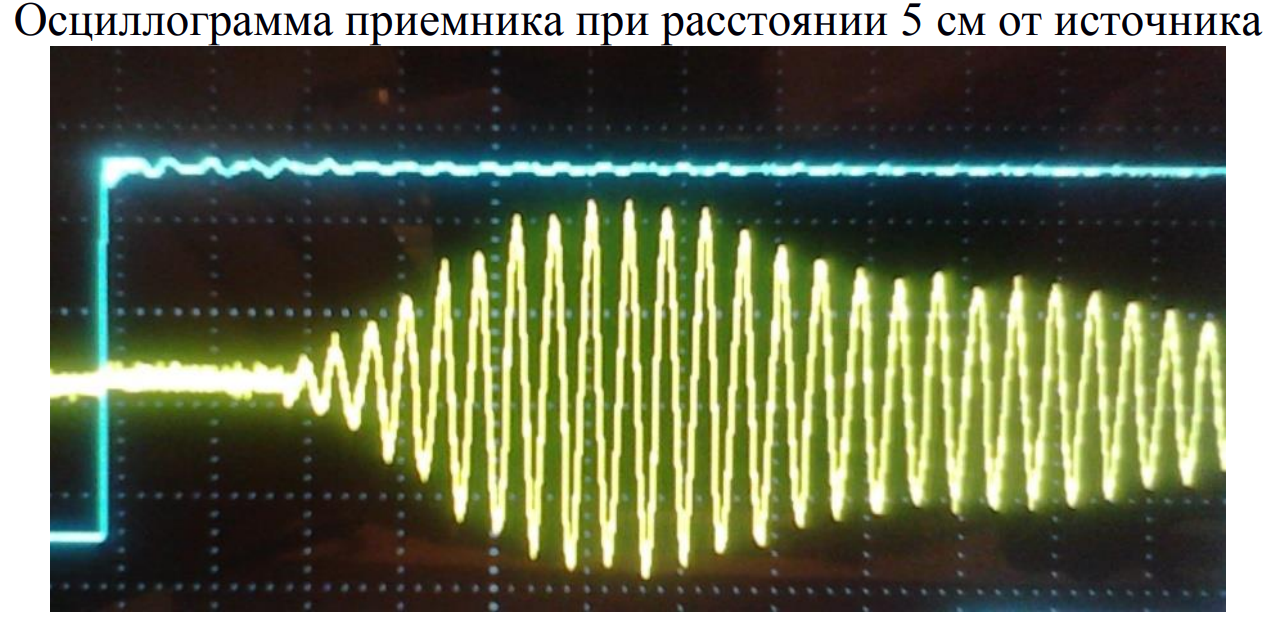

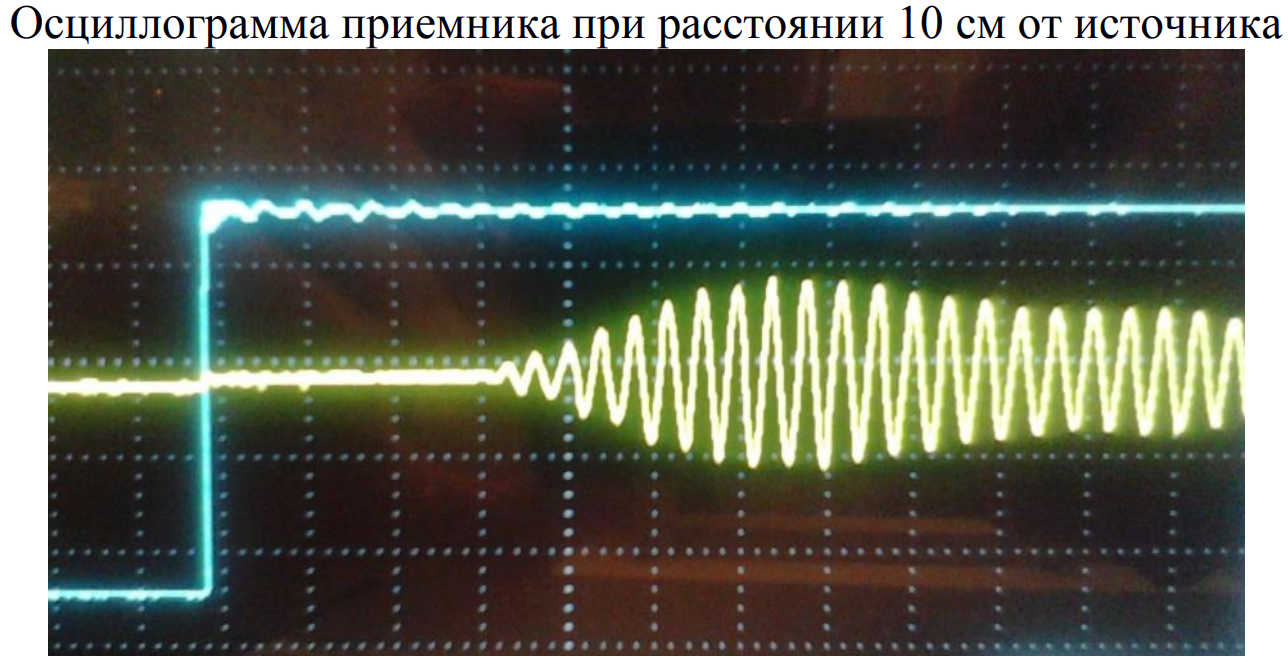

B1  ^0.40 Зарисуйте в листе ответов характерный вид принятого сигнала в масштабе, когда задержка между фронтом сигнала на передатчике и началом сигнала на приемнике составляет порядка $1/3$ ширины экрана осциллографа. Укажите на рисунке положение вертикального фронта сигнала на передатчике. Увеличьте расстояние между источником и приемником до $10~см$. Зарисуйте характерный вид нового сигнала на приемнике в том же масштабе по вертикальной и горизонтальной оси, стараясь отобразить основные изменения второй осциллограммы по сравнению с первой.

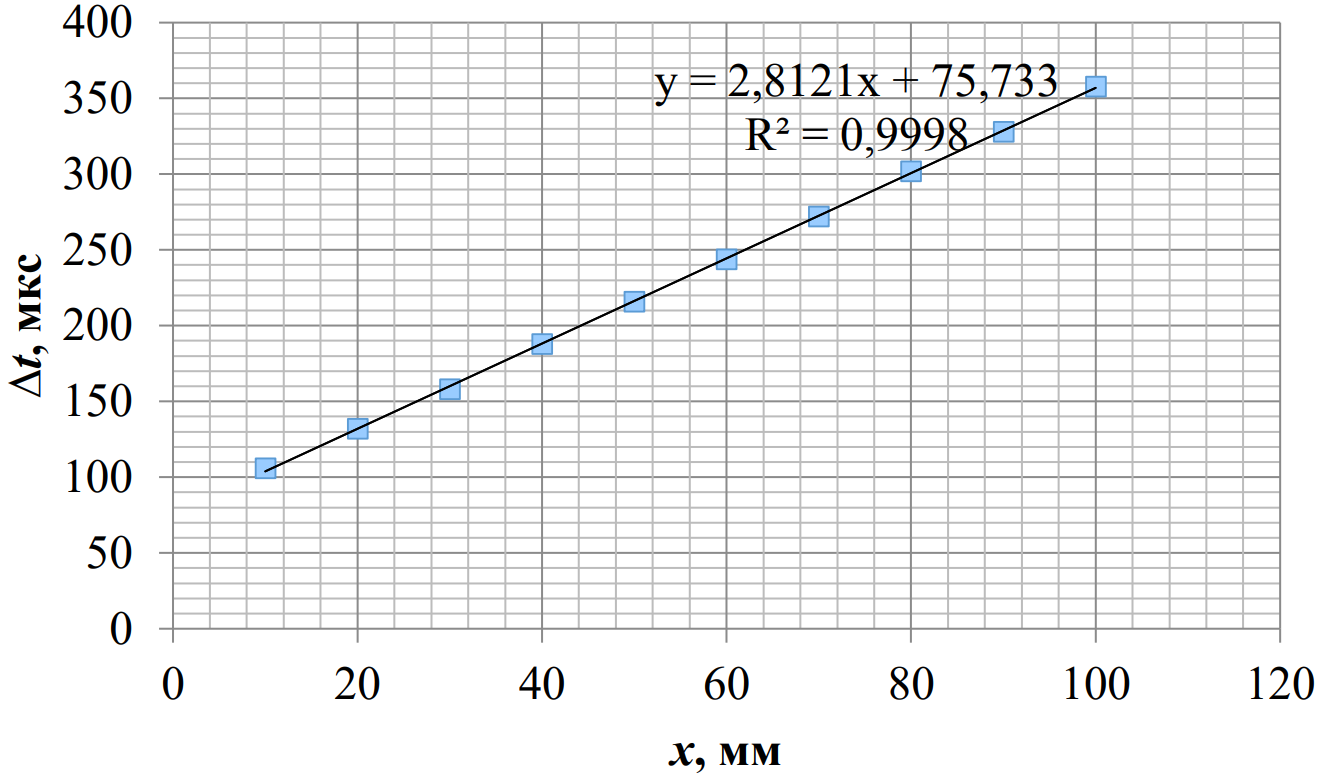

B2  ^1.80 Измерьте зависимость времени задержки от расстояния между передатчиком и приемником c помощью режима «КУРСОРЫ» осциллографа. Измерьте время задержки для не менее чем 7-ми расстояний между приемником и передатчиком. Постройте график измеренной зависимости, определите по этому графику скорость распространения звука в воздухе в вашей комнате. Определите собственное время задержки между сигналами на передатчике и приемнике (то есть время задержки при нулевом расстоянии между краями резонаторов приемника и передатчика).

Измерения:

Значение скорости звука:

Значение собственного времени задержки:

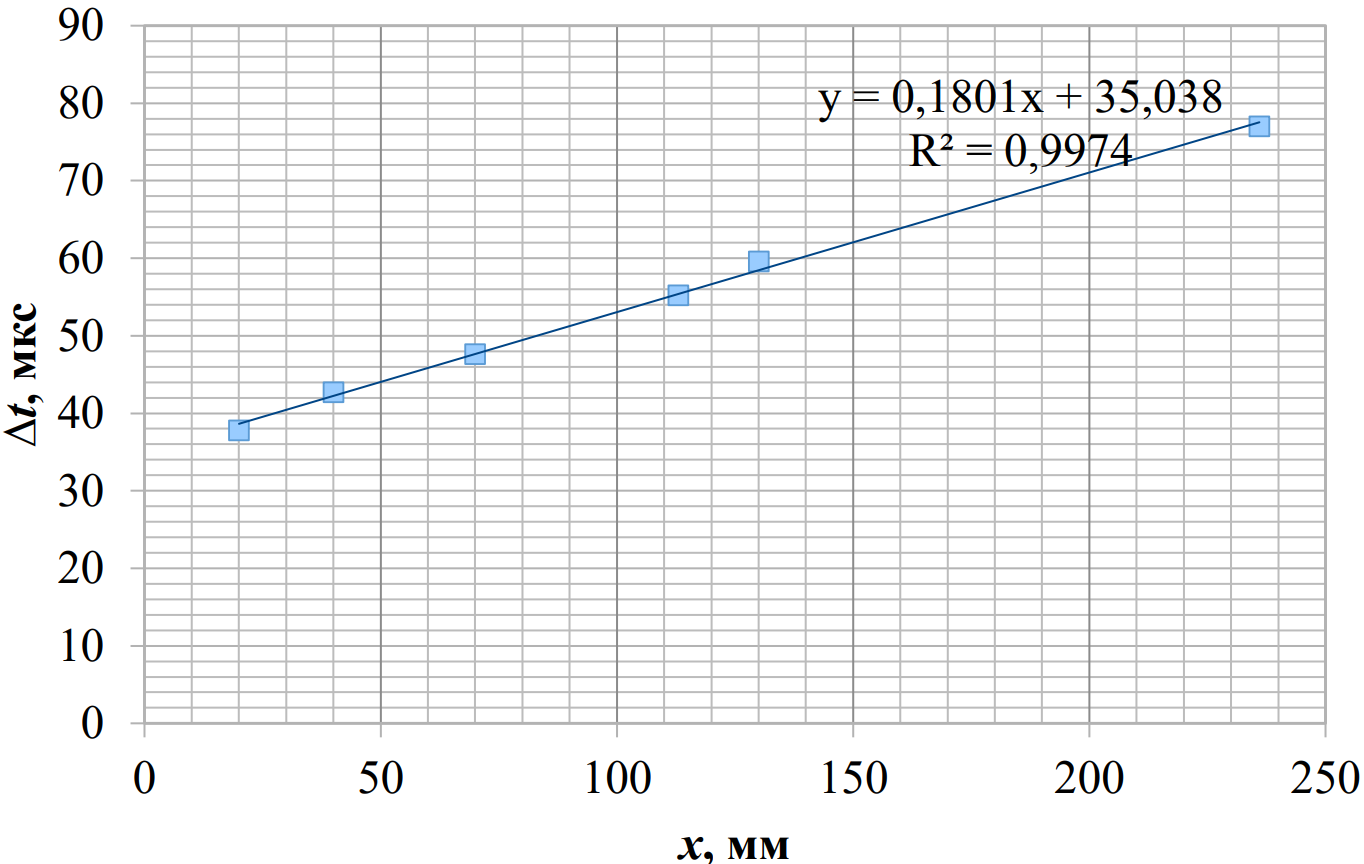

B3  ^1.60 Меняя отрезки линейки, измерьте зависимость времени задержки от длины отрезка деревянной линейки. Постройте график этой зависимости. Определите по нему скорость распространения звука в линейке и собственное время задержки между сигналами на приемнике и передатчике.

Измерения:

Значение скорости звука:

Значение собственного времени задержки:

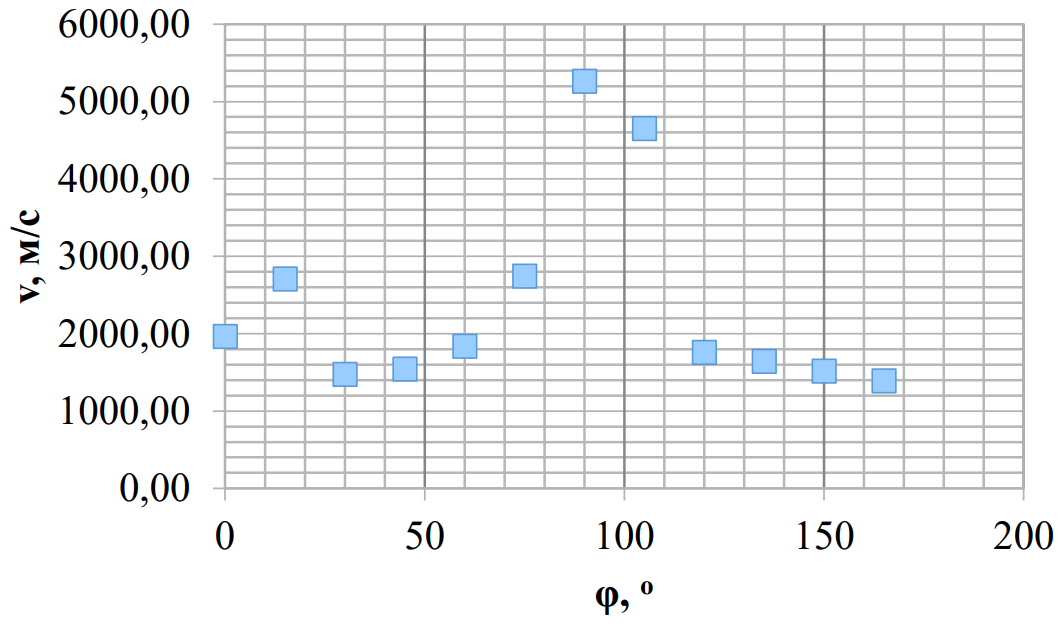

B4  ^2.70 Измерьте и запишите диаметр деревянной заготовки. Установите деревянную заготовку на подставке между приемником и передатчиком. Плотно, но аккуратно прижмите к заготовке приемник и передатчик в диаметрально противоположных точках напротив угловых отметок $(0,0)$. Измерьте зависимость времени задержки между фронтом сигнала на передатчике и первым пиком сигнала на приемнике от угла поворота заготовки. Измерения проведите, поворачивая заготовку каждый раз на $15^\circ$ в интервале от $0^\circ$ до $180^\circ$. Запишите формулу для расчета скорости звука в заготовке, считая, что собственное время задержки совпадает с величиной, измеренной в пункте B3. Определите скорость звука для разных направлений его распространения в деревянной заготовке. Постройте график зависимости скорости звука от угловой координаты. Укажите минимальную и максимальную скорость распространения звуковых волн в заготовке. Каким направлениям – «вдоль волокон древесины» или «поперек волокон древесины» – соответствуют эти скорости?

Диаметр заготовки:

Измерения:

Формула для расчета скорости звука:
