Усилитель... снова

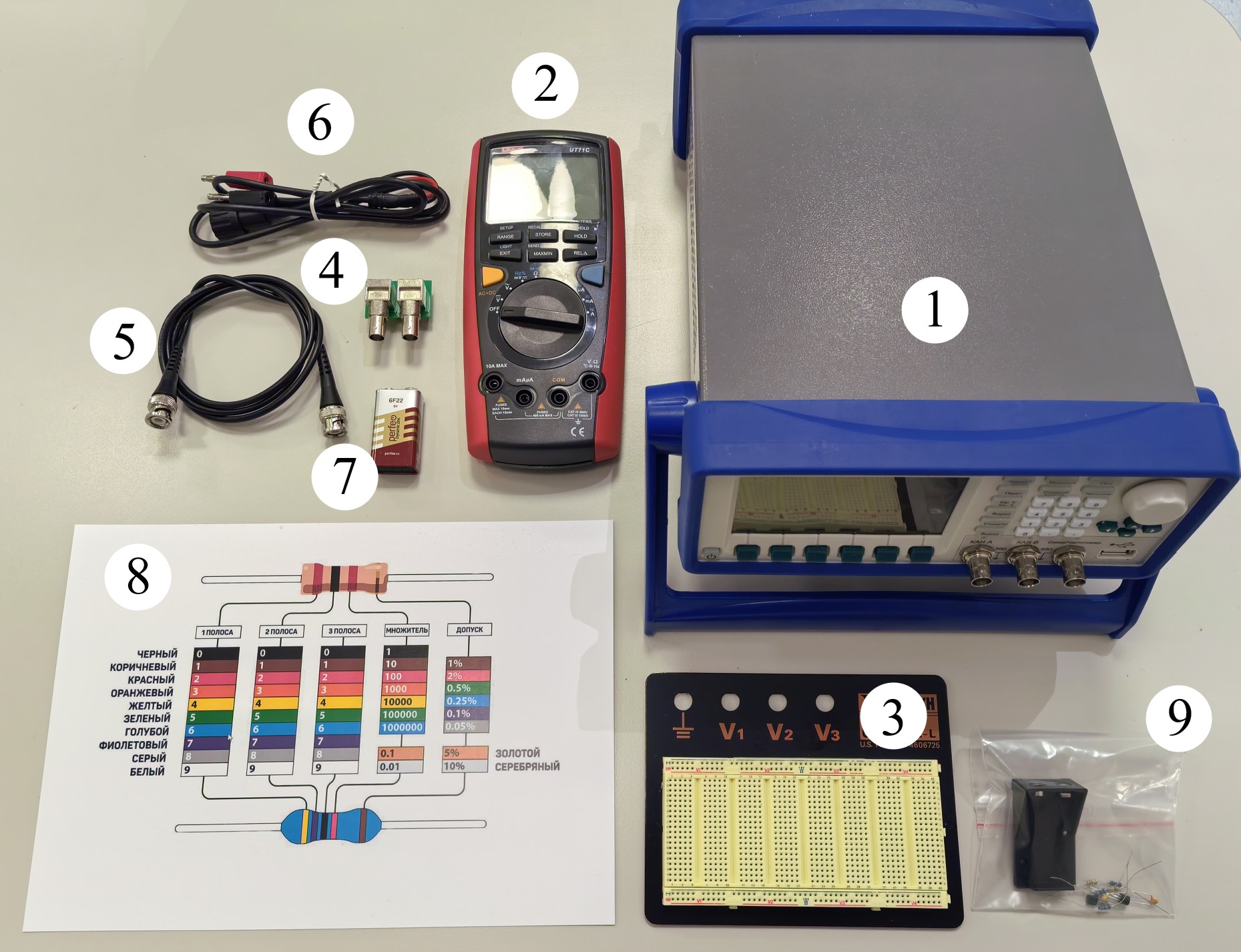

Оборудование

  1. Генератор
  2. Мультиметр
  3. Макетная плата
  4. Адаптер BNC–плата
  5. Провод BNC-BNC
  6. Провод BNC-банан
  7. Батарейка Крона
  8. Схема маркировки транзисторов (ничего не пишите на ней!)
  9. Комплект электронных компонентов в пакете:
    транзисторы BC547 (NPN), BC557 (PNP)
    резисторы 100 Ом, 10 кОм, 12 кОм, 100 кОм, 120 кОм
    конденсаторы 100 нФ (2 шт.)
  10. Персональный набор перемычек (не показан на фотографии)

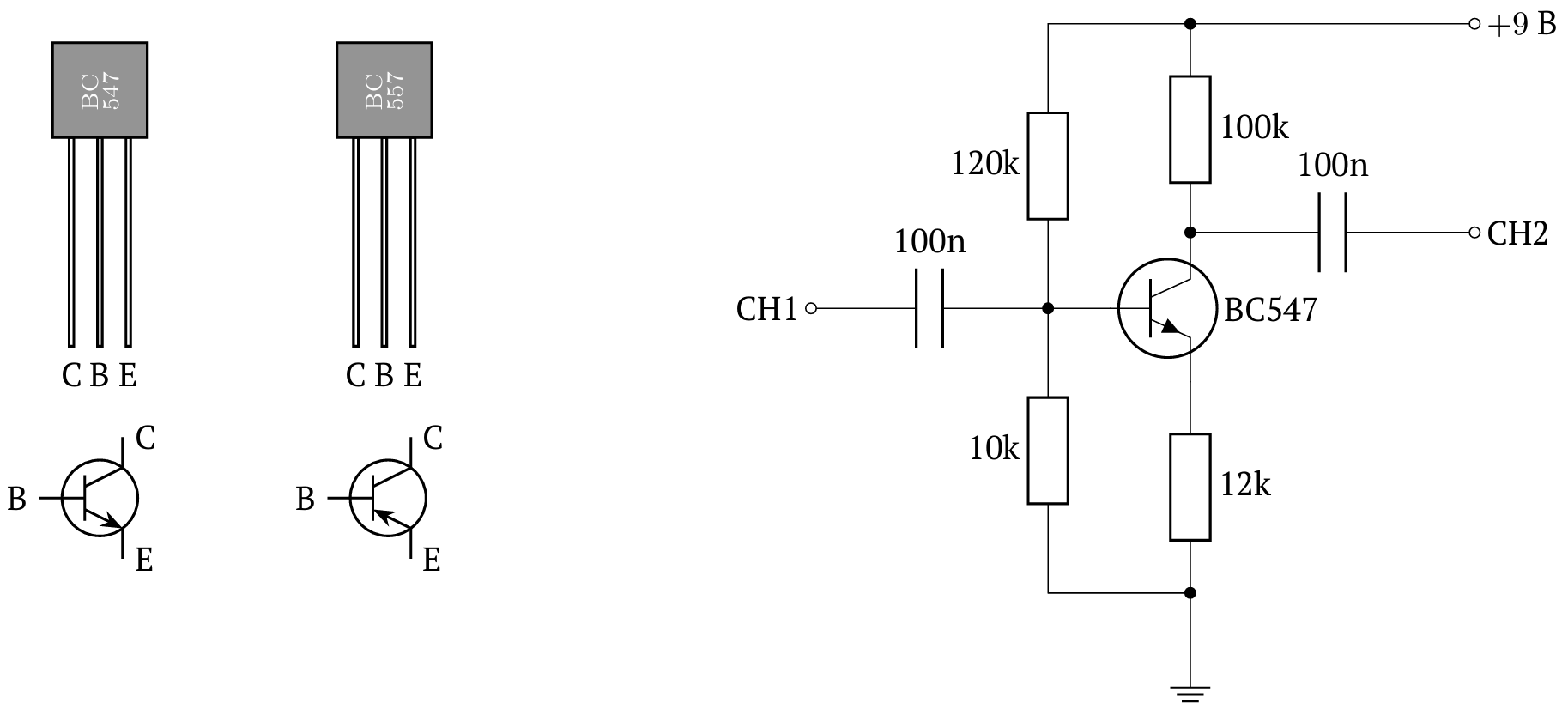

Для определения номиналов резисторов используйте их цветовую маркировку. Распиновки транзисторов представлены на рисунке ниже:

A1  2.00 Соберите схему, показанную на рисунке выше. После окончания работы вам необходимо сдать собранную схему, поэтому не разбирайте её! Подсоединяйте генератор только к CH1, а мультиметр – только к CH2!

A2  0.50 К входному каналу подключите генератор, к выходному мультиметр в режиме вольтметра. Определите максимальный возможный коэффициент усиления $h_{\mathrm{FE}}$ при частотах порядка $\sim10^3~Гц$. В качестве входного используйте гармонический сигнал. Оценка погрешности не требуется.
