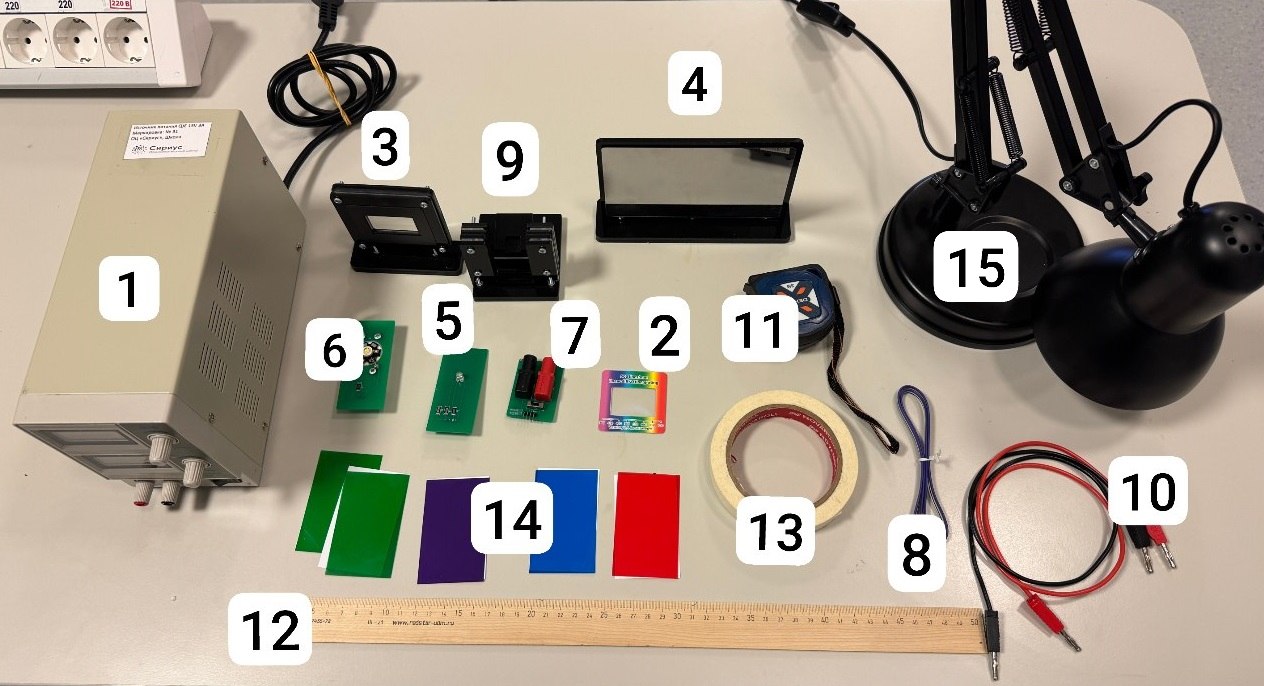

Оборудование

1. Источник питания. Запрещено подавать напряжение больше 12 В!
2. Дифракционная решётка с магнитным слоем. Убирать наклейку с дифракционной решетки запрещено!
3. Линза с магнитным слоем
4. Экран металлический
5. Источник RGB (длина волны красного света – $\lambda_\mathrm{r}=620~ нм$, зелёного – $\lambda_\mathrm{g}=520~ нм$, синего – $\lambda_\mathrm{b}=460~ нм$). Запрещено подавать напряжение больше 12 В!
6. Источник белого света. Запрещено подавать напряжение больше 12 В!
7. Адаптер питания
8. Шлейф питания
9. Держатель для источников света
10. Провод банан–банан (2 шт.)
11. Рулетка
12. Линейка
13. Малярный скотч
14. Набор светофильтров: два зелёных светофильтра и красный, синий, фиолетовый светофильтры по одному
15. Настольная лампа для освещения рабочего места

Внимание! Линза и экран сделаны из оргстекла и очень хрупкие. Будьте предельно аккуратны, чтобы не уронить их.

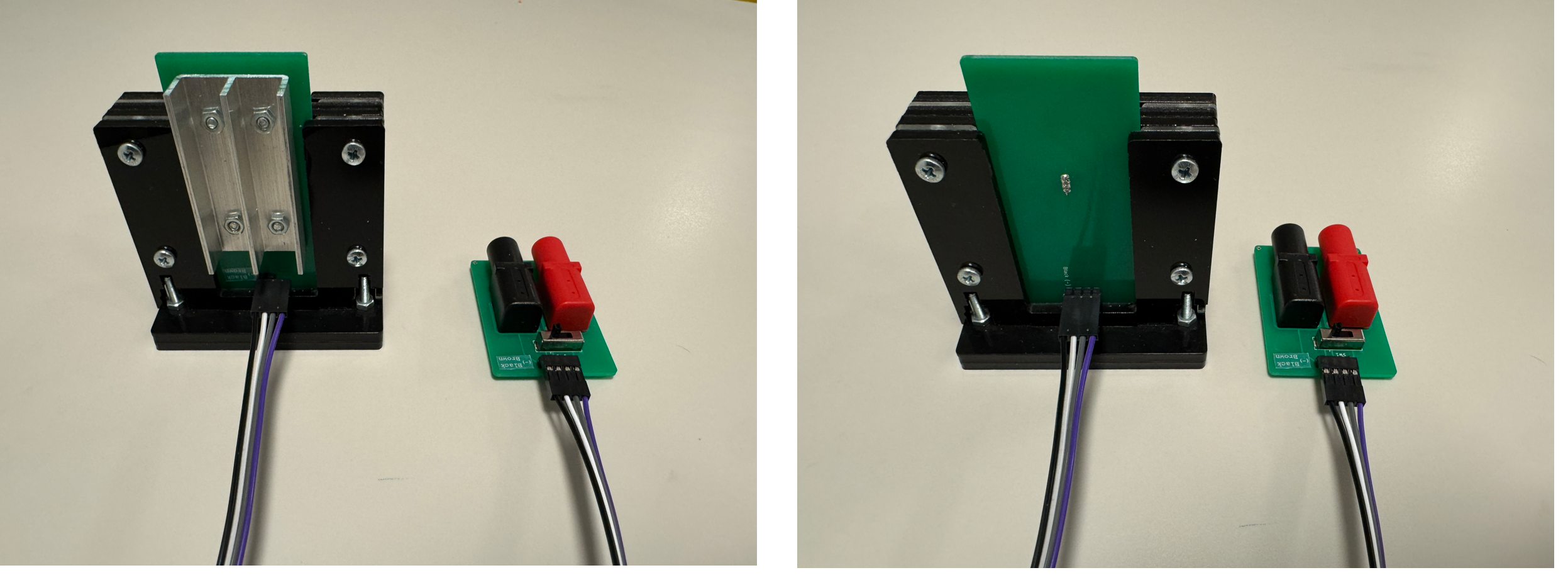

Подключение шлейфа питания производится по принципу «чёрный провод к чёрному» (подключение для источника RGB и источника белого света показано на рисунке ниже).

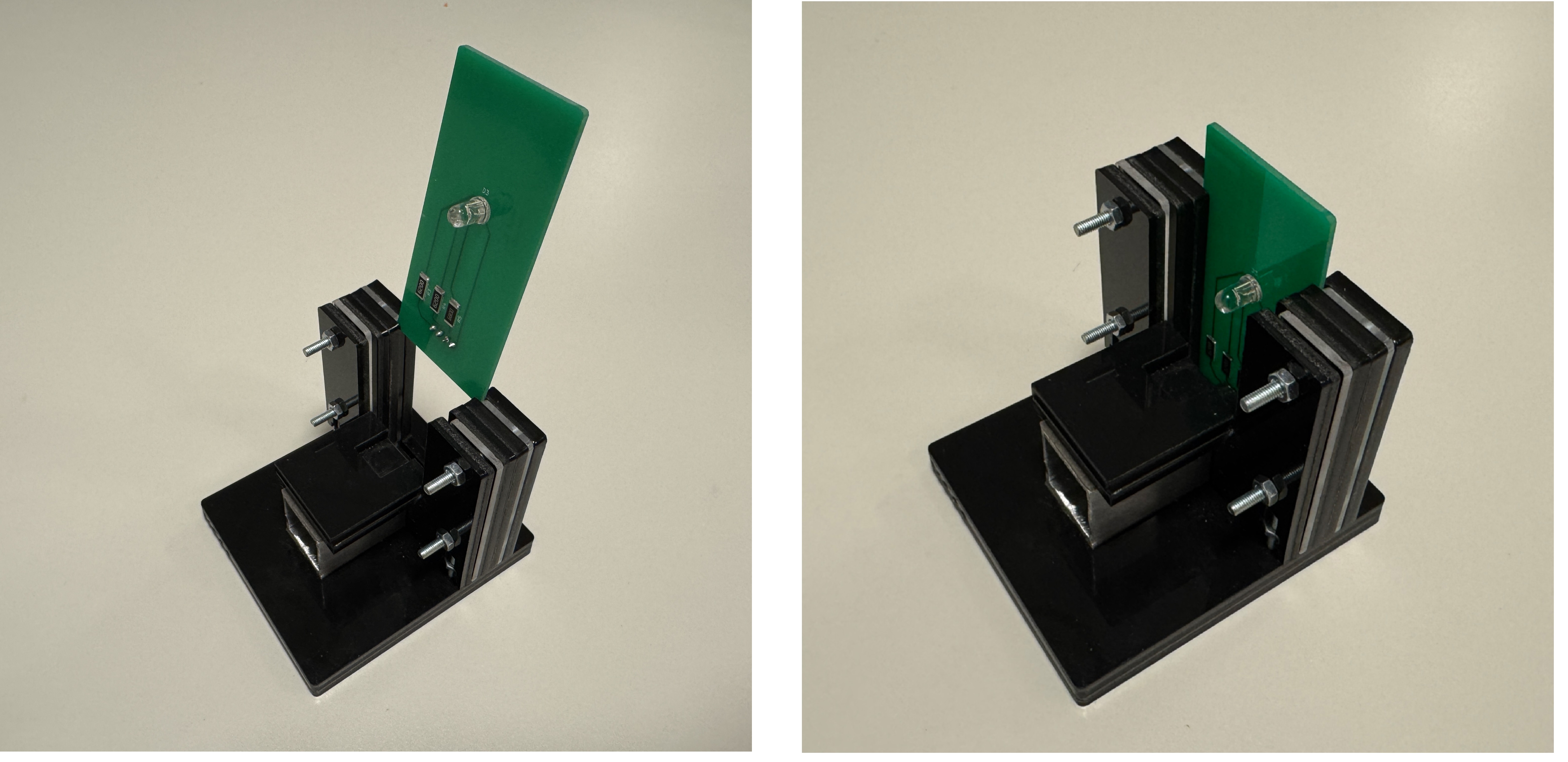

Закрепление источника RGB в держателе показано на рисунке ниже.

Переключение между режимами работы источника света осуществляется с помощью ключа на адаптере питания.

A1  ^1.00 Соберите и зарисуйте установку, позволяющую наблюдать на экране через линзу дифракционную картину от источника RGB. Как можно точнее определите период дифракционной решётки $d$. Приведите погрешность.

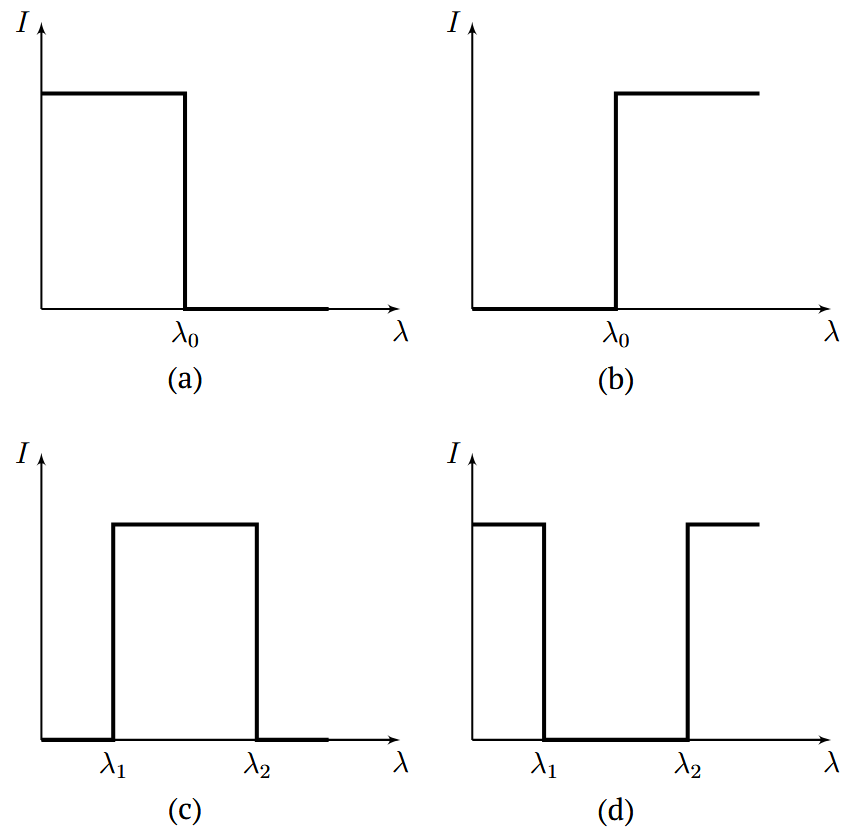

Интенсивность разных длин волн света, прошедшего через светофильтр, зависит от спектра пропускания светофильтра. На рисунке ниже качественно изображены 4 спектра пропускания (a, b, c, d) для разных светофильтров в оптическом диапазоне длин волн.

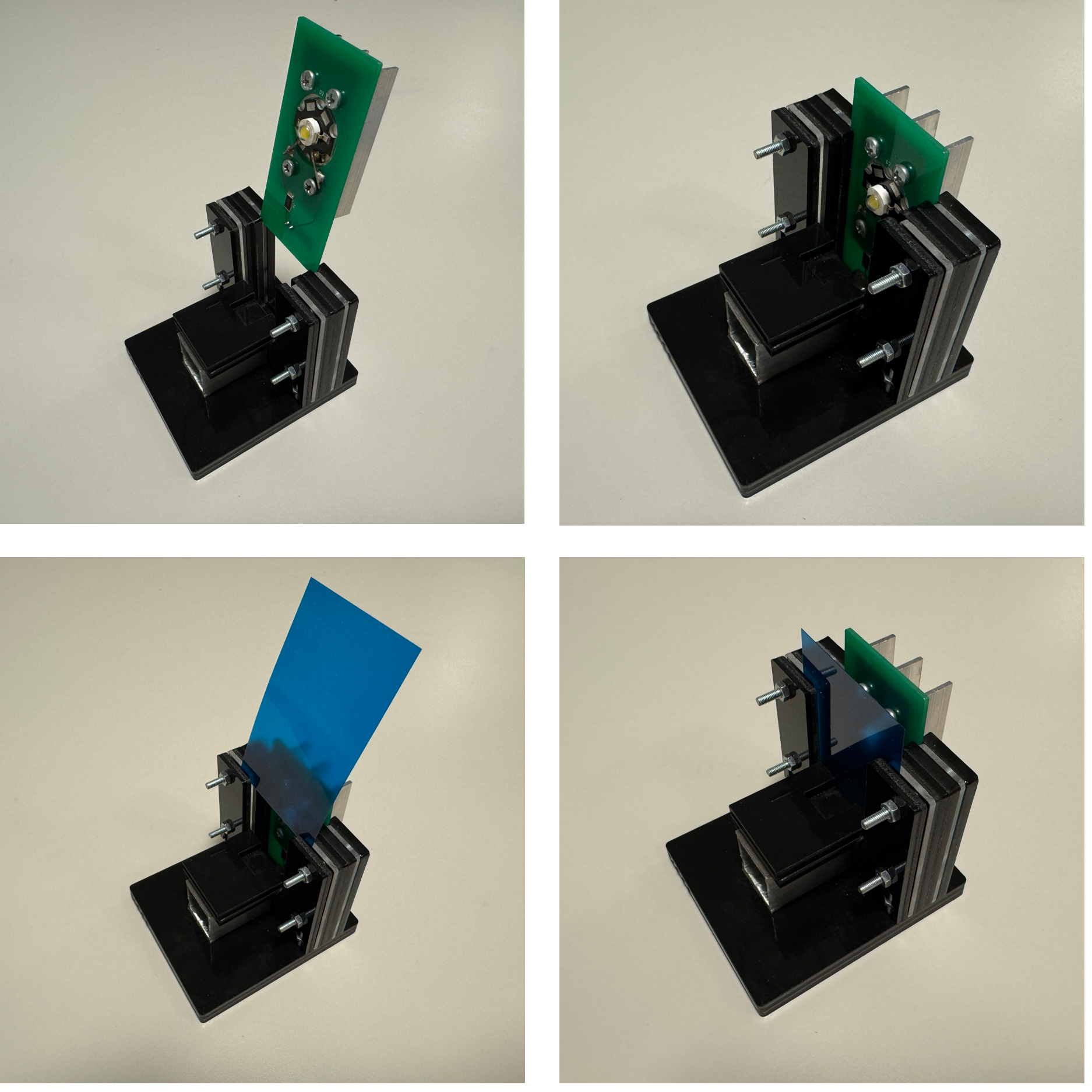

Не изменяя другие параметры установки, поместите источник белого света в держатель вместо источника RGB. Установив в держатель светофильтр, как показано на рисунке ниже, пронаблюдайте ослабление интенсивностей света некоторых длин волн. Для зелёного светофильтра используйте две выданные вам полоски зелёного цвета, сложенные вместе.

B1  ^0.40 В таблице в листе ответов для каждого светофильтра укажите букву, соответствующую его спектру пропускания (a, b, c, d).

B2  ^1.10 Определите параметры спектров ($\lambda_0$, $\lambda_1$ и $\lambda_2$) для каждого из светофильтров, приведите погрешность для каждого значения длины волны.
