Оборудование: Два конденсатора неизвестной ёмкости; мультиметр; секундомер; соединительные провода, крона.

Электролитические конденсаторы (ЭК) — конденсаторы,  в которых в качестве диэлектрика используется тонкая оксидная плёнка,  нанесённая на поверхность одного из электродов.  Их важной особенностью является полярность, то есть включать в цепь их нужно с учётом направления протекающего тока.  Плюсу ЭК соответствует длинная ножка,  а минусу — короткая,  напротив которой есть метка со знаком «—».  Все измерения следует проводить, соблюдая правильную полярность.

Сопротивление мультиметра в режиме измерения постоянного напряжения $R_V = 1{,}00~\text{МОм}$ на всех пределах измерения.

А1 Используя только мультиметр с проводами, определите отношение ёмкостей конденсаторов.

А2 Определите значения ёмкостей обоих конденсаторов.

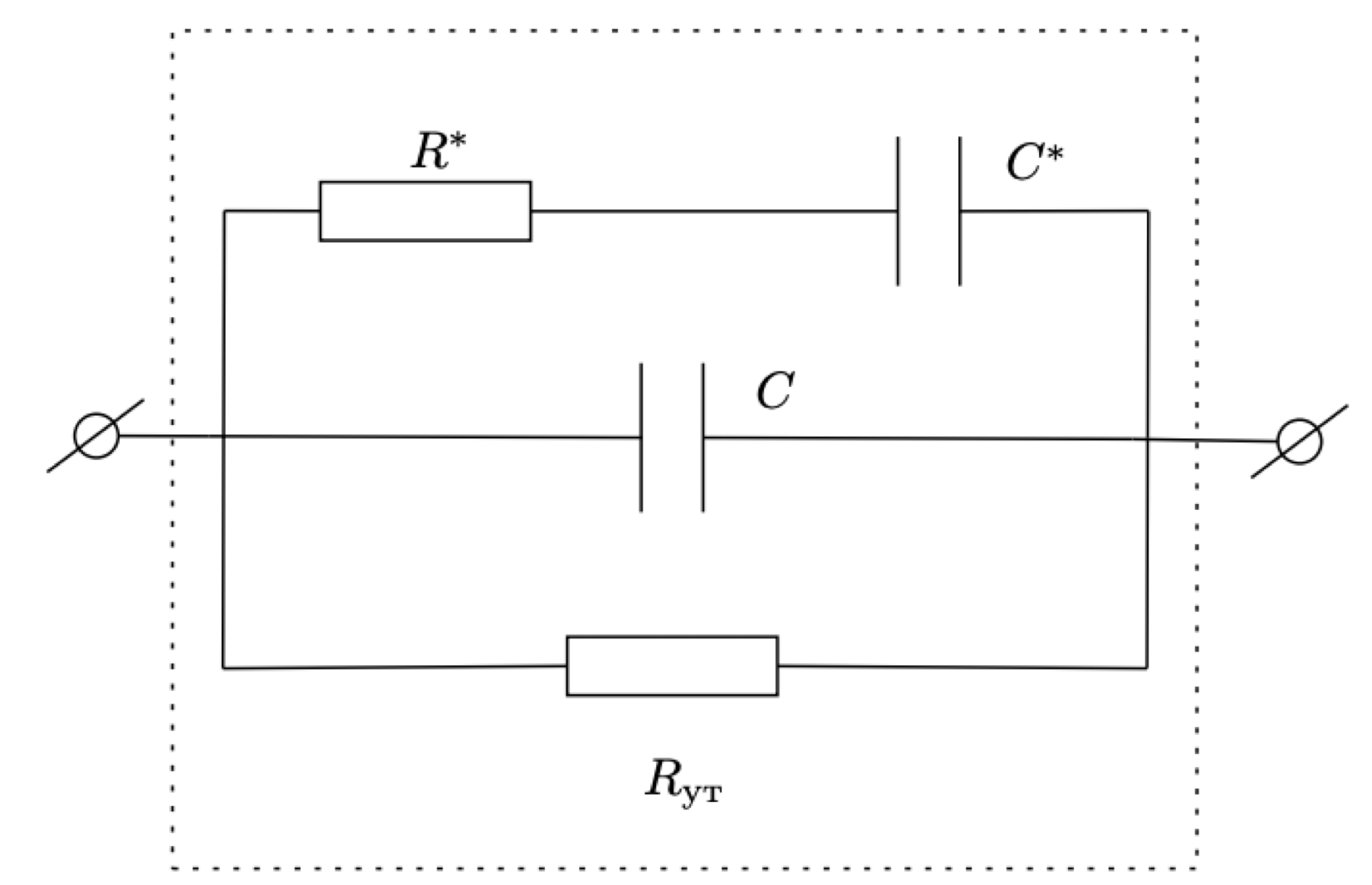

А3 Если выводы заряженного конденсатора на небольшое время $t \approx 5~\text{с}$ закоротить, а затем измерить напряжение на нём, то напряжение частично восстановится. Cчитая, что схема, представленная на рисунке, качественно описывает это явление, определите параметр $C^{*}$ этой схемы.
