В схеме, приведенной на рисунке, ключ попеременно замыкают и размыкают в те моменты, когда напряжение на первом конденсаторе равно нулю. Нарисовать график зависимости напряжения на катушке индуктивности от времени.

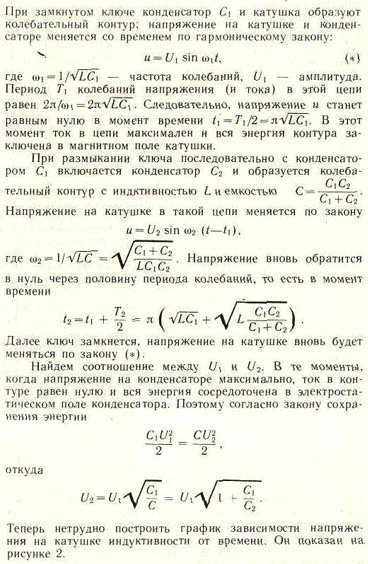

Ответ:
На рисунке $T_1 = 2\pi \sqrt{LC_1}$, $T_2=2\pi\sqrt{\cfrac{LC_1 C_2}{C_1 + C_2}}$, $U_2=U_1\sqrt{1+\cfrac{C_1}{C_2}}$
