В схеме, изображенной на рисунке 2, напряжение батарейки неизменно, а напряжение $U$ источника можно изменять. Оказалось, что при $U_1 =3~В$ ток через источник не идет.

При каком напряжении источника батарейка не будет разряжаться?

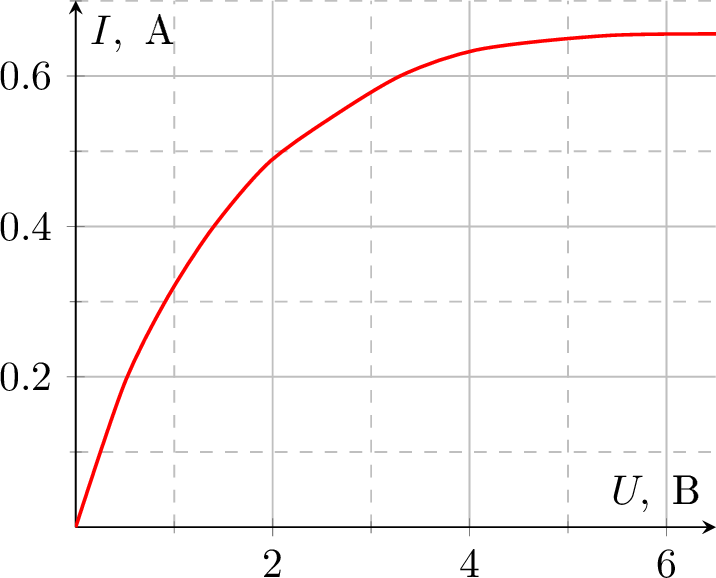

График зависимости тока через лампочку от напряжения на ней приведен на рисунке 3.
