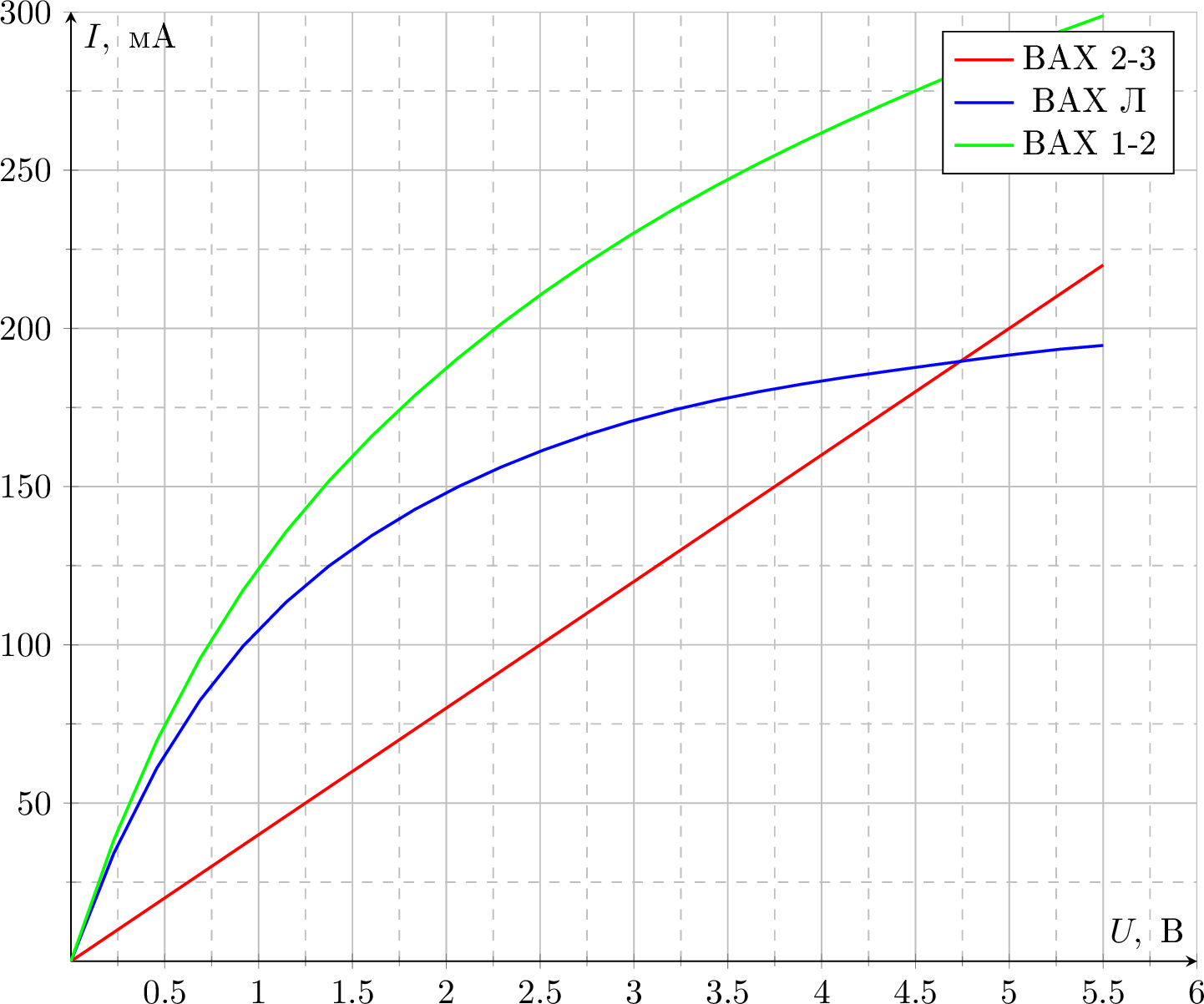

В «чёрном ящике» с тремя выводами (см. рис) находятся два резистора и нелинейный элемент (лампочка от карманного фонарика), вольт-амперная характеристика которого изображена на рисунке (график ВАХ Л). На том же рисунке изображены вольт-амперные характеристики «чёрного ящика», снятые между выводами $2-3$ и $1-2$.
1
Определите сопротивления обоих резисторов.
2
Нарисуйте схему соединения элементов «чёрного ящика» и укажите на ней значения сопротивлений резисторов.
3
Графически постройте вольт-амперную характеристику «чёрного ящика» между выводами $1-3$.
4
Предполагая, что лампочка рассчитана на напряжение $U_0 = 4.5~ В$, определите, какое напряжение нужно создать между выводами $1$ и $3$, чтобы она горела полным накалом.
Примечание. Необходимые построения следует производить непосредственно на приведённом рисунке.
