Решение
T
Условие
S
Решение
1
??
Определите сопротивления обоих резисторов.
Ответ: $$
R_1=25~Ом; R_2=50~Ом
$$
2
??
Нарисуйте схему соединения элементов «чёрного ящика» и укажите на ней значения сопротивлений резисторов.
Ответ:
3
??

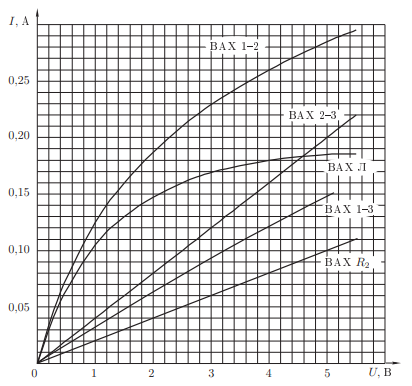

Графически постройте вольт-амперную характеристику «чёрного ящика» между выводами $1-3$.
Ответ:
4
??
Предполагая, что лампочка рассчитана на напряжение $U_0 = 4.5~ В$, определите, какое напряжение нужно создать между выводами $1$ и $3$, чтобы она горела полным накалом.
Ответ: $$
U=U_{0}+U_{23}=11.25~В
$$
