Полупроводниковый диод - это устройство, которое пропускает электрический ток только в одном направлении (см. рисунок ниже).

Если диод включить в обратном направлении (см. рисунок ниже), ток через него течь не будет.

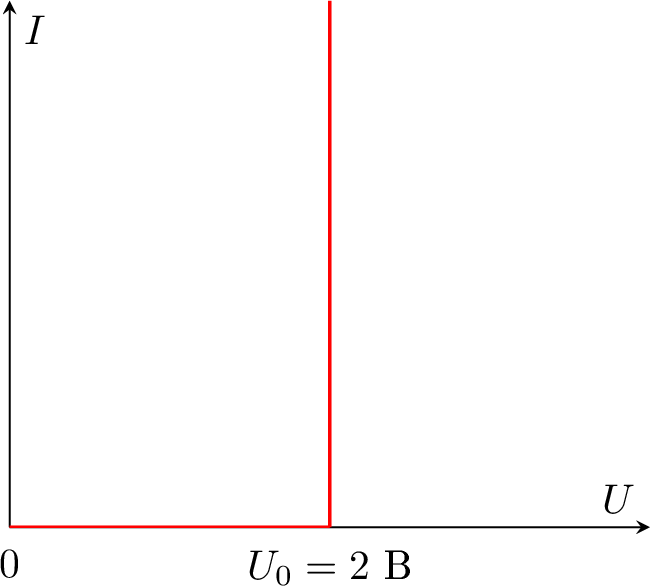

Вольт-амперная характеристика (зависимость силы тока через диод от напряжения на диоде), идеализированного диода приведена на графике (см. рисунок).

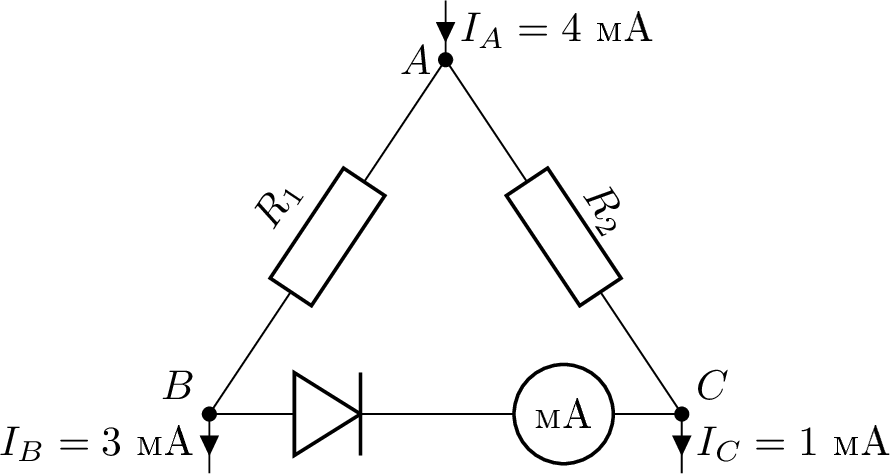

На рисунке ниже изображен фрагмент разветвленной электрической цепи.

Сопротивления резисторов равны: $R_1 = 6 ~кОм$, $R_2 = 5~кОм$.

1 Определите падение напряжения на диоде и силу тока, протекающего через миллиамперметр.

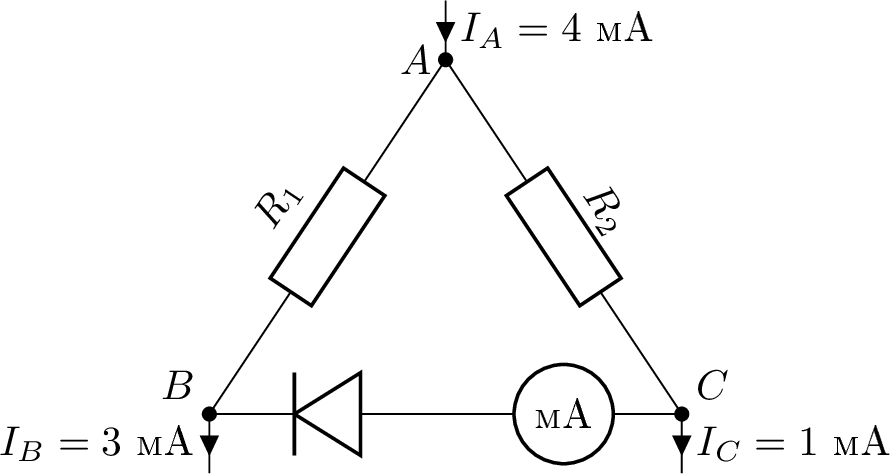

Диод включили в цепь другой полярностью (см. рисунок ниже).

Сопротивления резисторов не изменились.

2 Для этого случая определите падение напряжения на диоде и силу тока, текущего через миллиамперметр.

В обоих случаях миллиамперметр считайте идеальным.
