Реостатика

Экспериментатор Глюк проводит опыты с электрической цепью, схема которой изображена на рисунке ниже.

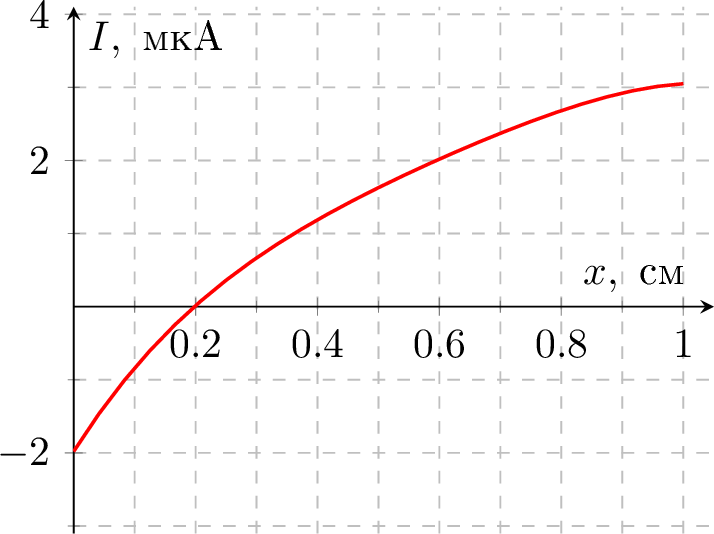

Цепь состоит из источника неизвестного напряжения $U_{0}$, резистора $R_{3} = 1~МОм$, резисторов $R_{1}$ и $R_{2}$ с неизвестными сопротивлениями, двух идеальных амперметров и реостата $1-2$ – проводника постоянного сечения, к которому подсоединён ползунок $3$. Длина реостата составляет $L = 1~м$, а его сопротивление $r = 1~кОм$. Меняя положение ползунка реостата, Глюк построил график зависимости силы тока $I_{A}$ через амперметр $A_{1}$ от длины $x$ участка $1-3$ реостата (см. рисунок ниже).

1 Найдите отношение сопротивлений $R_{1} : R_{2}$.

2 Изобразите график приближённой зависимости силы тока $I_{0}$ через амперметр $A_{2}$ от длины $x$ участка $1-3$ реостата?

3 Найдите сопротивления резисторов $R_{1}$, $R_{2}$ и напряжение источника $U_{0}$.

$\textit{Примечание}$. Все значения можно вычислять с погрешностью не более $0.1\%$.
