В «черном ящике» находятся резистор, имеющий постоянное сопротивление, и нелинейный элемент, которые могут быть включены как последовательно, так и параллельно.

Найдите сопротивление резистора.

Какой нелинейный элемент может находиться внутри «черного ящика»?

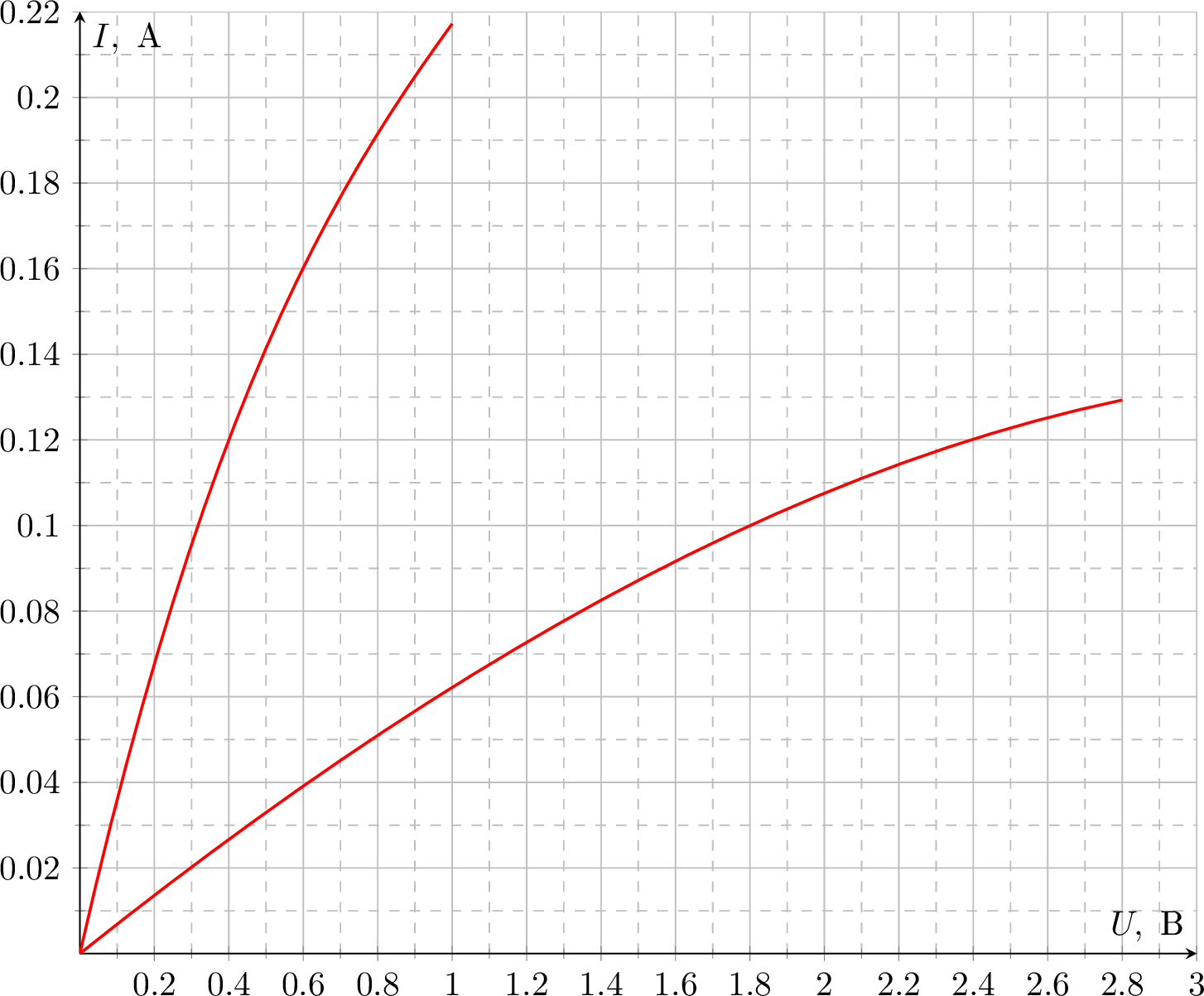

Вольтамперные характеристики для последовательного и параллельного включений элементов представлены на рисунке.
