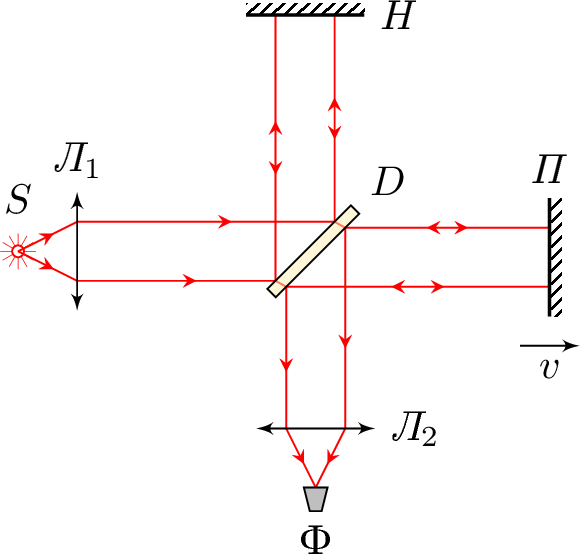

Излучение цезиевой лампы $S$ с помощью линзы $Л_{1}$ в виде параллельного пучка направляется на полупрозрачное зеркало-делитель $D$. Это излучение частично отражается от делителя и падает на неподвижное зеркало $H$. Другая часть излучения проходит через делитель и падает на подвижное зеркало $П$. После отражения от зеркал $H$ и $П$ оба пучка вновь возвращаются к делителю $D$. Часть энергии этих пучков делитель направляет в сторону линзы $Л_{2}$, которая фокусирует оба пучка на поверхность катода фотоэлемента $Ф$. Сила тока фотоэлемента пропорциональна суммарной интенсивности падающего на него потока излучения.

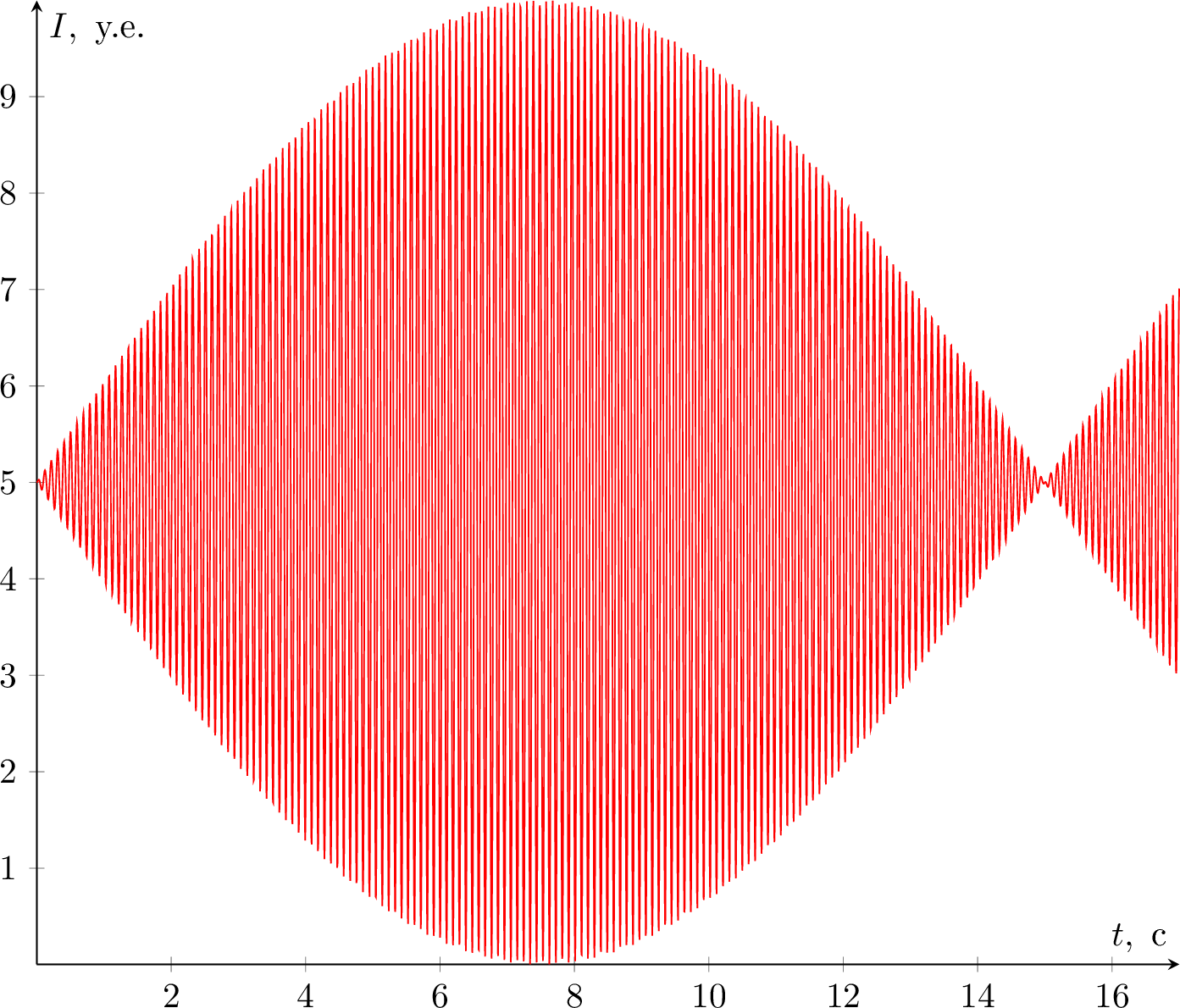

Подвижное зеркало $П$ начинает медленно двигаться от делительной пластины с постоянной скоростью $v=2.02 \cdot 10^{-6}~м/с$; при этом сила тока фотоэлемента изменяется так, как показано на рисунке ниже.
