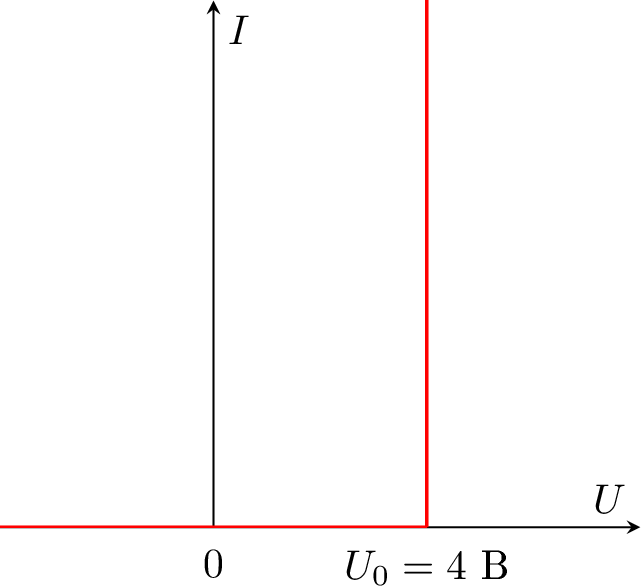

В цепи (см. рисунок) электродвижущая сила источника $\mathscr{E} = 12~В$, сопротивление резистора $R=4~Ом$, индуктивность катушки $L=0.5~Гн$, а нелинейный элемент $Э$ имеет известную вольт-амперную характеристику $I(U)$ (см. график).

В начальный момент времени ключ $K$ разомкнут, ток в катушке не течет.

1 Какое количество теплоты выделится на нелинейном элементе после замыкания ключа?

2 Построить качественный график зависимости тока в катушке от времени. Укажите характерные точки на графике. Внутренним сопротивлением источника пренебречь.
