Pho.rs: Транзистор

Содержание

Оборудование

Комплектация оборудования на столе

№	Оборудование		Количество	Хранение	Примечание	Ссылка
1	Биполярный транзистор		4		Очень легко сгорают, лучше покупать про запас	Транзистор 2N4401
2	Резистор $130~кОм$		1		Перед началом занятия нужно приклеить к резисторам этикетку/кусочек малярного скотча с подписанным номиналом	CF-25 (С1-4) 0.25 Вт, 130 кОм, 5%, Резистор углеродистый
3	Резистор $100~Ом$		1			CF-100 (С1-4) 1 Вт, 100 Ом, 5%, Резистор углеродистый
4	Резистора $2.7~кОм$		2			CF-25 (С1-4) 0.25 Вт, 2.7 кОм, 5%, Резистор углеродистый
5	Резистора $1~кОм$		2			CF-25 (С1-4) 0.25 Вт, 1 кОм, 5%, Резистор углеродистый
6	Переменный резистор $100~кОм$		1			16K1-B100K, L20KC, 100 кОм, Резистор переменный
7	Светодиод		2		Очень легко сгорают, лучше покупать про запас. Длинная ножка – плюс	BL-L522URC, Светодиод красный 15° d=5 мм 1500 мКд 660 нм
8	Конденсатор $1~мкФ$		2			К50-35, 1 мкФ, 450 В, 105°C, 20%, 6.3x11 мм, Конденсатор электролитический алюминиевый
9	Макетная плата		1			Макетная плата 830-точечная
10	Батарейка $9~В$ с колодкой	Батарейка	1	Раздельно, чтобы случайно не закоротить		Батарейка Gigant Alkaline Крона/6LR61
10	Батарейка $9~В$ с колодкой	Колодка	1	Раздельно, чтобы случайно не закоротить	Нужно обеспечить выход на плату	KLS5-BC9V-01 (FC1-5340), Колодка для "Кроны"
11	Мультиметр M838 (зеленый)		2
12	Генератор		1
13	Осциллограф		1
14	Соединительные провода	Перемычки	1
		Банан папа–Dupont папа	4			Соединительный провод Dupont папа – банан папа, 26AWG
		BNC мама–банан папа	3

Подготовка оборудования перед выполнением

Включить источники питания в сеть.
Проверить напряжение на «Кроне». В случае разрядки заменить.
Проверить работоспособность светодиодов: они начинают слабо светить при подключении к омметру.
Проверить работоспособность транзисторов: при правильном подключении к мультиметру в гнёзда $\mathrm{CBN}$ для $\mathrm{NPN}$-транзистора мультиметр показывает коэффициент усиления $\mathrm{hFE}\approx250$, при неправильном подключении – $\mathrm{hFE}\sim1$.
На резисторы необходимо наклеить этикетку$\big/$кусочек малярного скотча с подписанным номиналом, чтобы школьнику было удобнее ориентироваться.

Проверка светодиода

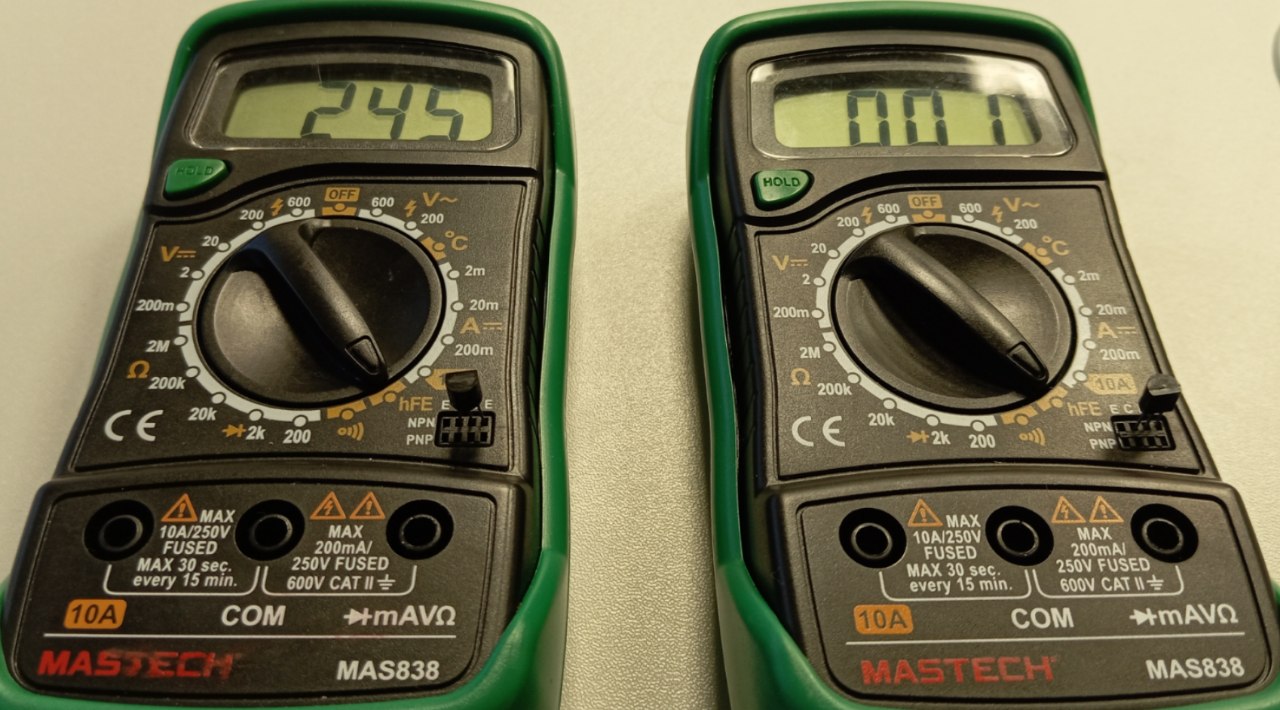

Проверка транзистора

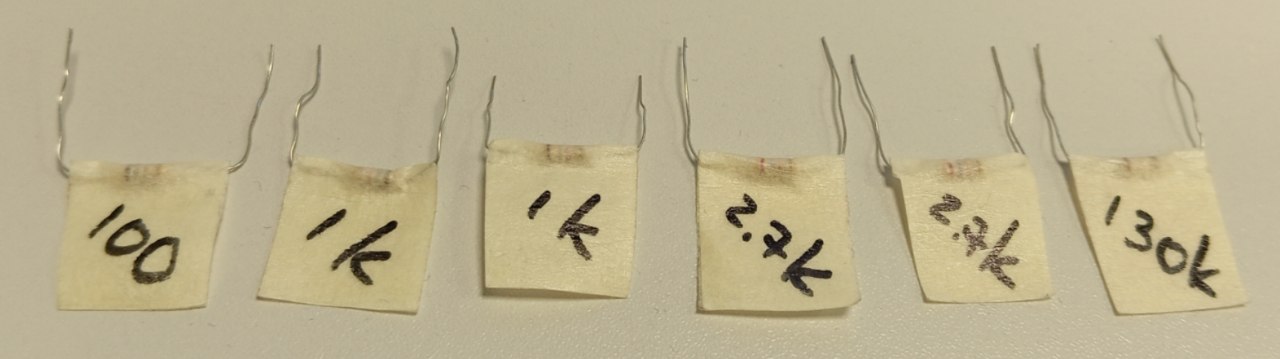

Подписанные резисторы

Возможные проблемы с оборудованием

Школьники могут сжечь транзистор или светодиод, если подадут на него слишком большое напряжение. В этом случае заменить оборудование.
Если школьник приложит горизонтальное усилие к соединительным проводам с дюпоном-папой на конце, пока он находится в плате, его кончик может обломиться. В этом случае необходимо заменить провод и достать наконечник из платы, если это возможно.

Самостоятельная уборка школьников после выполнения эксперимента

Отсоединить все провода, а также отсоединить колодку от батарейки.
Выключить генератор и осциллограф.

Подготовка оборудования во время пересменки

Проверить напряжение на батарейке, работоспособность светодиодов и транзисторов.

Работа со школьниками

Перед началом работы

Объяснить кратко принцип работы транзистора и его применения в современной электротехнике.
Предупредить об осторожном обращении с проводами дюпон–папа (вытаскивать без горизонтального усилия). Предупредить о «горючести» светодиодов и транзисторов. Если провода колодки чисто технически могут замкнуться, также предупредить школьников об этом.

Во время работы

Оперативно заменять сгоревшие транзисторы и светодиоды.
При сборке схем требовать и контролировать «чистоты сборки».
Проконтролировать, что схема для пункта 6 собрана правильно и работает. Подсказывать, если это необходимо.

После окончания работы

Привести краткое теоретическое обоснование полученных в задаче характеристик.
