1a  ^1.20 Найдите вывод базы транзистора. Зарисуйте схему измерений.

Выводы $12$	БК	БЭ	ЭК	ЭБ	КБ	КЭ
$U_V,~В$	$9.4$	$9.4$	$1.2$	$1.5$	$0$	$0$

1b  ^0.80 Определите тип транзистора: $p-n-p$ или $n-p-n$.

2  ^4.00 Найдите выводы эмиттера и коллектора. Для этого соберите цепь по схеме рис. 2. Снимите зависимость тока коллектора $I_\text{К}$ от тока базы $I_\text{Б}$. Вычислите коэффициент усиления по току $h_{21\text{Э}}=I_\text{К}/I_\text{Б}$.

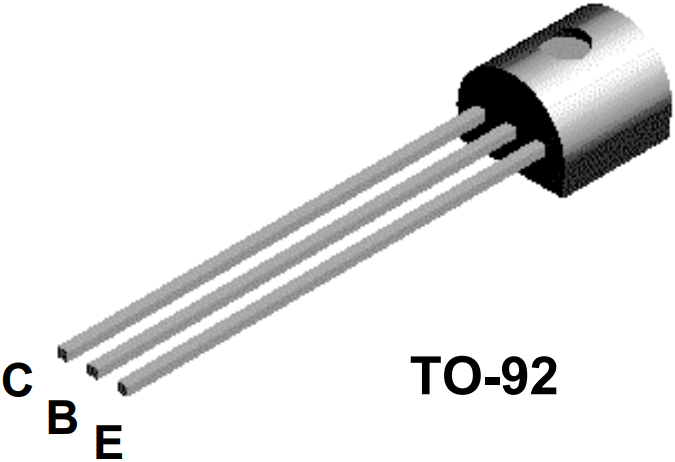

Теперь поменяйте местами выводы эмиттера и коллектора. Снимите аналогичную зависимость и вычислите коэффициент усиления $h_{21\text{К}}=I_\text{Э}/I_\text{Б}$. Должно получиться $h_{21\text{Э}} > h_{21\text{К}}$. Схематически укажите выводы транзистора.

Правильное подключение (внизу эмиттер)

$I_Б, ~мкА$	$0$	$10$	$20$	$30$	$50$
$I_К, ~мА$	$0$	$2.7$	$5$	$7.3$	$13$

Неправильное подключение (внизу коллектор)

$I_Б,~ мкА$	$0$	$10$	$20$	$30$	$40$	$50$
$I_К,~ мкА$	$0$	$80$	$160$	$250$	$350$	$500$

Примечание: Наличие резистора $100 ~Ом$ в цепи коллектора обязательно. Без него транзистор приходит в насыщение, $I_{К}=100~мА$, и получается неверный ответ $h_{21К}=1000$, неправильно определяются коллектор–эмиттер.

3  ^3.00 Соберите цепь по схеме рис. 3. Снимите зависимость тока коллектора $I_\text{К}$ от напряжения база–эмиттер $U_\text{БЭ}$.

Транзистор резко открывается при $U_{БЭ}=600~мВ$.

$U_{БЭ},~ мВ$	$0$	$340$	$450$	$500$	$540$	$560$	$590$	$617$	$638$	$648$	$656$	$661$	$665$	$670$	$676$
$I_К,~ мА$	$0$	$0$	$0.0014$	$0.01$	$0.052$	$0.11$	$0.35$	$1.05$	$2.57$	$3.89$	$5.22$	$6.38$	$7.24$	$8.21$	$8.91$

4  ^2.00 Соберите усилитель (см. рис. 4, $R_\text{К}=100~\text{Ом}$). Коэффициентом усиления называется величина $K_u=U_\text{вых}/U_\text{вх}$. На вход подавайте синусоидальный сигнал с амплитудой, не превосходящей $0.5~В$. Подберите значение $R_\text{Б}$ в диапазоне $20\ldots230~\text{кОм}$ так, чтобы выходной сигнал был также синусоидальным. Если вы замечаете нелинейные искажения формы сигнала, попробуйте уменьшить амплитуду. Исследуйте зависимость коэффициента усиления $K_u$ от частоты сигнала. Исследуйте весь возможный диапазон частот.

5  ^3.00 Постройте график зависимости $K_u(f)$ в удобных координатах. Определите нижнюю граничную частоту $f_\text{н}$ и верхнюю граничную частоту $f_\text{в}$ (частоты, на которых коэффициент усиления в $\sqrt2$ раз меньше максимального значения).

6  ^4.00 Соберите схему согласно рис. 5: $R_1=2.7~\text{кОм}$, $R_2=1~\text{кОм}$. Между выходами $\rm X$, $\rm Y$ и землей включите светодиоды. Подавая на входы $\rm A$, $\rm B$ по очереди импульс положительного напряжения (показано пунктиром), опишите, как ведут себя светодиоды. Объясните результаты наблюдений.

Собранная схема называется симметричным статическим триггером с инверсными выходами (с резистивной связью).

7  ^2.00 Получите выходную характеристику транзистора (зависимость тока коллектора $I_\text{К}$ от напряжения $U_\text{КЭ}$ при фиксированном токе базы). Используйте для этого схему на рис. 6. В качестве резистора, задающего ток базы, используйте резистор $130~кОм$. Зарисуйте схему измерений.

Собираем схему. Видим, что ток выходит на насыщение $I=15~мА$ при напряжениях больше $2~В$.

$U_{КЭ},~ В$	$0$	$0.03$	$0.04$	$0.046$	$0.067$	$0.1$	$3.5$	$5.28$	$6.94$	$8$
$I_{К},~ мА$	$0$	$0.158$	$0.306$	$0.47$	$1.19$	$2.89$	$15.32$	$16.04$	$16.45$	$16.8$
