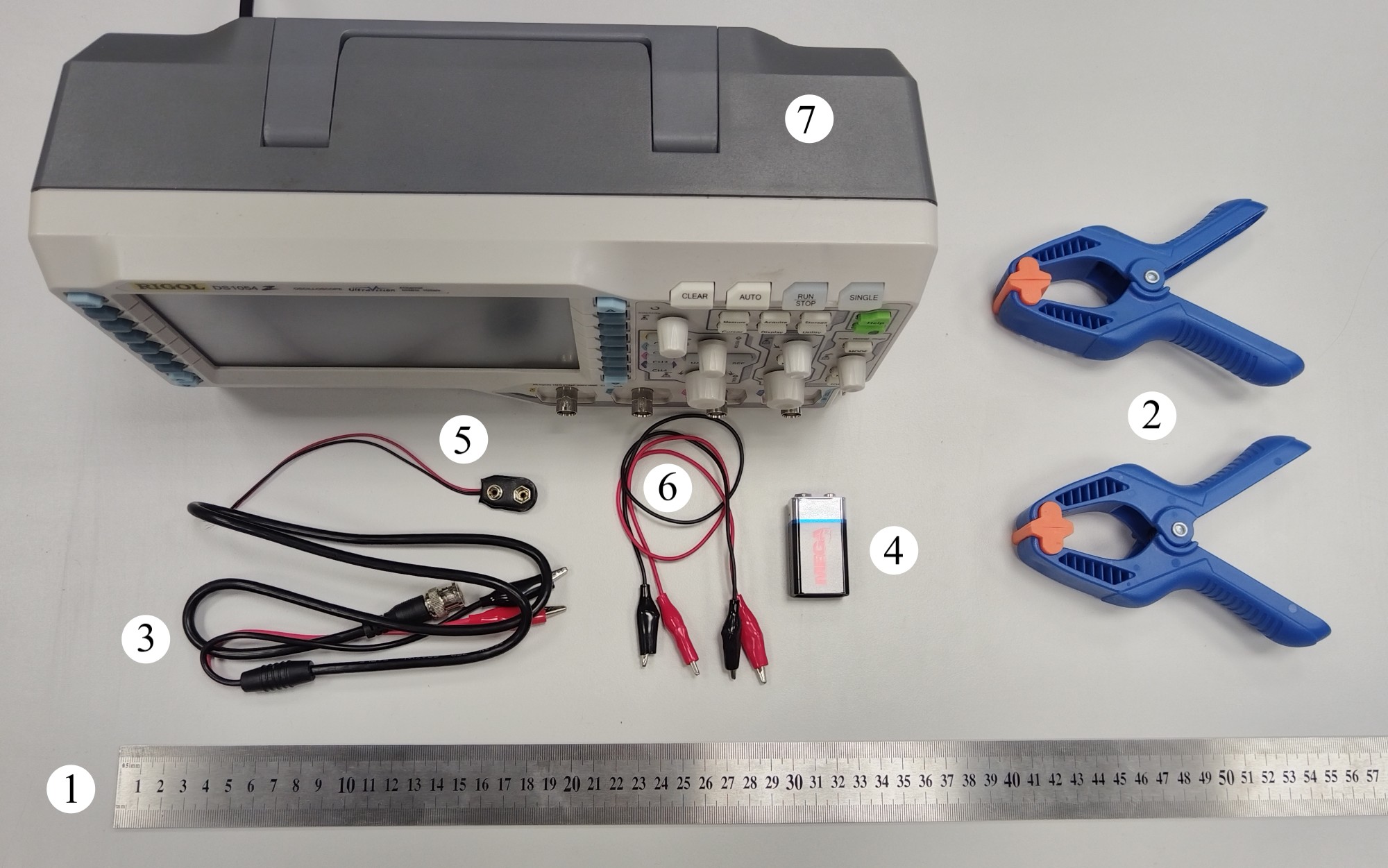

Оборудование

1. Стальная линейка $1~ м$
2. Струбцины $\times2$
3. Провод BNC–крокодил
4. Батарейка «Крона»
5. Колодка для «Кроны»
6. Провод крокодил–крокодил $\times2$
7. Осциллограф

A1

Включите осциллограф и определите назначение регулировочных ручек.
Научитесь

• менять масштаб по вертикали и горизонтали;
• сдвигать осциллограмму вверх и вниз;
• задавать канал и уровень синхронизации;
• считывать показания постоянно или однократно;
• выставлять курсор и считывать данные о его положении.


A2  ^12.00

Закрепите линейку, оставив свободный конец. Период колебаний линейки увеличивается с увеличением длины $L$: $T \propto L^\alpha$. Определите $\alpha$.

A3  ^3.00 Подзовите преподавателя и получите эту часть задания персонально.
