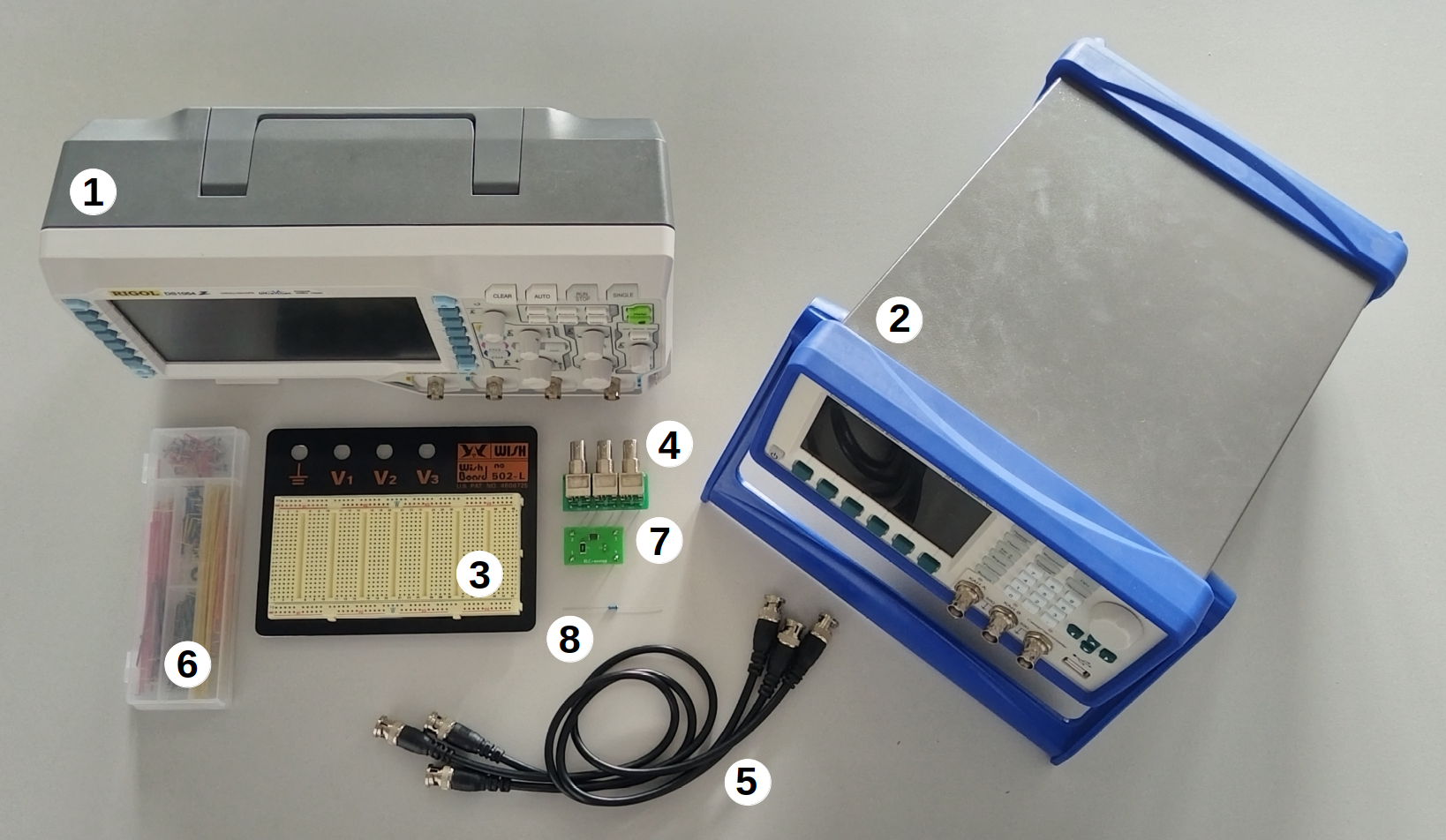

Печатная плата с резистором, катушкой и конденсатором
Резистор 100 Ом
Внимание! Схемы нужно собирать так, чтобы оплётки («земли») всех проводов осциллографа и генератора были подключены к одной точке.
Внимание! Удвоенная амплитуда на каждом элементе не должна превышать 3 В на протяжении всей работы.
Часть А. Резистор
A1
1.00
Определите сопротивление резистора $R_1$. Зарисуйте используемую электрическую схему, приведите результаты измерений и расчетов.
Часть B. Конденсатор
B1
0.30
При помощи макетной платы соедините последовательно генератор, конденсатор $C_1$ и резистор $R_1$. Используйте два канала осциллографа для измерения напряжения на генераторе и на конденсаторе $C_1$. Зарисуйте используемую электрическую схему.
B2
1.70
Изменяйте частоту и заносите в таблицу значения удвоенных амплитуд напряжения на генераторе и на конденсаторе $C_1$ при разных частотах.
B3
2.00
Постройте линеаризованный график и определите ёмкость конденсатора $C_1$.
Часть C. Катушка
C1
1.00
Определите активное сопротивление $r$ катушки $L_1$. Опишите проводимые измерения, зарисуйте электрическую схему, приведите результаты измерений и расчетов.
C2
0.30
Соедините последовательно генератор, катушку $L_1$ и резистор $R_1$. Используйте два канала осциллографа для измерения напряжения на генераторе и на резисторе $R_1$. Зарисуйте используемую электрическую схему.
C3
1.70
Изменяйте частоту и заносите в таблицу значения удвоенных амплитуд напряжения на генераторе и на резисторе $R_1$ при разных частотах.
C4
2.00
Постройте линеаризованный график (с учетом $r$) и определите индуктивность катушки $L_1$.
