Изгиб линейки синей

В данной задаче требуется оценка погрешностей!

Теоретическая справка

В этой задаче вам предстоит изучить изгибную деформацию. Под изгибной деформацией понимают искривление осей различных стержней. Изгибная деформация в точке характеризуется радиусом кривизны оси стержня. Для произвольной кривой изогнутой в одной плоскости (см. рисунок 1) радиус кривизны рассчитывается как отношение малой длины дуги кривой $\mathrm dl$ к величине изменения угла направления касательной к ней $\mathrm d\alpha$:\begin{equation}
R=\frac{\mathrm dl}{\mathrm d\alpha}.
\end{equation}Величину $R^{-1}$ обратную радиусу кривизны называют кривизной.

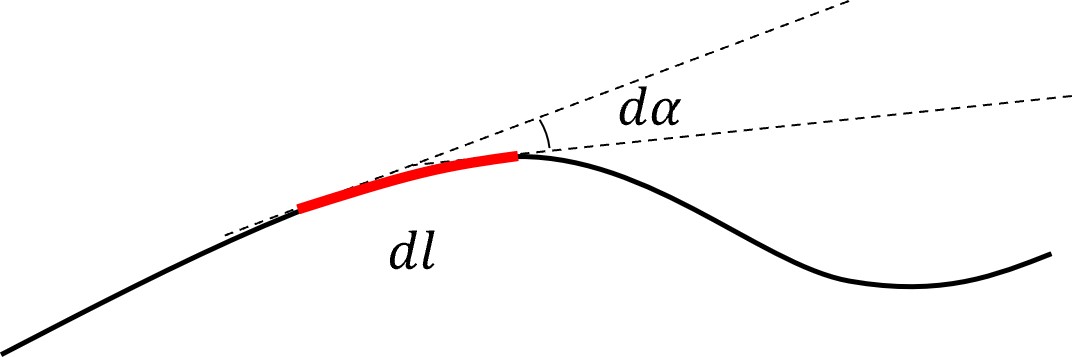

Рис.1. К определению радиуса кривизны в точке кривой линии

Если рассмотреть небольшой кусочек стержня (рисунок 2), то под действием изгибного момента $M$ он искривляется так, что часть его слоев растягивается, а часть сжимается. Некоторая линия внутри стержня остается недеформируемой. За счет изгиба в сечении стержня возникают силы упругости, создающие момент сил относительно недеформируемой линии. Этот момент сил уравновешивает момент внешних сил, из за которого возникает изгиб.

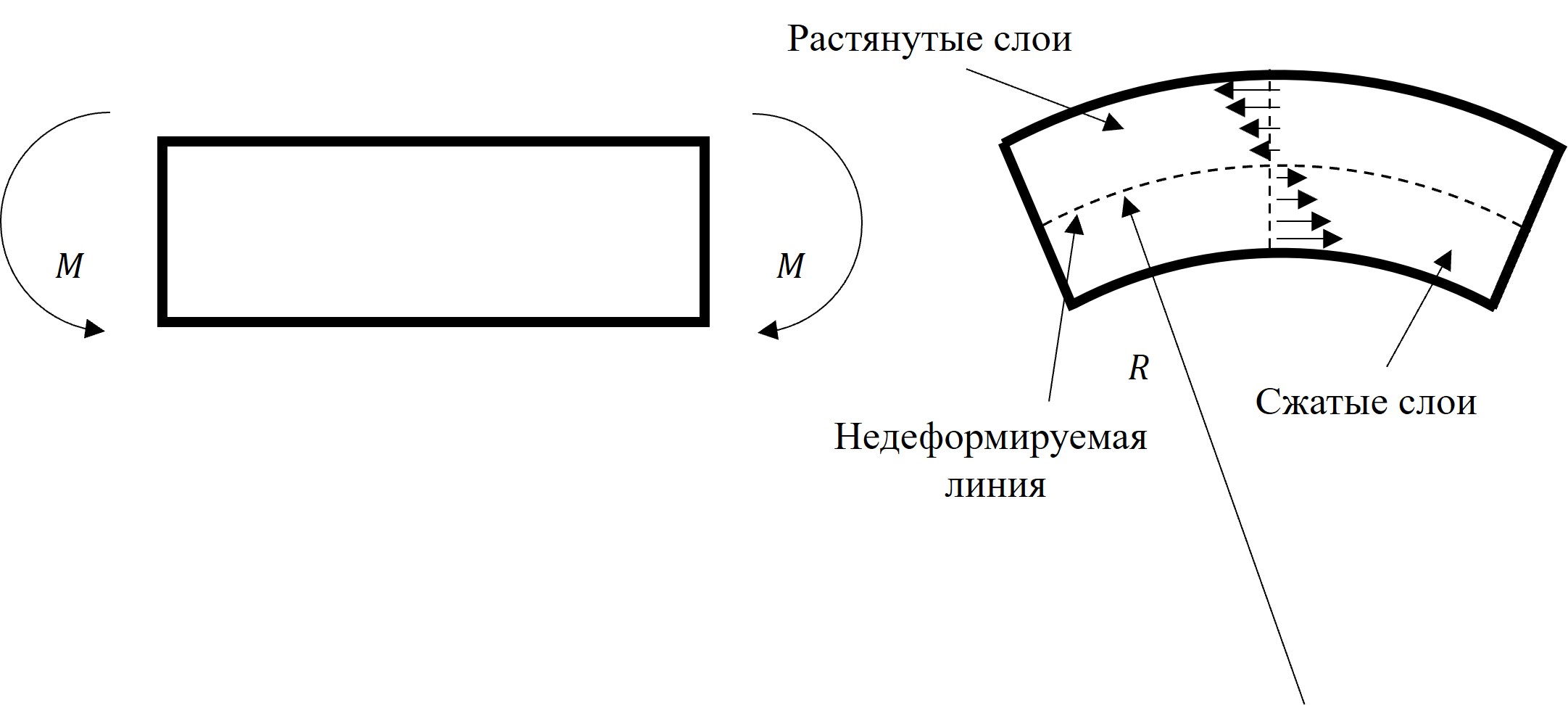

Рис. 2. Изгиб участка стержня

Закон Гука для упругих изгибных деформаций стержня состоит в том, что кривизна малого кусочка стержня пропорциональна изгибному моменту сил:
\begin{equation}
 M=\frac{B}{R}.
\end{equation}Будем называть коэффициент пропорциональности изгибной жесткостью стержня.

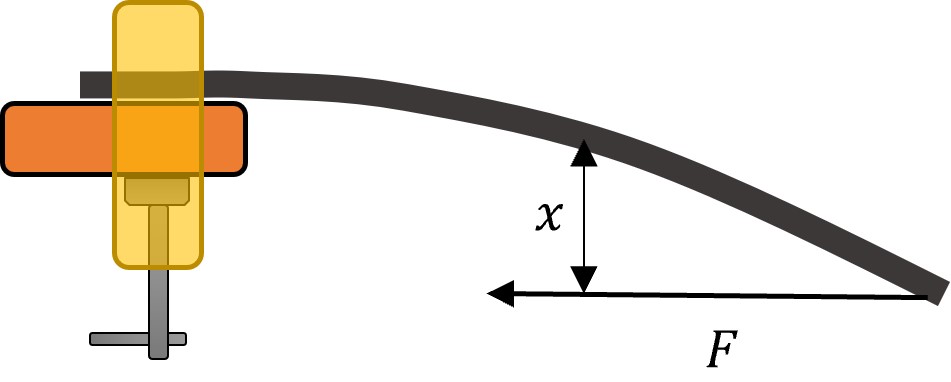

Типичным примером изгибной деформации является изгиб балки с одним жестко закрепленным горизонтальным концом под действием силы, приложенной к ее второму концу (рис. 3).

Рис. 3. Изгиб участка стержня

В этом случае балка деформируется неоднородно, то есть ее кривизна в каждой точке неодинакова. Изгибный момент внешних сил, действующих на сечение балки,  на расстоянии $x$ от линии действия силы $F$, может быть вычислен как:

\begin{equation}
 M=Fx.
\end{equation}То есть в этом случае, если балка деформируется упруго, кривизна балки будет прямо пропорционально зависеть от $x$.

Если положить длинную балку на цилиндрическую поверхность, так чтобы центр балки касался поверхности, и вывести из состояния равновесия, то балка начнет колебаться, качаясь на цилиндрической поверхности.

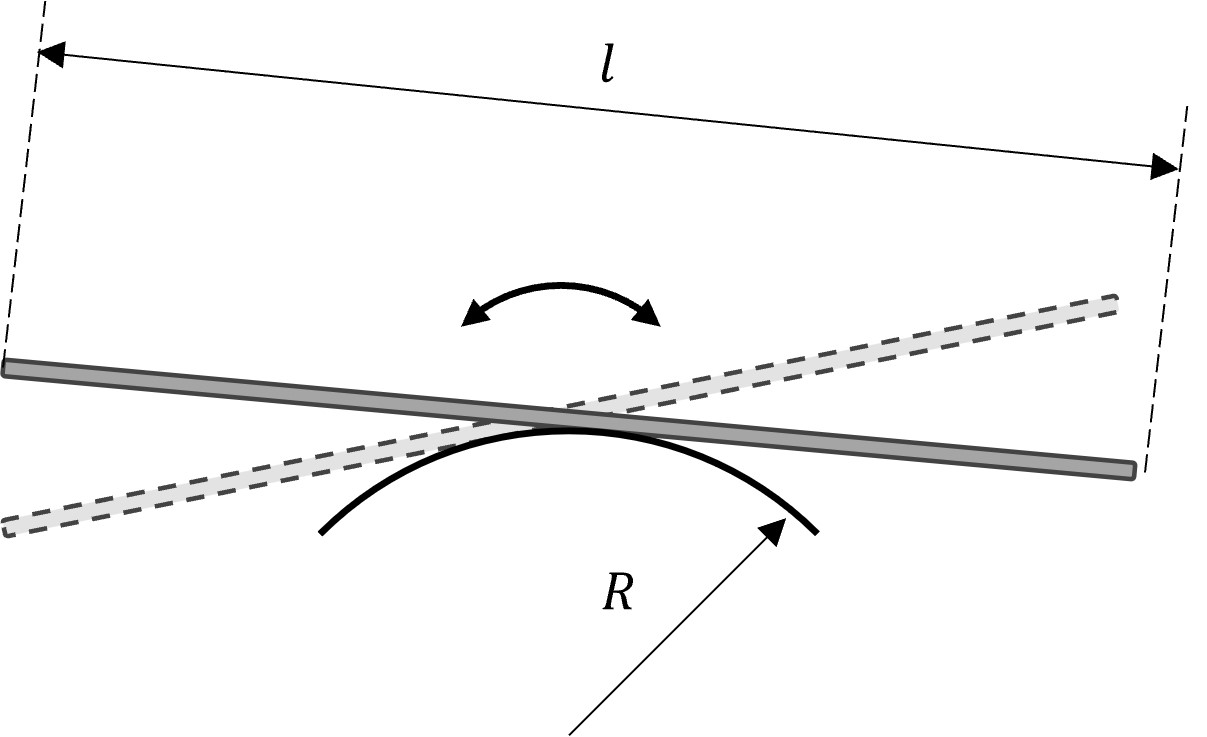

Колебания балки на цилиндрической поверхности

Период таких колебаний может быть рассчитан как:
\begin{equation}
T=2\pi\sqrt{\frac{l^2}{12gR}},
\end{equation}где $R$ – радиус кривизны поверхности, $l$ – длина балки.

Задание

Исследование кривизны линейки

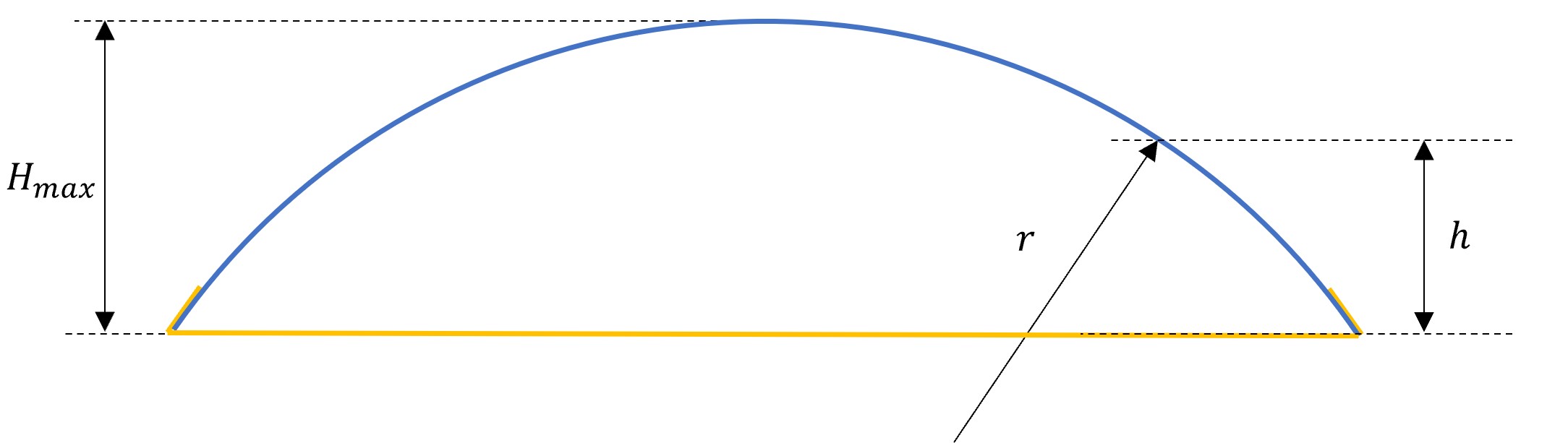

A1  2.70 Стяните скотчем два конца пластиковой линейки (рисунок 4). Проделайте это так, чтобы к скотчу была обращена сторона линейки с делениями. Расстояние между наиболее удаленной от скотча точки линейки и полоской скотча должно составить в этом упражнении $H_{\max}=9.5~см$. Линейка будет деформирована неоднородно. Измерьте зависимость кривизны $r^{-1}$ поверхности линейки в зависимости от расстояния $h$ между поверхностью и полоской скотча $h$.

A2  2.30 Постройте график исследованной зависимости. Как должен вести себя график данной функции теоретически? Можно ли сказать, что полученные экспериментальные данные соответствуют теоретическим предположениям?

К определению изгибной жесткости линейки

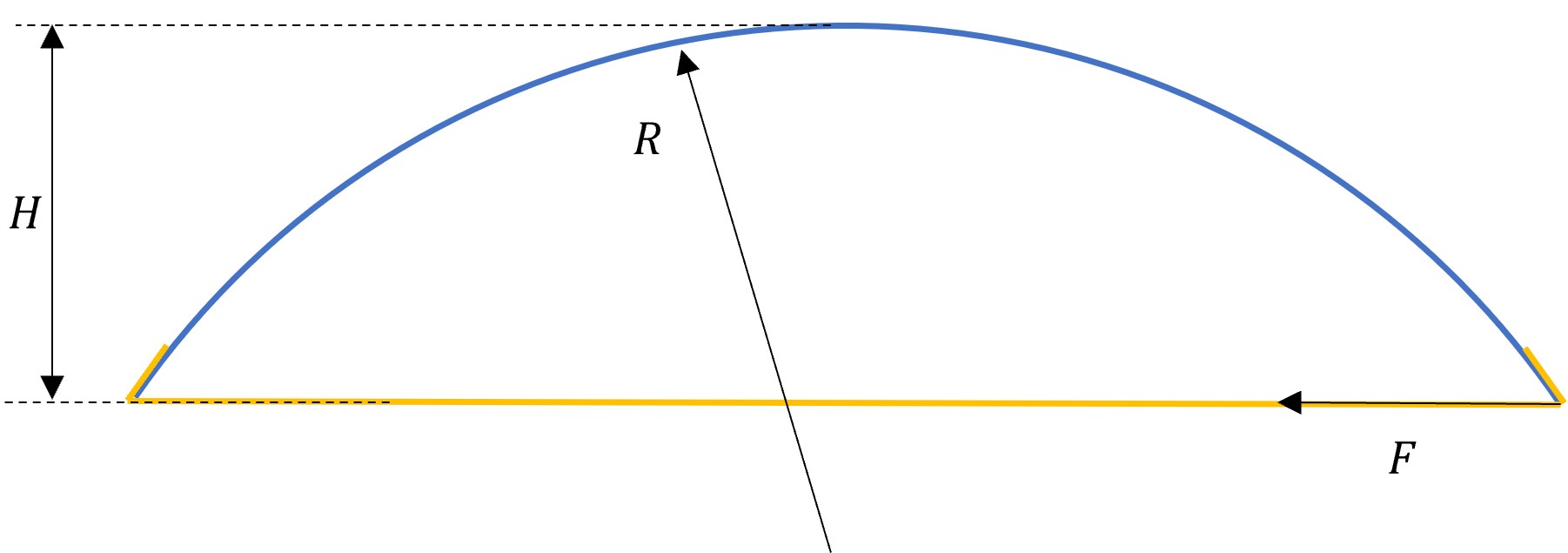

A3  2.60 Для разных степеней стягивания линейки (рисунок 5) измерьте кривизну $R^{-1}$ поверхности линейки в максимально удаленной от скотча точке, измерьте силу стягивания концов линейки $F$ и расстояние $H$ между максимальной удаленной от скотча точки поверхности линейки и скотчем. Проведите измерения для нескольких точек из диапазона высот $H$ от $0$ до $H_{\max}$.

A4  0.70 Рассчитайте для каждой исследованной степени изгиба линейки величину изгибного момента $M$, действующего на максимально удаленную от скотча точку линейки.

A5  1.70 Постройте график зависимости $R^{-1}$ от $M$. Определите изгибную жесткость линейки $B$.

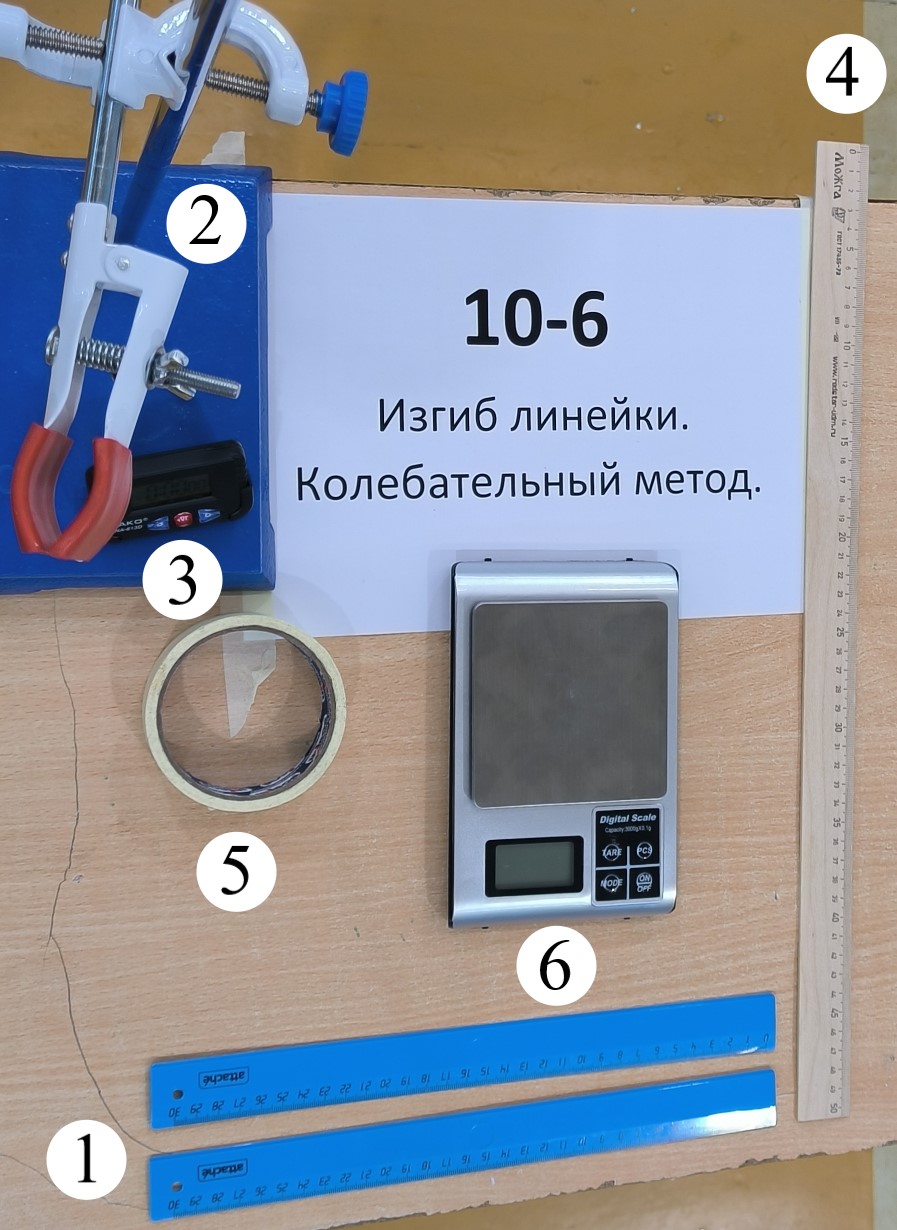

Оборудование

  1. Пластиковая линейка $30~см$
  2. Штатив с лапкой и муфтой
  3. Секундомер
  4. Линейка деревянная $50~см$
  5. Малярный скотч
  6. Электронные весы
