Что купить?
| № | Наименование | Количество | Ссылка |
|---|---|---|---|
| 1 | Мультиметр M830/M838 | 2 | Zip2002 |
| 2 | Пара проводов (кр/ч) крокодил-банан (подключать к мультиметру) | 3 | Ozon |
| 3 | Предохранитель 0.25А/250В | 2 | ЧипДип |
| 4 | Источник постоянного тока 0-15В/2А | 1 | Маркет |
| 5 | Шприц 20мл с иглой 0.8х40 | 1 | ДеалМед |
| 6 | Одноразовый стакан прозрачный 150 мл | 1 | Комус |
| 7 | Стакан полипропиленовый 500 мл | 1 | Минимед |
| 8 | Бутылка пластиковая с узким горлом 500 мл | 1 | Комус |
| 9 | Канцелярская кнопка | 1 | Комус |
| 10 | Струбцина G-образная 50/75/100 мм | 1 | Лемана |
| 11 | Термопот (или любой термос/термостат) | 1 | ВИ |
| 12 | Чайник электрический (не обязательно такие, как по ссылке) | 1 | ВИ |
| 13 | Транспортир | 1 | Комус |
| 14 | Проволока Медная мягкая ММ 0.15 мм ( 650 м ) 100г | 1 | ЧипДип |
| 15 | Шкив-стрелка | 1 | - |
| 16 | Термометр | 1 | Ozon |

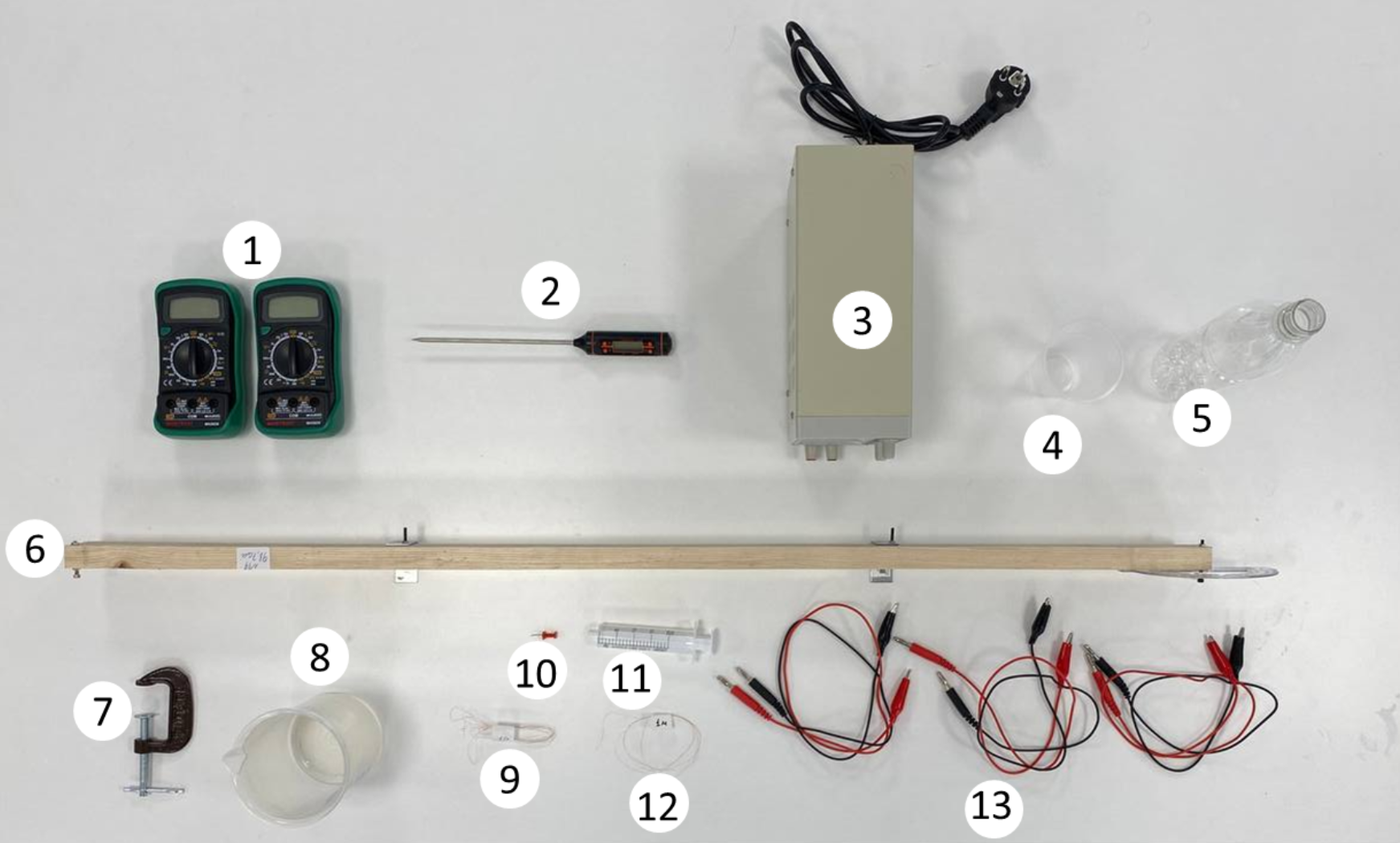

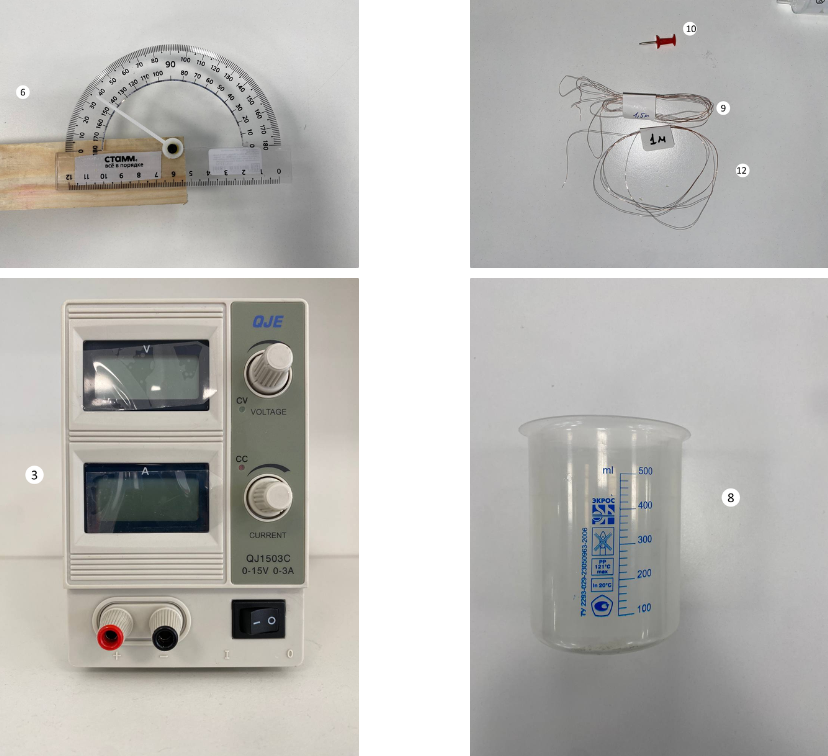

| № | Наименование | Хранение | Количество |
| 1 | Мультиметр(вольтметр, амперметр, омметр) | Общее | 2 |
| 2 | Герметичный термометр | Общее | 1 |
| 3 | Источник питания (1502D) диапазоном $0-15В, 2А$ | Общее | 1 |
| 4 | Одноразовый стакан прозрачный $150мл$ | Box | 1 |
| 5 | Пластиковая бутылка $0.5л$ (можно без крышки) | Box | 1 |
| 6 | Установка(перемещать установку в пределах стола разрешается) | Box | 1 |
| 7 | Струбцина | Общее | 1 |
| 8 | Стакан полипропиленовый $500мл$ | Box | 1 |
| 9 | Моток медной неизолированной проволоки диаметром $0.15мм$ длиной $1м$ | Box | 1 |
| 10 | Силовая кнопка | Box | 1 |
| 11 | Шприц 20мл | Box | 1 |
| 12 | Моток медной неизолированной проволоки диаметром $0.15мм$ длиной $1.5м$ | Box | 1 |
| 13 | Набор проводов с зажимами типа банан-крокодил | Общее | 3 |
- Важно, что провод должен быть неизолированным(и нелакированным), чтобы участники могли подключить щупы мультиметра к любому участку проволоки.
- Материал проволоки — медь. Нихром брать не стоит, потому что проволока из этого материала обладает большим сопротивлением, а в сумме с сопротивлением двух мультиметров, источнику питания не хватит мощности.
- Одноразовый стаканчик должен быть выполнен из прозрачного материала, так как другие вариации исполнения стакана используют красители, которые влияют на прочность стакана и приводят к появлению трещин на стенках при протекании их силовой кнопкой.
- Предпочтительнее использовать термометр с выносным датчиком, чтобы при измерении температур горячей воды, ее испарения не приводили к поломке термометра.

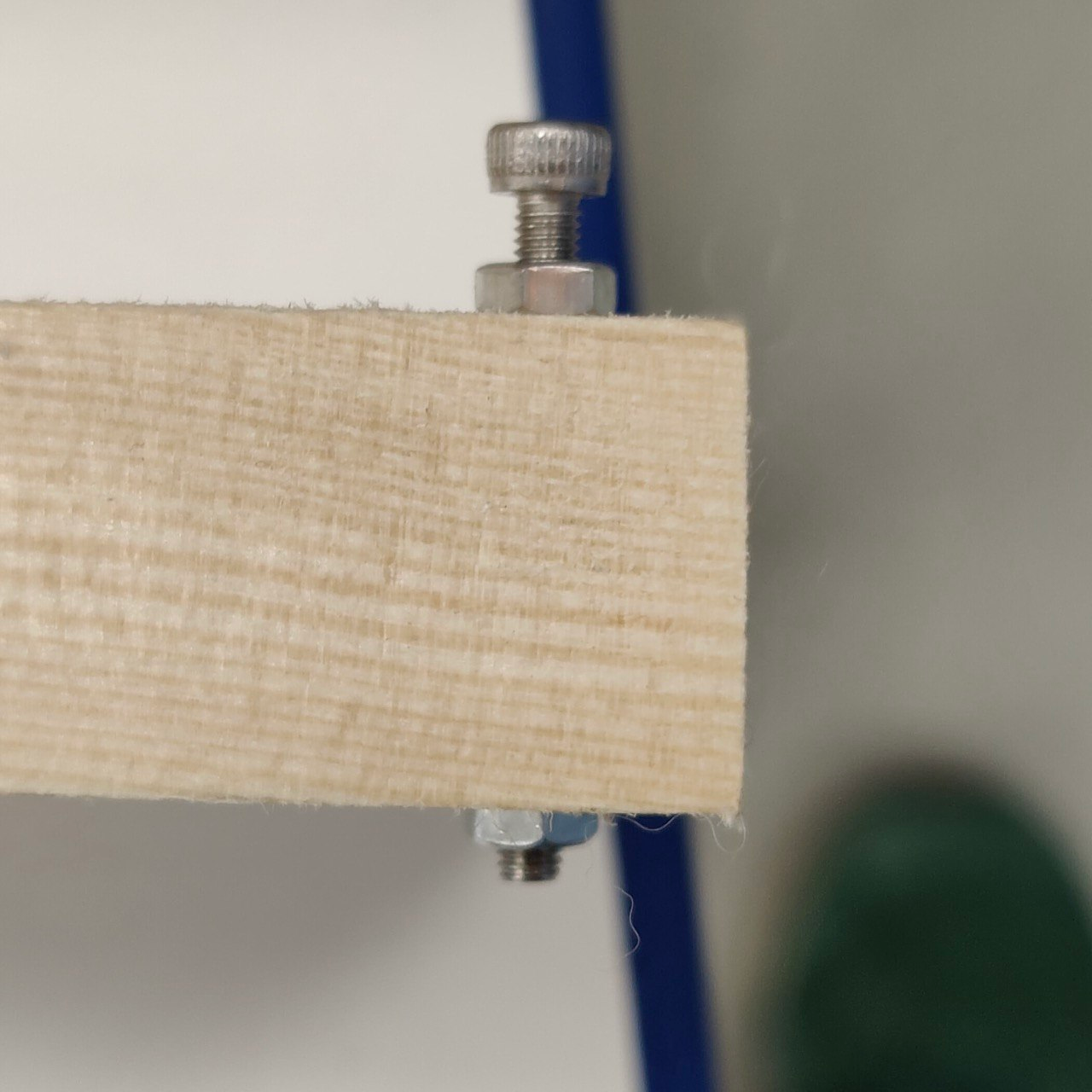

- Длина проволоки должна быть равной расстоянию между осью колесика и винтом на противоположном конце установки (например 970мм).
Каждый участник может попросить по 500мл воды комнатной температуры и горячей воды (ок. 70-80^\circ С).
Источник питания 15В, 2А. При выборе источника питания для данной задачи нужно обращать внимание на величину тока отсечки. В случае, если ток во время проведения эксперимента будет превышать 2А, проволока нагреется выше ;$100^\circ$С, вплавится в колесико и условия эксперимента будут нарушены.
Установка не обязательно должна быть с размером рабочей части 1 метр. При желании, размер установки можно менять как в меньшую, как и в большую сторону. Данный размер выбран для наглядности испытываемого явления.

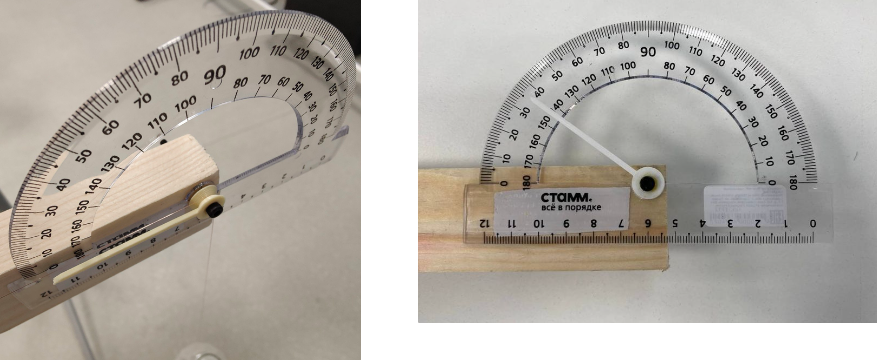

В транспортире заранее рассверлить отверстие до 3 миллиметров, чтобы винт $М3х35$ (DIN912) внатяг проходил в отверстие(важно, чтобы часть винта не имела резьбы, дабы колесико могло свободно скользить на оси с минимальным трением).
Стрелки-колёсики печатались на FFF 3D-принтере из пластика PETG(материал выбран из-за соображений прочности изделия. У PETG сбалансированные характеристики межслойной когезии, прочности, термостойкости и ударной вязкости). Также, этот элемент можно изготовить своими руками из другого материала с термостойкостью выше $70^\circ С$.
