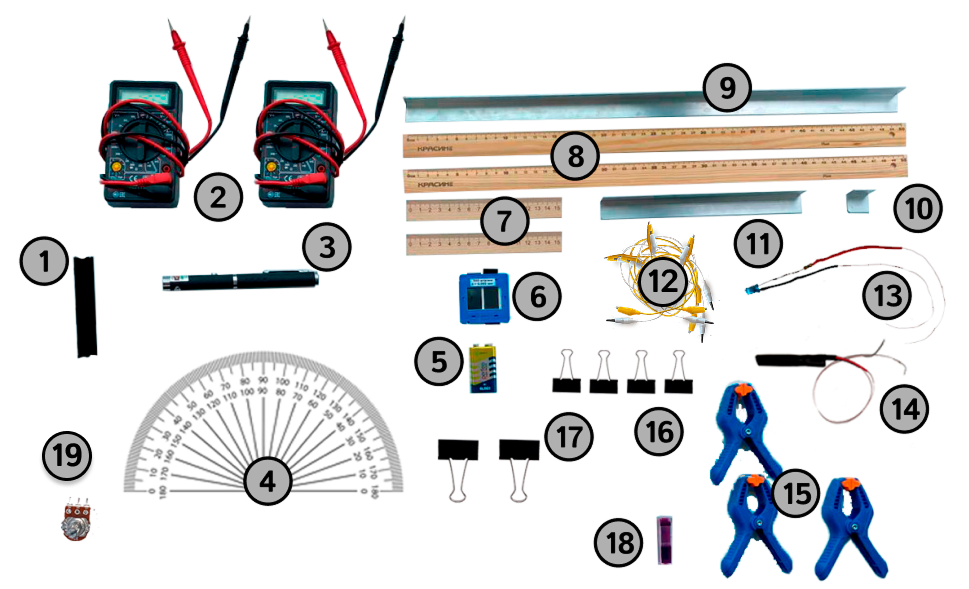

№	Наименование	Хранение	Количество
1	Изолирующая лента (15 см, клеится прямо на стол)	Общее	1
2	Мультиметр	Общее	2
3	Зеленый лазер	Box	1
4	Бумажный транспортир	Box	1
5	Батарейка "Крона" 9 В	Общее	1
6	Дифракционная решетка (500 штр/мм)	Box	1
7	Линейка (15 см)	Общее	2
8	Линейка (50 см)	Общее	2
9	Металлический уголок (50 см)	Box	1
10	Металлический профиль (2 см)	Box	1
11	Металлический профиль (20 см)	Box	1
12	Соединительные провода (крокодилы)	Box	6
13	Инфракрасный светодиод	Box	1
14	Фотодиод	Box	1
15	Зажимные струбцины	Общее	3
16	Канцелярский зажим (25 мм)	Box	4
17	Канцелярский зажим (41 мм)	Box	2
18	Кювета с раствором перманганата калия	Box	1
19	Потенциометр 500 Ом	Box	1

Подготовительные ступени:

1. Проверить работоспособность мультиметров. В эксперименте используется режим амперметра. Для проверки необходимо вставить щупы, и измерить известный ток. Или, например, включить режим измерений 2000 мкА и кратковременно приложить щупы к батарейке АА. Если амперметр покажет 1 - значит рабочий, если 0 - значит надо заменить предохранитель и проверить ещё раз.
2. Проверить заряд кроны (при напряжении менее 8,7В — заменить).

Изготовление раствора марганцовки

Для изготовления раствора потребуется:

• вода
• перманганат калия

Процесс изготовления:

1. Необходимо развести перманганат калия в воде до получения массовой концентрации в 0,2% (2 г на 1 литр воды) , после получения корректной концентрации раствор необходимо залить в кювету.
2. Необходимое количество раствора рассчитывается исходя из объёма 5 мл на одного участника.

Сборка фотодиода

Сборка фотодиода происходит при помощи пайки, для этого потребуется:

• красный провод МГТФ  - 1 шт. (15 см)
• черный провод МГТФ  - 1 шт. (15 см)
• фотодиод bpw34 - 1 шт.
• ограничивающий резистор номиналом 2,2 кОм
• термоусадка 6 мм - 3 см
• термоусадка 8 мм - 5 см
• термоусадка 1 мм -  3 см
• коктейльная соломинка - 1 шт. (практически не расходуется в процессе изготовления)

Процесс сборки: 1. К каждому пину фотодиода bpw 34 нужно припаять провод МГТФ. Для соответствия схеме, приложенной к заданию, к отрицательному выводу фотодиода напрямую присоединяется черный провод, к положительному - через последовательное паечное соединение с резистором номиналом в 2,2 кОм - красный. Далее требуется заизолировать два крайних паечных соединения термоусадкой диаметром 1 мм.

2. При помощи термоусадки диаметром 6 мм необходимо увеличить прочность полученного соединения. Следует, взяв трубку длиной около 3 см, утопить ее до уровня пластины фотодиода и усадить паяльником ниже самого фотодиода. 3. Используя термоусадку диаметром 8 мм требуется создать светоизолирующий канал. Берется трубка длиной около 5 см, протягивается по конструкции на 2 см ниже фотодиода, усаживается паяльником ниже него. Коктейльная соломинка необходима для формирования канала - она вставляется в термоусадку со свободного конца до уровня фотодиода, чтобы при усаживании нижней части сохранилась проходимость канала для световых лучей. Вместо коктейльной соломинки можно использовать цилиндрическую часть корпуса обычной шариковой ручки. Когда усаживание завершено, соломинка вытягивается из готового канала. Важно!Необходимо аккуратно проводить усадку трубки, чтобы не уменьшить ее диаметр в светоизолирующем канале, так как это может негативно сказаться на результатах эксперимента.



Сборка инфракрасного светодиода

Сборка инфракрасного светодиода также производится при помощи паечных соединений, для нее потребуются:

• красный провод МГТФ  - 1 шт. (15 см)
• черный провод МГТФ  - 1 шт. (15 см)
• инфракрасный светодиод мощностью 33 мВт - 1 шт.
• ограничивающий резистор номиналом 82 Ом - 1 шт.
• термоусадка 1 мм - 2 шт. (3 см)

Важно!Проверить работоспособность инфракрасного светодиода можно при помощи камеры мобильного телефона (не на всех моделях телефонов хорошая видимость).

Работа рассчитана на 5 часов, поэтому правильнее говорить о повторном проведении эксперимента.
Необходимо проверить целостность паечных соединений, удостовериться в достаточном заряде батареек лазера (в случае необходимости - заменить их (потребуются две батарейки типа ААА)) и кроны. Заменить (исправить) использованный датчик с фотодиодом на новый, с неповрежденным светоизолирующим каналом, поскольку в ходе выполнения одного из пунктов условия термоусадка 8 мм срезается.

Требуется рассортировать комплект оборудования на составляющие (без разборки паечных соединений), слить раствор перманганата калия, промыть кювету.
