2. Использование оборудования в практикуме

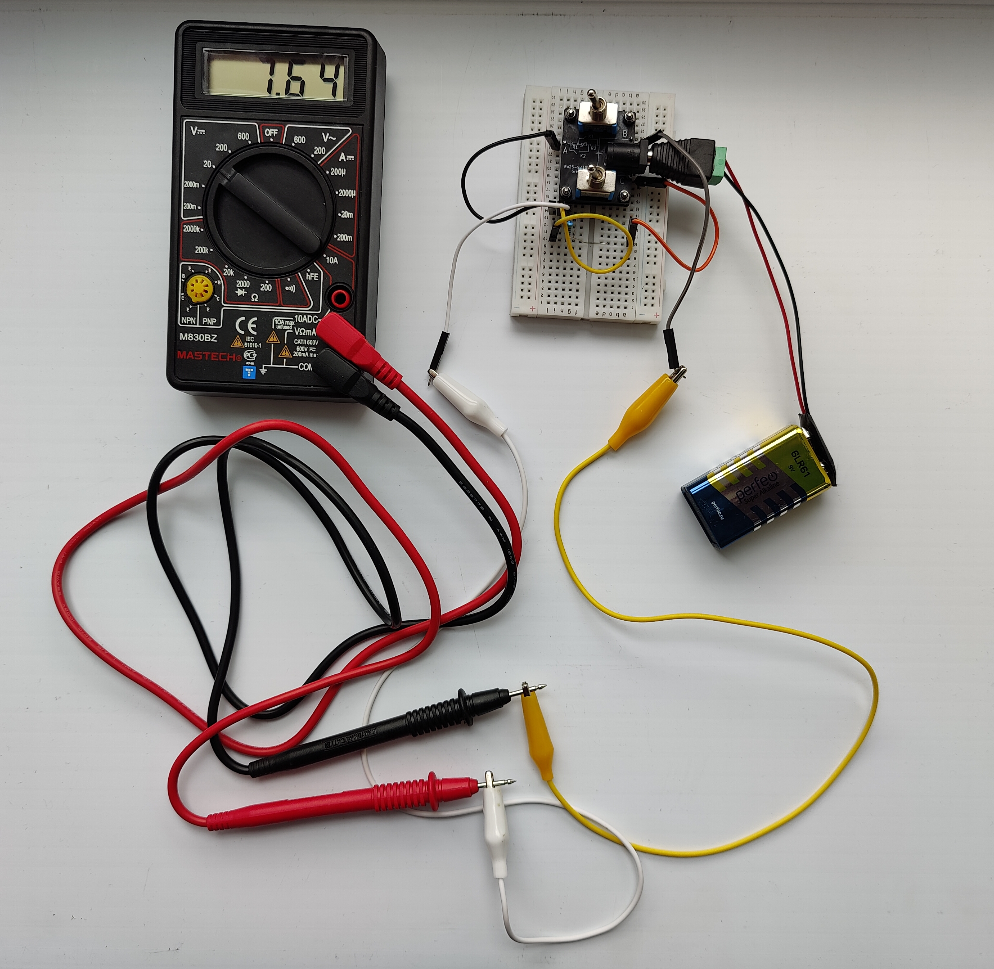

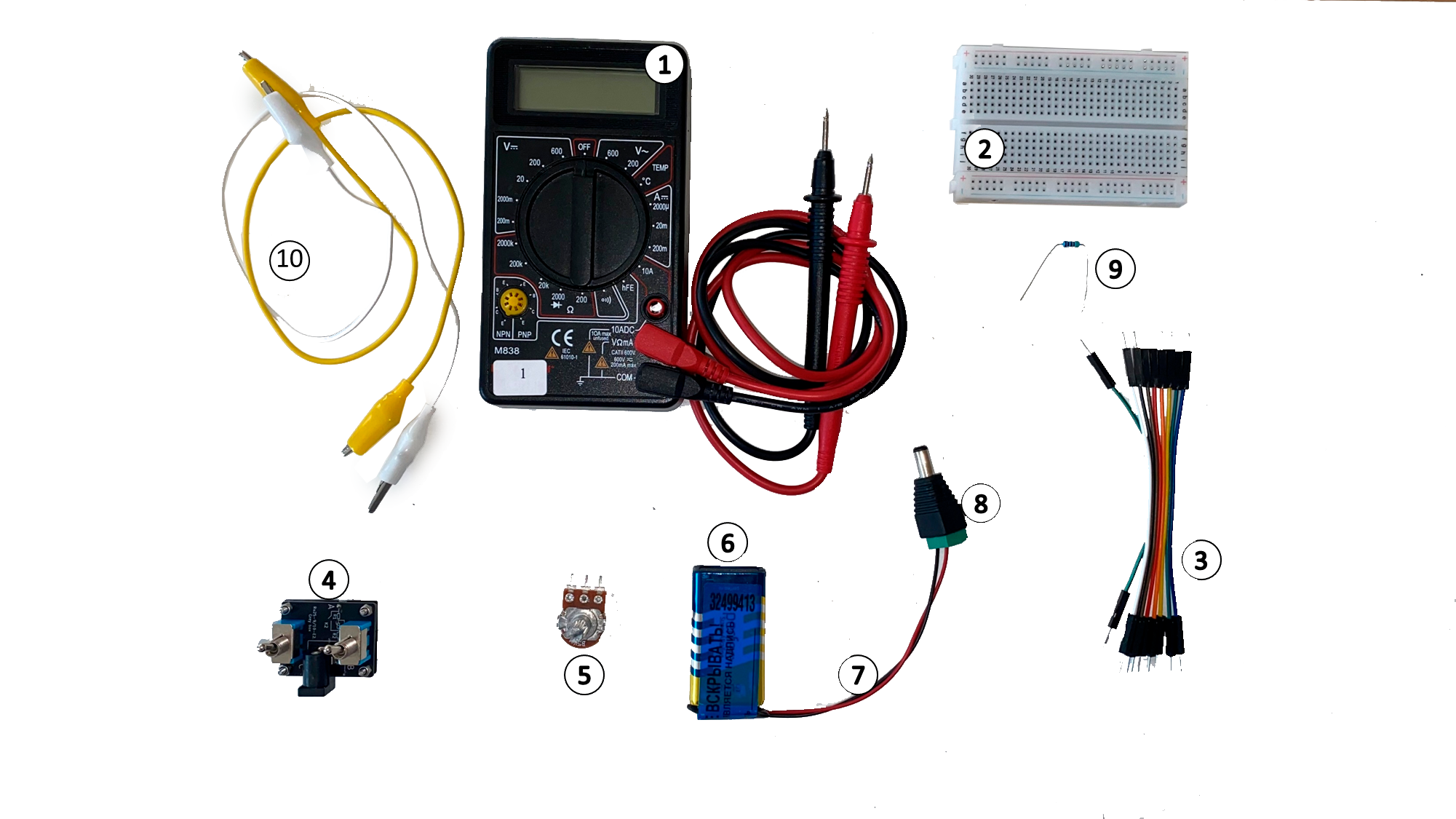

| № | Наименование | Хранение | Количество |
|---|---|---|---|
| 1 | Мультиметр с щупами | Общее | 1 |
| 2 | Макетная плата | Общее | 1 |
| 3 | Соединительные провода «папа-папа» | Box | 7 |

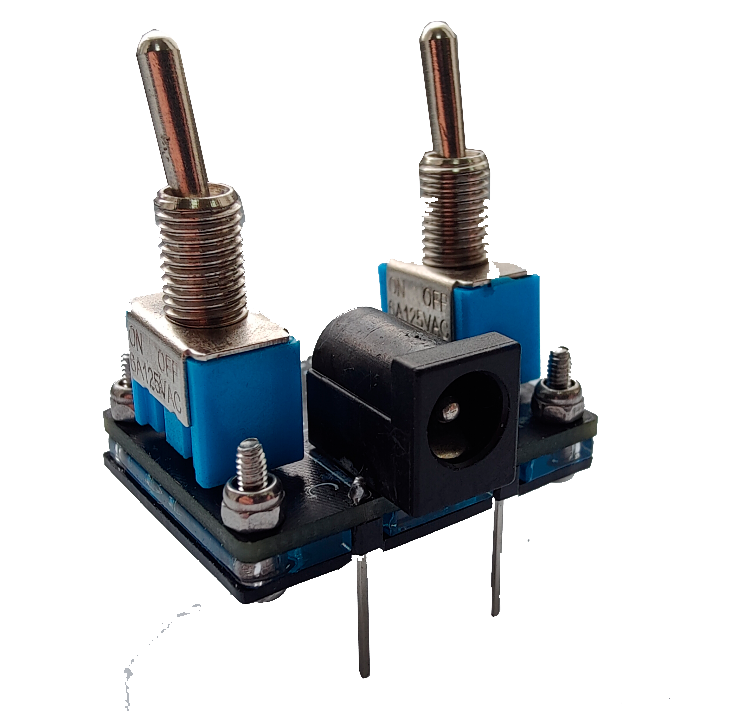

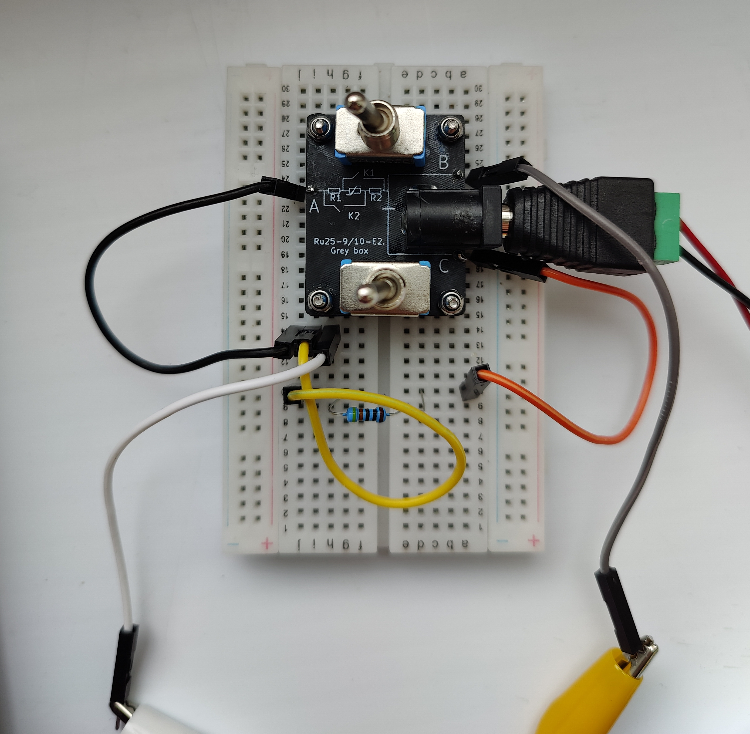

| 4 | «Серый ящик» | Box | 1 |
| 5 | Потенциометр 5 кОм | Box | 1 |
| 6 | Элемент питания «Крона» 9В | Общее | 1 |
| 7 | Колодка для «Кроны» | Box | 1 |
| 8 | Штекер питания 5.5х2.5 с клеммной колодкой | Box | 1 |
| 9 | Резистор 430 Ом | Box | 1 |
| 10 | Провода крокодил-крокодил | Box | 2 |
| № | Наименование | Важные замечания | Количество | Ссылка |
|---|---|---|---|---|

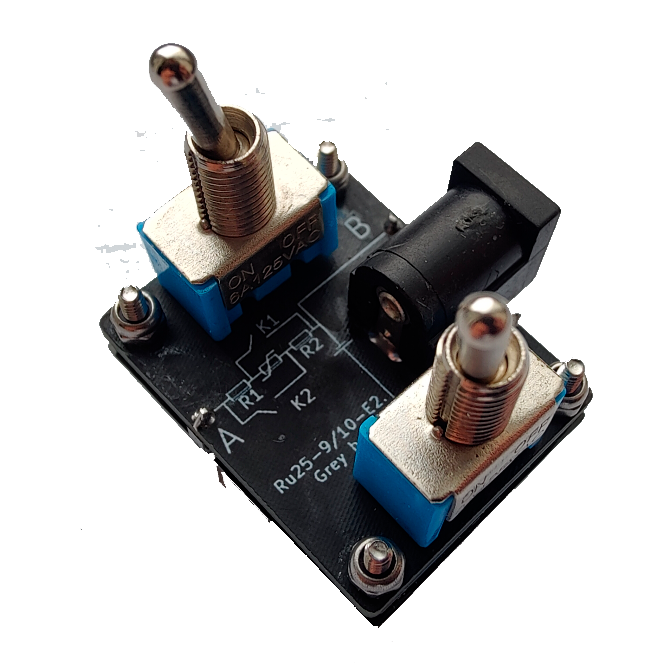

| 1 | Выключатель тумблерный | 2 | ЧипДип | |

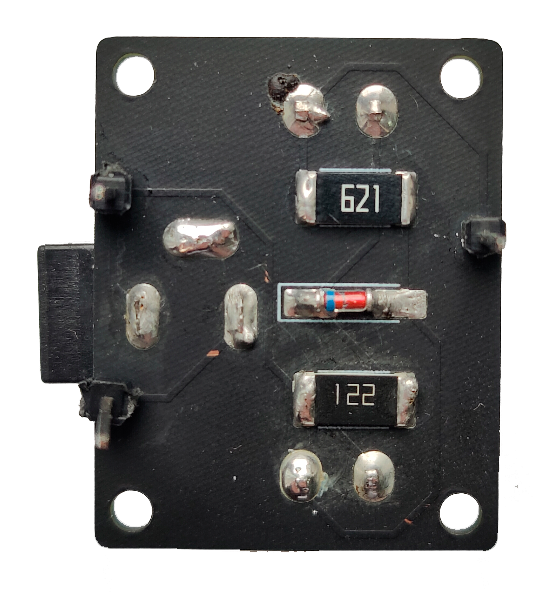

| 2 | Резистор SMD2512 620 Ом | Точность 1%, Мощность 1 Вт | 1 | ЧипДип |
| 3 | Резистор SMD2512 1200 Ом | Точность 1%, Мощность 1 Вт | 1 | ЧипДип |
| 4 | Стабилитрон miniMELF 3В, 0.5Вт | Не допускается использование стабилитрона в другом корпусе | 1 | ЧипДип |
| 5 | Пины 2,54 мм PLS длиной 17 мм | Нельзя брать короче, иначе из-за головок винтов серый ящик не вставится в макетную плату | 3(пина) | ЧипДип |
| 6 | Гнездо 5.5х2.1 на плату | 1 | ЧипДип | |
| 7 | Винт М2х8 | Шлиц не имеет значения. Винт с цилиндрической головкой и шестигранным углублением не рекомендуется из-за высоты головки. | 4 | ЦКИ |
| 8 | Гайка с нейлоновой вставкой М2 (самоблокирующая) | Гайка самоконтрящаяся, с нейлоновой вставкой. Заказывать заранее! Есть только в Китае, на Aliexspress. | 4 | AliExpress |
| № | Наименование | Важные замечания | Количество | Ссылка |
|---|---|---|---|---|
| 1 | Выключатель тумблерный | Допускается использование любого переключателя, имеющего 2 фиксирующихся положения (тактовая кнопка не подойдет) | 2 | ЧипДип |
| 2 | Резистор выводной 0.25Вт 620 Ом | Точность 1% | 1 | ЧипДип |
| 3 | Резистор выводной 0.25Вт 1200 Ом | Точность 1% | 1 | ЧипДип |
| 4 | Стабилитрон выводной 3В, 0.5Вт | Допускается использовать любой стабилитрон с такой же ВАХ | 1 | ЧипДип |
| 5 | Гнездо «банан» на панель | 3 | Ozon | |
| 6 | Провод «банан-банан» | 3 | Ozon | |
| 7 | Корпус Gainta (под размеры макетной платы) | 1 | Пример ЧипДип | |
| 8 | Паечная макетная плата | 1 | Пример ЧипДип | |
| 9 | Монтажные провода | 1м | ЧипДип |
| К1 | К2 | V, В |
|---|---|---|
| влево | влево | 7,6 |
| вправо | вправо | 3,4 |
| вправо | влево | 6,8 |
| влево | вправо | 5,5 |
| № | Наименование | Важные замечания | Количество на установку | При пересменке | Ссылка |
|---|---|---|---|---|---|
| 1 | Крона 9В | -Проверить, что напряжение >8.7 В - Крона (6F22, 6LR21) Рекомендуется щелочная, но допустима солевая | 1 | -Проверить напряжение. Если меньше 8.7В – заменить | ЧипДип |
| 2 | Провод крокодил-крокодил | -разноцветные, длина не принципиальна | 2 | -Проверить целостность. При необходимости – заменить | ЧипДип |
| 3 | Колодка для “Кроны” | 1 | ЧипДип | ||
| 4 | Потенциометр 16К1 КС 5k | -Мощность не менее 0.125 Вт | 1 | -Проверить работоспособность. При необходимости – заменить | ЧипДип |
| 5 | Штекер питания 5.5х2.5 с клеммной колодкой | 1 | ЧипДип | ||
| 6 | Беспаечная макетная плата (breadboard) 400 точек | 1 | ЧипДип | ||
| 7 | Соединительные провода “папа-папа” длиной 10см | -Длина больше 10 см избыточна. | 10 | Проверить количество. При необходимости – доложить. | ЧипДип |
| 8 | Резистор 0.25Вт, 430 Ом, 1% | -1% -0.25 Вт | 1 | Проверить наличие. При необходимости – выдать новый. | ЧипДип |
| 9 | Мультиметр 830B с щупами | -Нужен только режим вольтметра | 1 | Проверить работоспобность и заряд. При необходимости – заменить "крону"/предохранитель | Zip2002 |
| 10 | Предохранитель для мультиметра | 1 | Zip2002 | ||
| 11 | Пакет Зип-Лок 10*15см, 100мкм | 1 | WebPack |
