M2 - Пробои в полупроводниках

A1  ?? При движении по проводнику электрон регулярно «сталкивается» с атомами решетки. Среднее расстояние, которое он проходит между «столкновениями», называют длиной свободного пробега электрона $\lambda$.

Найдите кинетическую энергию электрона $K_e$, которую он имеет перед столкновением с атомом, если после предыдущего столкновения его энергия была нулевой. Ответ выразите через напряженность электрического поля в среде $E$, элементарный заряд $e$.

Запишите условие для напряженности поля $E$ при котором электрон при каждом столкновении будет создавать новую электрон-дырочную пару.

При движении в электрическом поле на заряд действует $F = eE$. В среднем между столкновениями электрон проходит $\lambda$, т.к. его энергия после предыдущего столкновения была $0$, то:
$$K_e = eE\lambda$$$K_e$ должно быть больше $E_G$, чтобы электрон создал новую пару значит:
$$E > \frac{E_G}{e\lambda}$$

A2  ?? Используя результат пункта А1, выразите длину свободного пробега $\lambda$ через элементарный заряд $e$, эффективную массу электрона $m^*_n$, $U_s$ - напряжение стабилизации стабилитрона, $d$ - ширину $pn$-перехода и энергию запрещенной зоны кремния $E_G$.

Критическое напряженность электрического поля при которой каждый электрон при столкновении атома выбивает каждый достигается когда напряжение на стабилитроне $U_s$:

$$E_{crit} = \frac{U_s}{d}$$

Тогда истользуя результат A1:

$$\lambda = \frac{E_G d}{U_s e}$$

A3  ?? В листах ответов нарисуйте качественный график ВАХ стабилитрона в обратном направлении при лавинном пробое.
Примечание. ВАХ - это зависимость $I$ от $U$, а не наоборот!

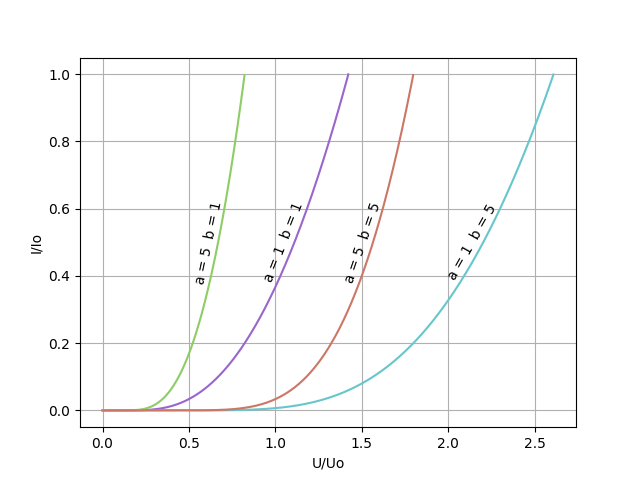

В1  ?? Используя формулу, предложенную в условии, постройте характерный график ВАХ для $pn$-перехода при туннельном пробое.

Примечание. ВАХ - это зависимость $I$ от $U$, а не наоборот!

Введем обозначения $y = I/I_0,~x = U/U_0$, тогда формула из условия приводится к виду:
$$y = a\cdot x^2 \cdot e^{-\frac{b}{x}}$$где $a$, $b$ - некоторые безразмерные коэффициенты.

С1  ?? Объясните, почему данная схема для измерений является оптимальной, и почему нельзя подключить вольтметр $V_1$ напрямую к стабилитрону.

Измерение тока вольтметром исключает возможность перегорания гальванометра в мультиметре.

Вольтметр нельзя подключать напрямую к стабилитрону, т.к. при некоторых напряжениях сопротивление стабилитрона порядка сопротивления вольтметра. Это может исказить показания.

С2  ?? Выразите силу тока $I_D$ через стабилитрон и напряжение $U_D$ на нем через $U_0,~U_r,~r$.

$$I_D = \frac{U_r}{r}~~~~~~~~~~~~~~~~~~~~~~~~~~~U_d = U_0 - U_r$$

C3  ?? Измерьте напряжения стабилизации $U_s$ стабилитронов при комнатной температуре, запишите их в лист ответов под номером соответствующего стабилитрона.

Примечание. Как и любой элемент, стабилитрон нагревается при пропускании через него тока, поэтому измерения следует проводить при погруженном в воду стабилитроне.

Соберем схему предложенную в условии и выставим на генераторе такое напряжение, чтобы напряжение $U_r$ соответствовало силе тока $60~мА$. Тогда $U_{rs} = 1,20~В$. Измерим значение $U_0$ при таком $U_r$ для каждого стабилитрона и рассчитаем напряжение стабилизации $U_s$.

Номер стабилитрона $D$$U_0$, ВНапряжение стабилизации $U_s$, В
$$1$$$$4,41$$$$3,21$$
$$2$$$$5,20$$$$4,00$$
$$3$$$$5,90$$$$4,70$$
$$4$$$$6,81$$$$5,61$$
$$5$$$$8,39$$$$7,19$$

C4  ?? Снимите ВАХ всех выданных стабилитронов при комнатной температуре в диапазоне токов от $0~мА$ до $100~мА$. ВАХи должны содержать не менее 15 точек, равномерно покрывающих весь диапазон токов. Постройте графики ВАХ и вставьте построенные графики в «Report.docx».

Результатом этого пункта должен быть файл «MesC4.xlsx», содержащий исходные измерения (и только их!), файл «SolC4.xlsx», в котором будет произведен необходимый пересчет, комментарии к нему и построены графики ВАХ, а также изображения графиков сохраненные в «Report.docx».

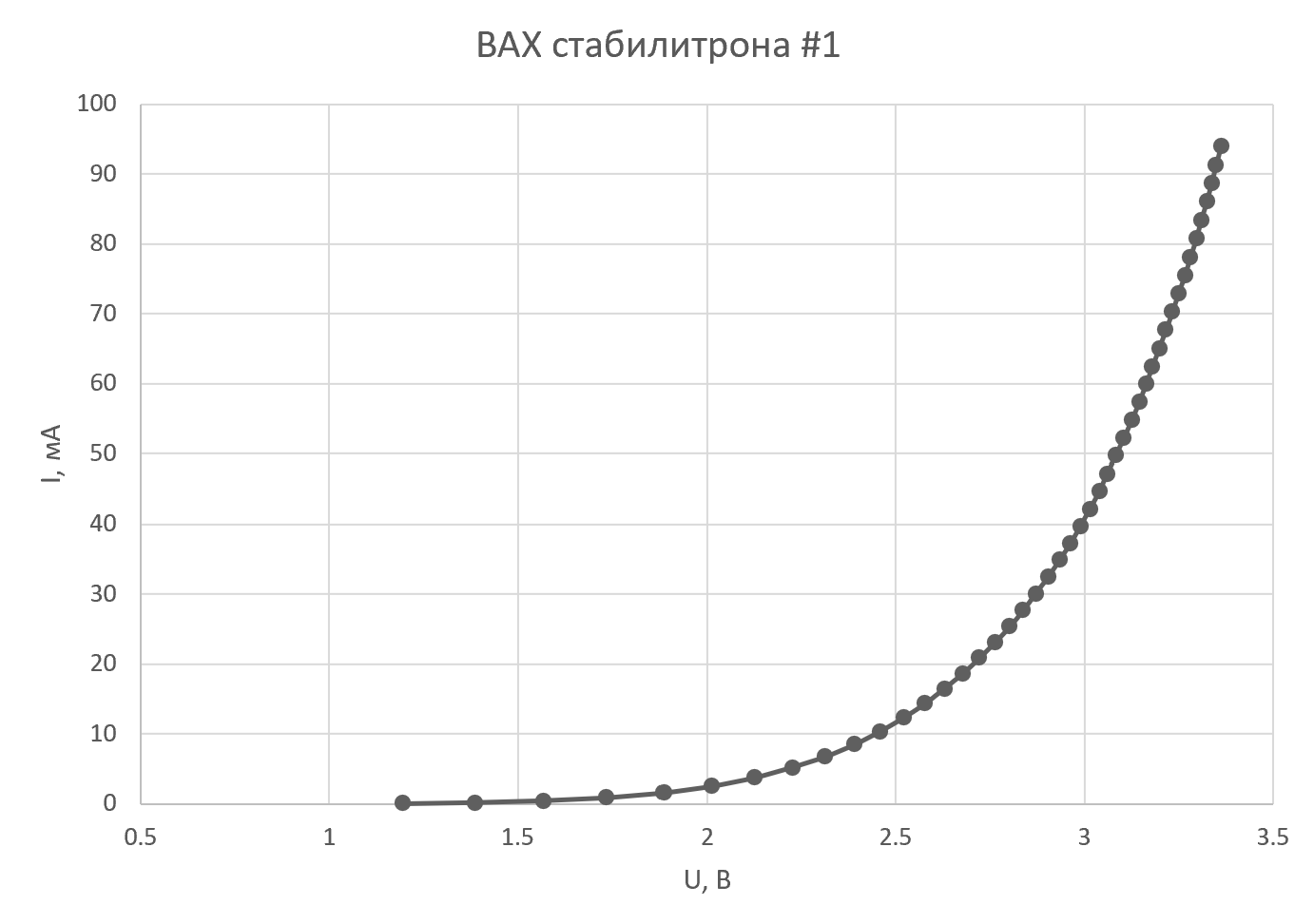

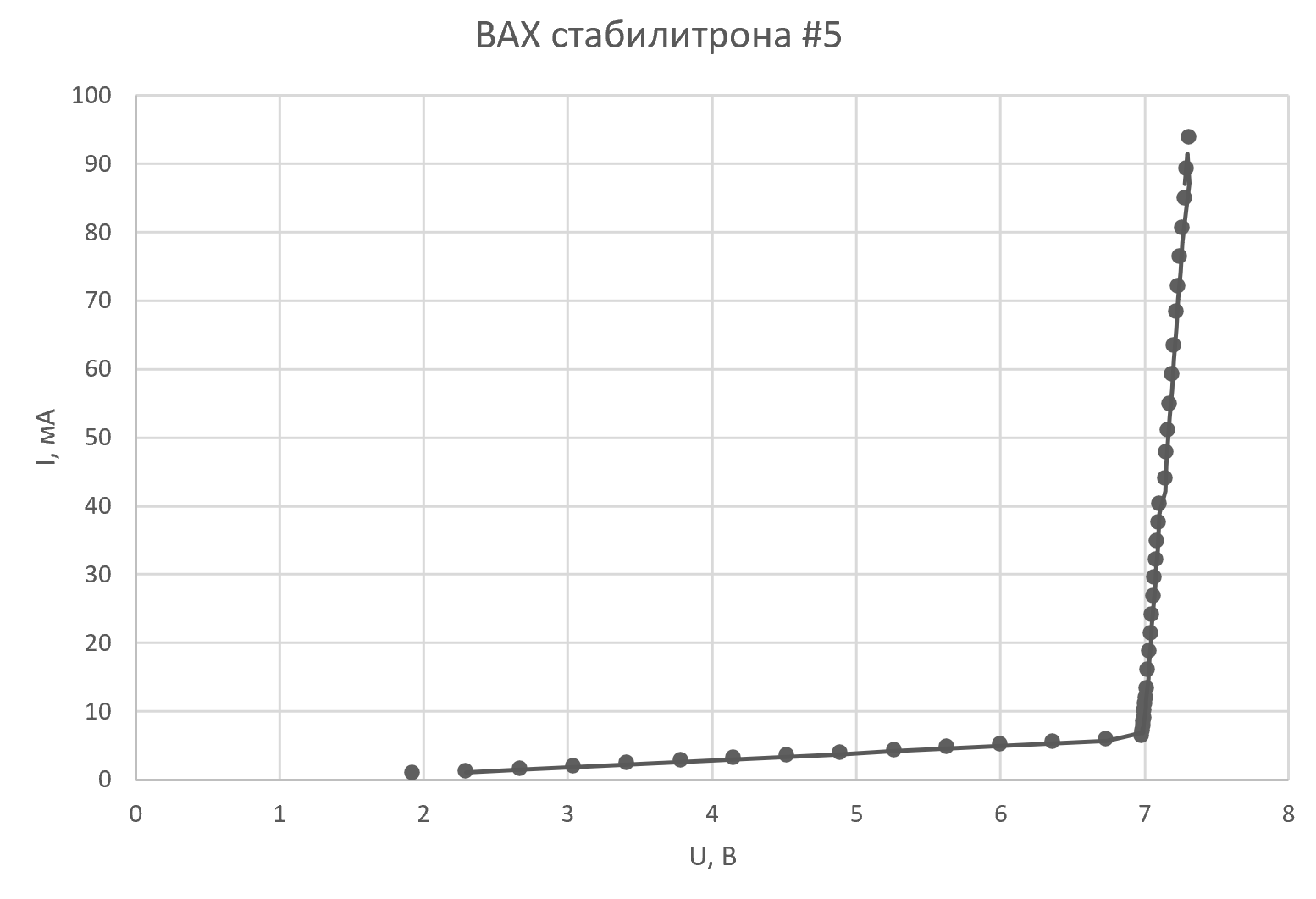

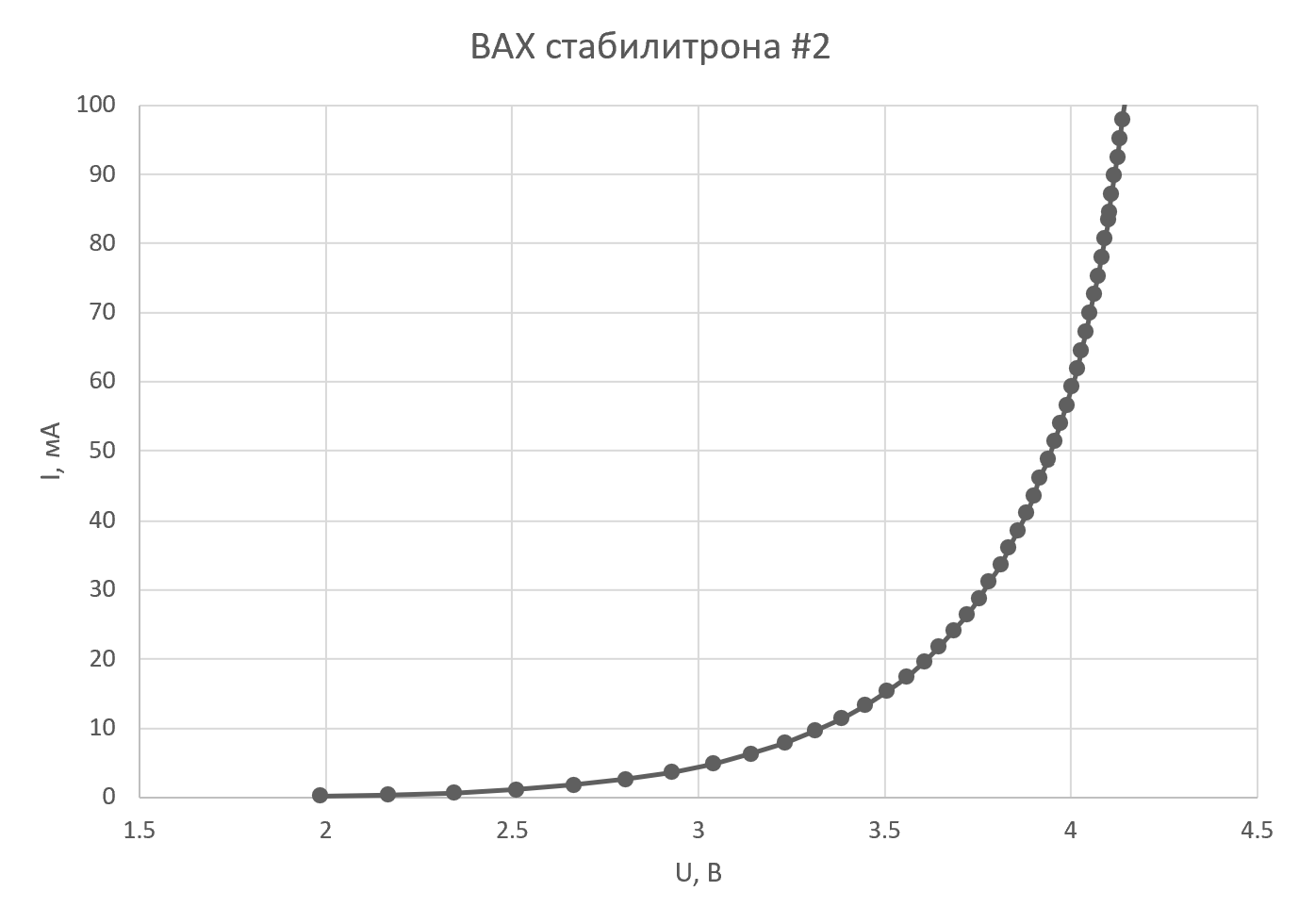

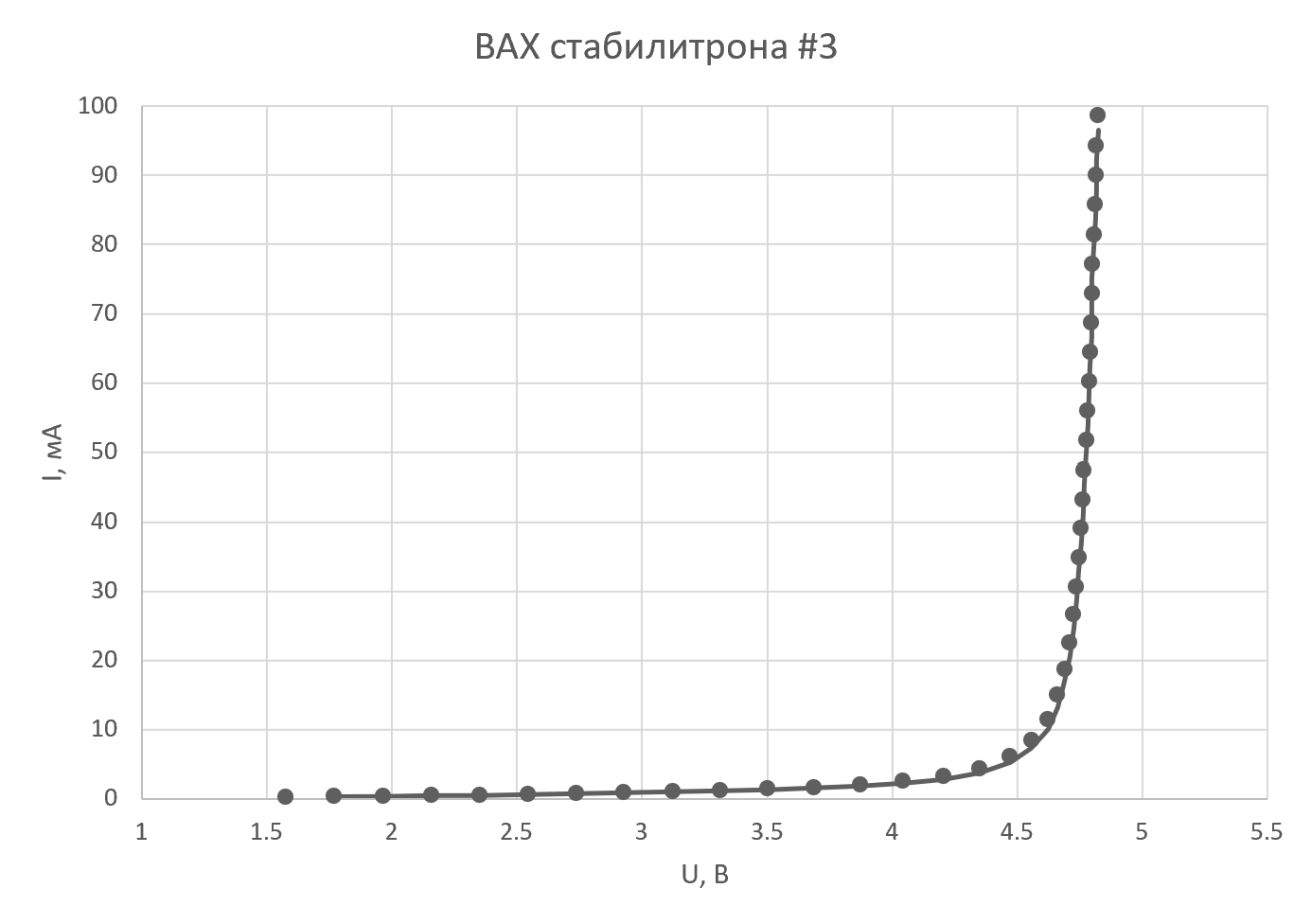

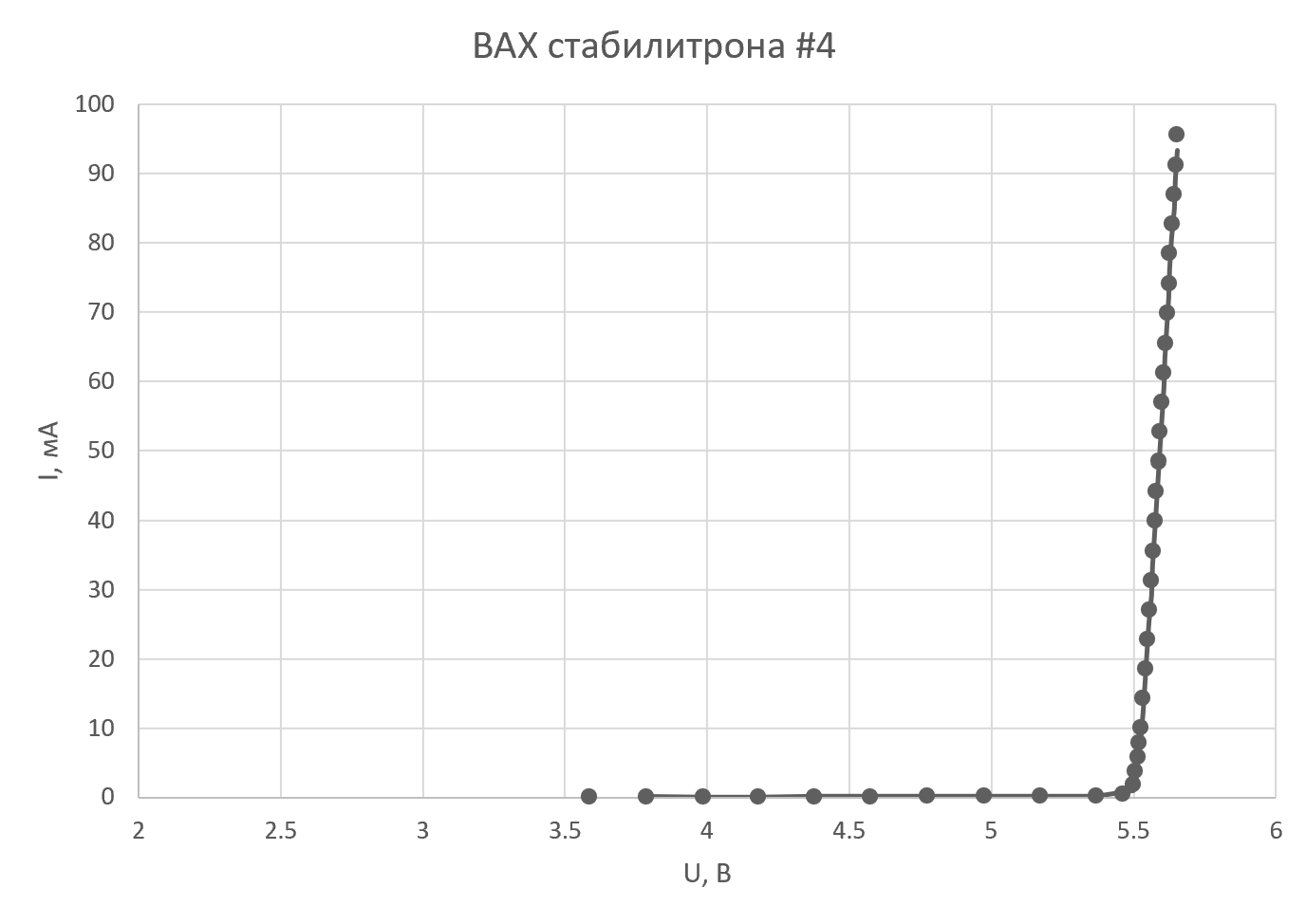

Аналогично С3, снимем множество точек в заданном диапазоне, в результате получаем следующие графики ВАХ.

C5  ?? Используя теоретическую часть, определите для каждого стабилитрона какой
из механизмов пробоя для него преобладает. Оцените напряжение при смене механизма пробоя $U_{s0}$. Запишите полученные результаты в листы ответов.

Сравния качественные графики из пунктов В1 и А3 с полученными графиками ВАХ, можно сделать вывод, что туннельный механизм преобладает в стабилитронах 1 и 2, лавинный — в стабилитронах 4 и 5, а в приблизительно равной степени они влияют на ВАХ в стабилитроне номер 3.

Соответветственно, можем оценить напряжение смены механизма пробоя $U_{s0} \approx U_{s3} = 4,7~ В$

С6  ?? С помощью формулы, предложенной в части B, линеаризуйте зависимость, полученную для диода с туннельным механизмом пробоя (т.е. с наименьшем напряжением открытия). Постройте линеаризованный график и вставьте его в  «Report.docx». Используя константы из выданной таблицы, определите ширину $pn$-перехода $d$ и запишите её в листы ответов.

Примечание: Эффективные массы электрона и дырки даны при комнатной температуре и идеальных условиях, в реальности эти величины могут сильно отличаться от данных в таблице в конце условия.

Результатом вашей работы по решению этого пункта должна быть таблица «SolC6.xlsx» и изображения графиков, перенесенные в  «Report.docx».

Требуемый в условии стабилитрон — стабилитрон с номером 1.

Используя формулу предложенную в части А, получаем следующую лианеризацию:

$$\ln{\frac{I}{U^2}} = a - b\left(\frac{1}{U}\right)$$

где $a = \ln{\left(\frac{V e^3  }{18 \pi \hbar^2 d^2} \sqrt{ \frac{m_r}{E_G}}\right)}$, $b = \frac{\pi d  \sqrt{m_r E_G^3} }{2 \hbar e}$

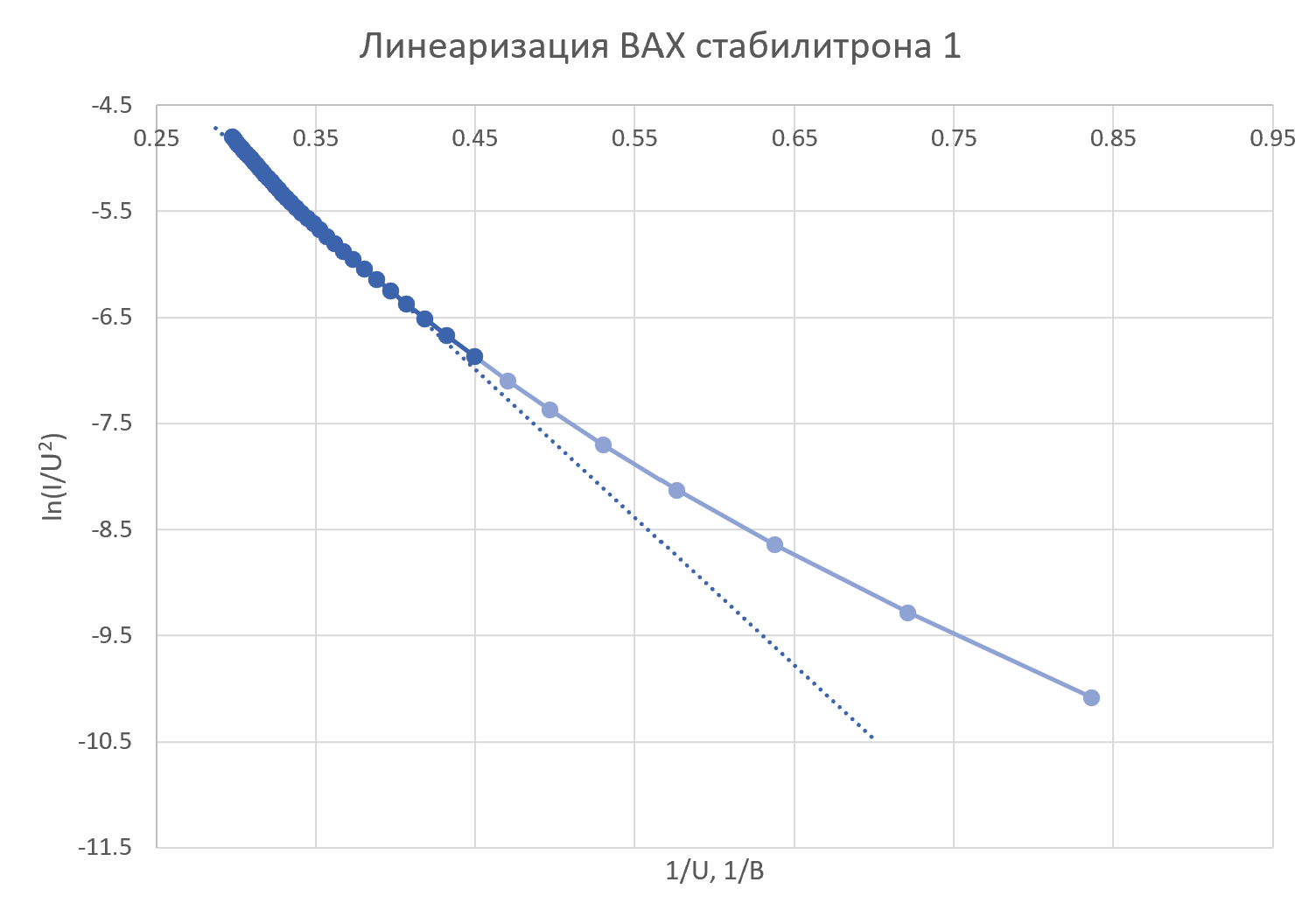

Пересчитаем ВАХ 1-ого стабилитрона для линеаризации и построим график.

Т. к. в начале на ВАХ стабилитрона влияет проводимость среды в которой он находится, то точки с малыми значениями $U$ (и соответственно большими значениями $\frac{1}{U}$) следует выкинуть из рассмотрения (точки по которым проведена прямая выделены более темным цветом).

Из графика:

$$b = 15,5~ В$$

Тогда используя табличные данные:

$$d = 3,8~нм$$

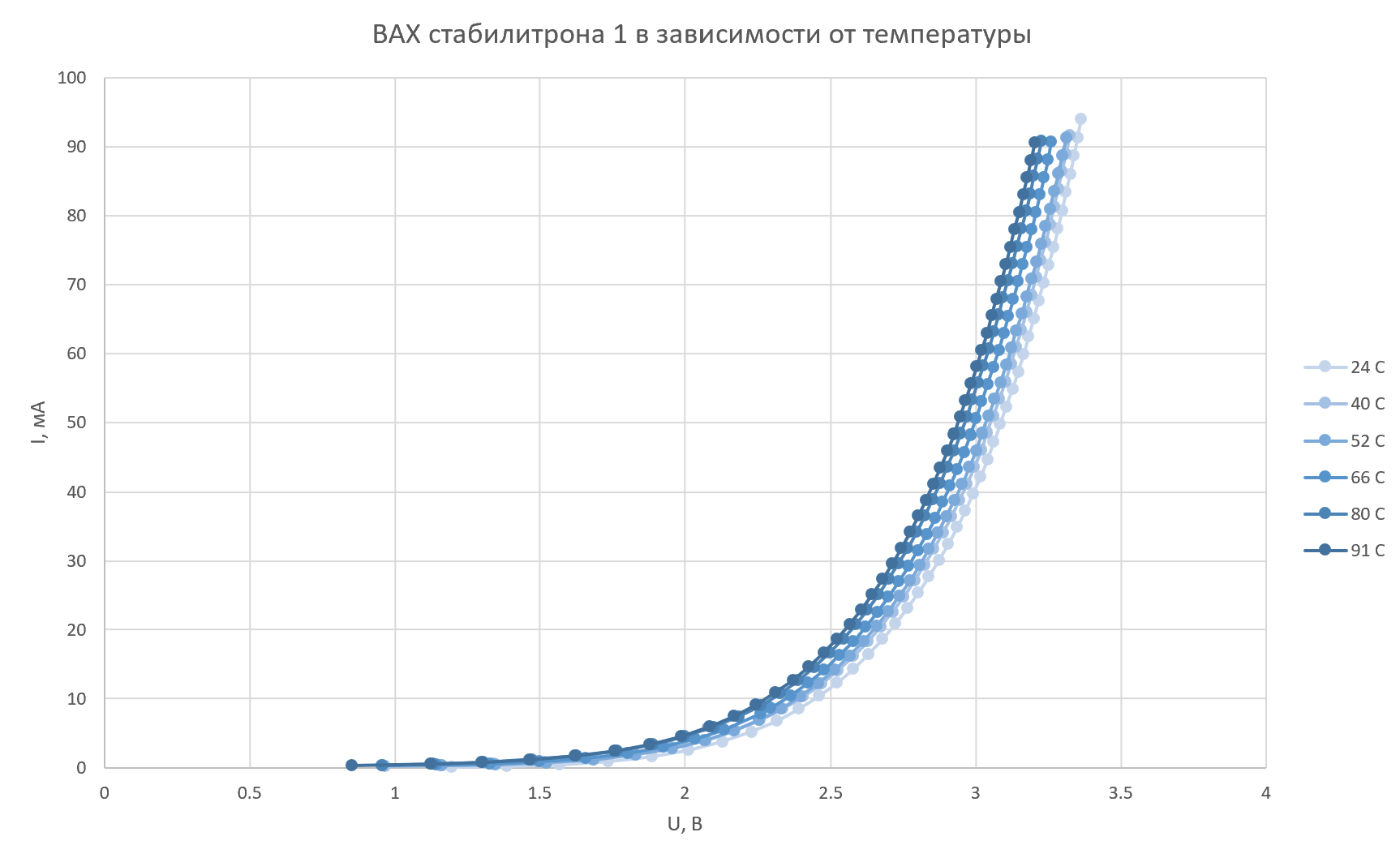

C7  ?? При 4-х температурах, отличных от комнатной, снимите зависимость ВАХ стабилитрона, для которого вы выполняли пункт С6. Проделайте измерения в диапазоне токов от $0~мА$ до $100~мА$. ВАХи должны содержать не менее 15 точек, равномерно покрывающих весь диапазон токов.

Результатом Вашей работы по решению этого пункта должны быть файлы «MesC7.xlsx»,  «SolC7.xlsx» и графики ВАХ, перенесенные в «Report.docx».

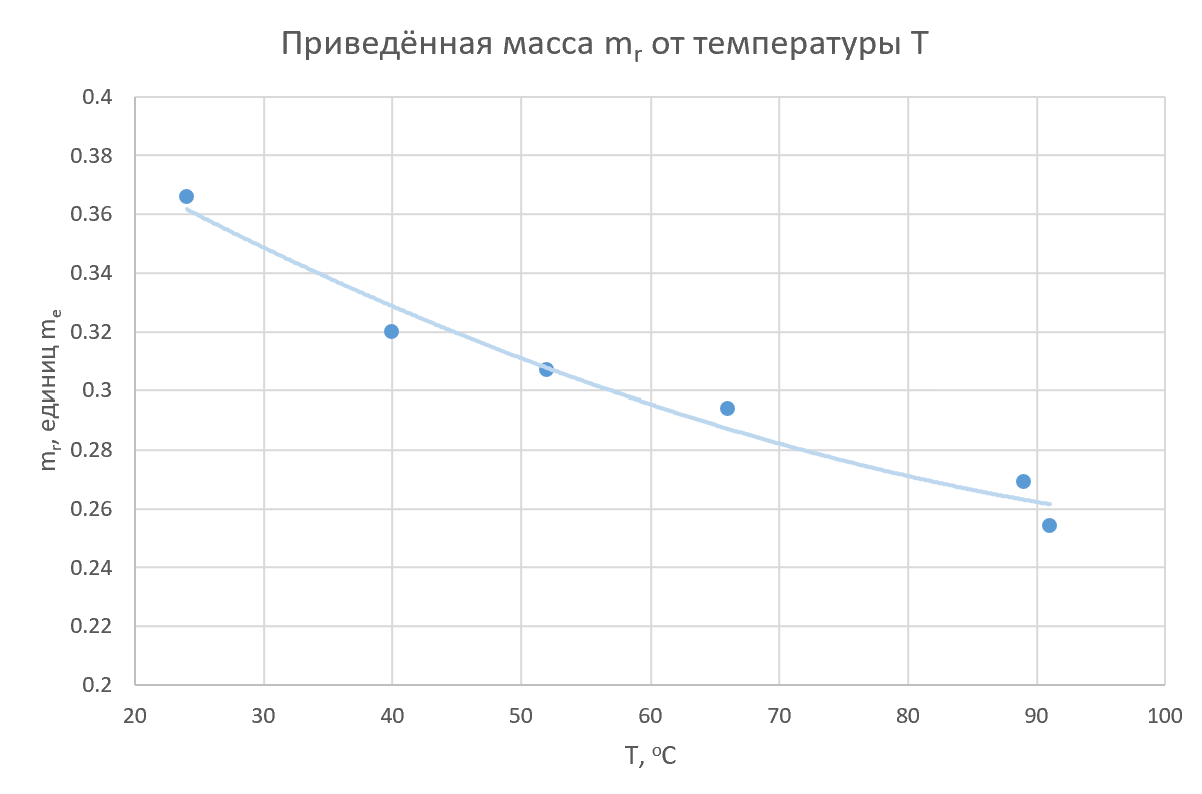

С8  ?? Линеаризуйте зависимости, полученные в предыдущем пункте, и получите приведенную массу для каждой температуры. Занесите её значения в таблицу в «Report.docx». Постройте график зависимости эффективной приведенной массы $m_r$ от температуры и занесите его в «Report.docx». Все линеаризованные графики также должны быть перенесены в него.

Внимание! Ширина $pn$-перехода $d$ не зависит от температуры!

Результатом вашей работы по решению этого пункта должнен быть файл «SolC8.xlsx», графики ВАХ, перенесенные в «Report.docx» и заполненная таблица в «Report.docx».

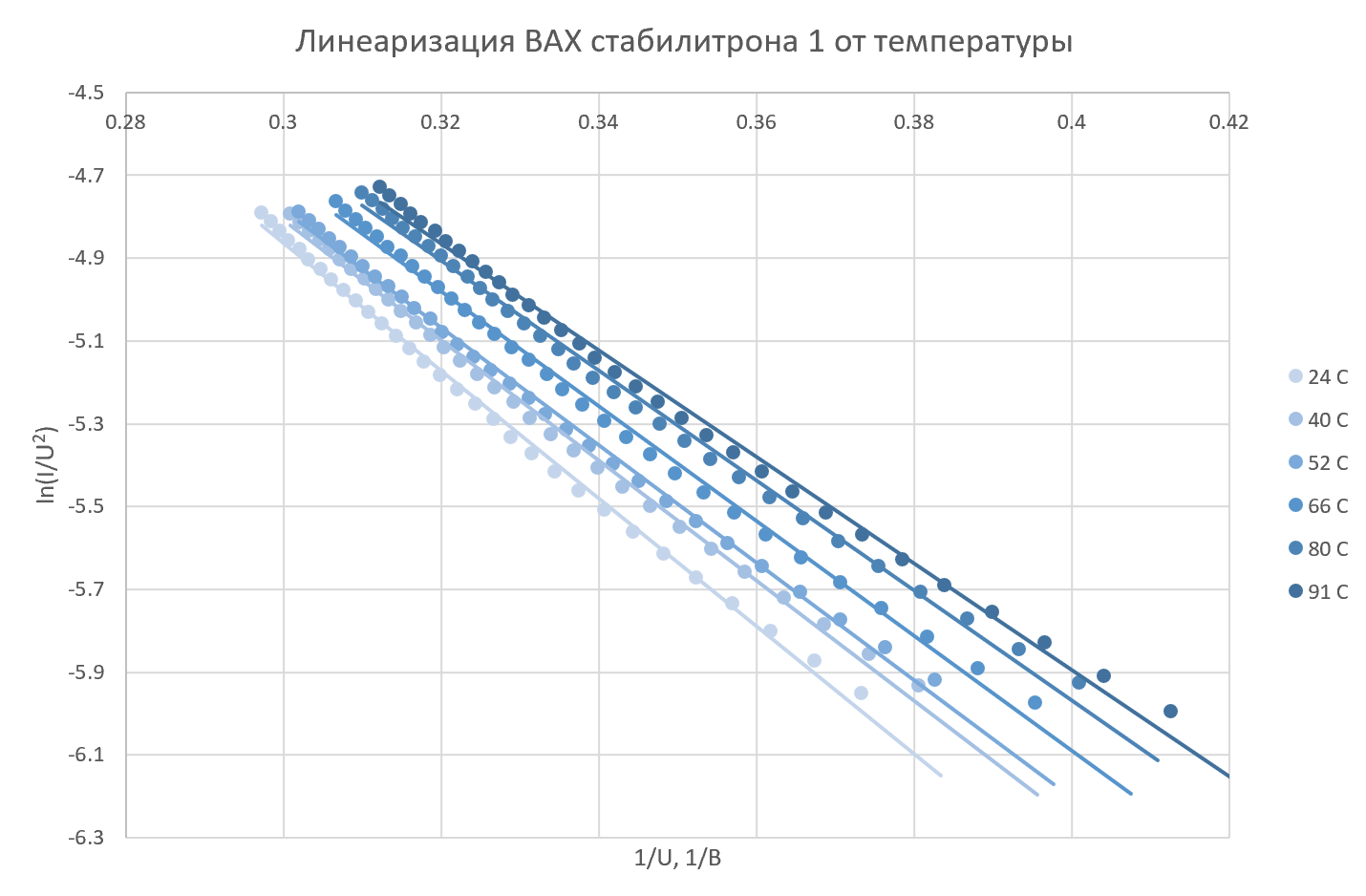

Построим линеаризованные графики отбрасывая точки с маленькими $U$.

Найдем $b$ для каждой серии и пересчитаем из него приведеннуб массу, используя полученное в пункте С6 значение $d$.

$$T,~ ^oC$$$$b, ~В$$$$m_r, ~единиц ~ m_e$$
$$24$$$$15,5$$$$0,366$$
$$40$$$$14,5$$$$0,320$$
$$52$$$$14,2$$$$0,307$$
$$66$$$$13,9$$$$0,294$$
$$80$$$$13,3$$$$0,269$$
$$91$$$$12,9$$$$0,254$$

C9  ?? Для лавинного стабилитрона с наибольшим напряжением пробоя $U_s$ найдите длину свободного пробега $\lambda$.

Используйте пункт A2, константы в таблице и значение ширины $pn$-перехода $d$, которое вы получили в пункте C6. Если вы не сделали пункт С6, то здесь и далее примите $d = 10~нм$.

Результатом этого пункта должно быть решение в листе ответов.

По формуле полученной в пункте A2 и значению $d$ полученному в пункте С6, расчитаем значение лямбда. Учтем, что $U_B = 6,98~В$.

$$\lambda = 0,61~ нм$$

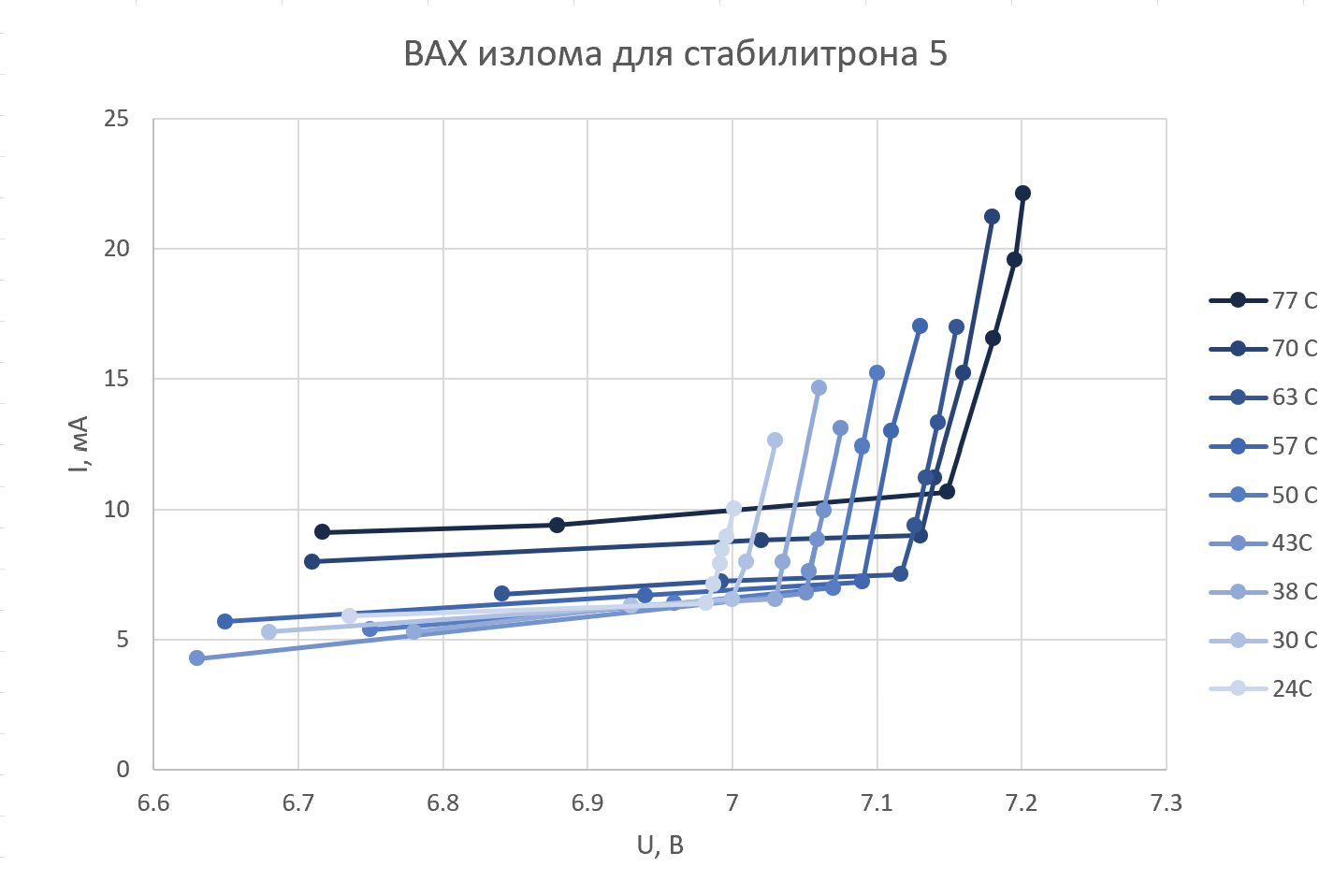

C10  ?? Используя тот же стабилитрон, для 8-ми других температур (помимо уже промерянной комнатной) снимите ВАХ стабилитрона в окрестности излома. Каждый ВАХ должен содержать не менее 5 точек, и они обязательно должны лежать в окрестности точки излома.

Результатом вашей работы по решению этого пункта должны быть файлы «MesC10.xlsx»,  «SolC10.xlsx» и графики ВАХ, перенесенные в «Report.docx».

C11  ?? Для каждой температуры найдите напряжения пробоя $U_B$ и занесите их в таблицу в «Report.docx» (включая напряжение пробоя при комнатной температуре). Найдите длину свободного пробега $\lambda$ электрона и занесите её в ту же таблицу. Постройте график зависимости длины свободного пробега от температуры и также занесите его в «Report.docx» .

Результатом Вашей работы по решению этого пункта должнен быть файл «SolC11.xlsx», графики ВАХ, перенесенные в «Report.docx» и заполненная таблица в «Report.docx».

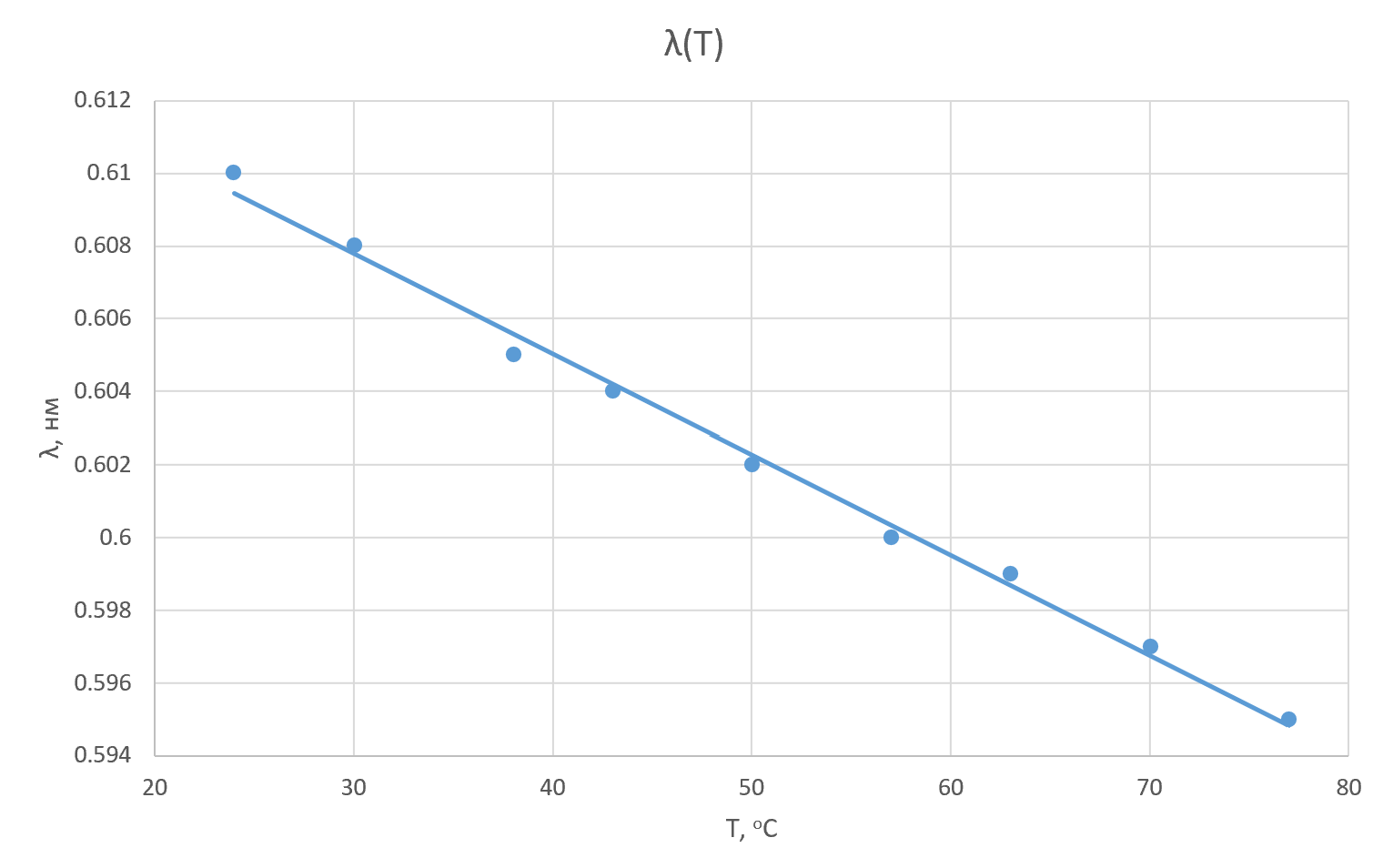

Используя данные из пункта С10 заполним таблицу, рассчитаем значение длины свободного пробега и построим график $\lambda(T)$.

$T,~^oC$$U_B,~В$$\lambda,~нм$
$24$$6.98$$0,610$
$30$$7$$0,608$
$38$$7.03$$0,605$
$43$$7.05$$0,604$
$50$$7.07$$0,602$
$57$$7.09$$0,600$
$63$$7.11$$0,599$
$70$$7.13$$0,597$
$77$$7.15$$0,595$
