Оборудование

Серый ящик с тремя выводами, мультиметр, конденсатор с известной ёмкостью $C_0= 10~мкФ$, соединительные провода.

Задание

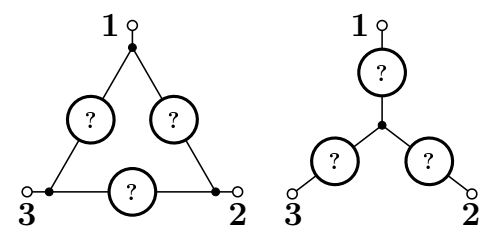

Серый ящик с тремя пронумерованными выводами содержит ровно три элемента, соединённых между собой по схеме типа «звезда» или типа «треугольник» (см. рисунок). Этими элементами могут быть резисторы или конденсаторы.

1 Определите, по какой из двух возможных схем соединены элементы и что это за элементы.

2 Определите параметры этих элементов (сопротивления резисторов и ёмкости конденсаторов).

Примечание

• Все используемые в работе конденсаторы являются неполярными.
• В работе не требуется расчёт погрешностей, однако действия, направленные на повышение точности результата, будут оцениваться.
• На выбранной схеме укажите номера контактов (цвет контактных проводов).
