Интерференция

В этой задаче некоторые физические величины выражаются комплексными числами. Например, зависимость компоненты напряженности электрического поля от пройденного расстояния \( z \) и времени \( t \) в комплексном виде представляется как \( \tilde{E}(t)=E e^{i(k z - \omega t + \varphi_{0})} \), где \( \omega \) и \( k \) — угловая частота и волновое число соответственно, \( \varphi_{0} \) — начальная фаза; \( \tilde{E} \) — комплексная амплитуда, а соответствующая ей реальная физическая величина — это ее модуль \( |\tilde{E}| \).

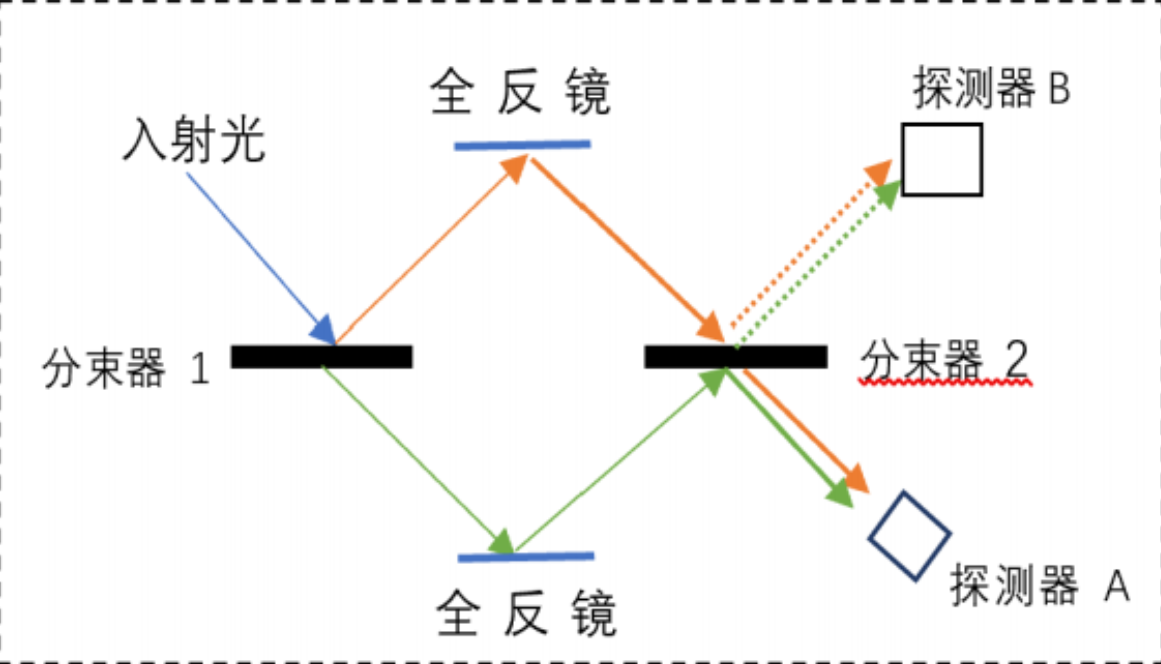

Схема интерферометра Маха-Цендера (MZ) показана на Рис. 3a. Падающий свет проходит через светоделитель (полупрозрачное зеркало, отражающее и пропускающее по $50\%$ падающей на него энергии), затем через два полностью отражающих зеркала, разделяясь на верхнее плечо (направленное к зеркалу M1) и нижнее плечо (направленное к M2). Из-за прохождения через второй идентичный светоделитель на экране возникает интерференция. Можно настроить оптические пути лучей так, чтобы интенсивность света, регистрируемая детектором ниже второго светоделителя, была равна нулю.

Рис. 3а

1.1 Куда в этом случае уходит энергия падающего света? Дайте краткое объяснение эффекта, используя рисунок.

Для установки, показанной на рис. 3a, можно исследовать взаимосвязь между коэффициентами пропускания и отражения светоделителя. Здесь светоделитель является 50/50 полупрозрачным зеркалом (для всех поляризаций), то есть модули коэффициента отражения \( \tilde{r} \) и коэффициента пропускания \( \tilde{t} \) удовлетворяют условию:
\[
r=|\tilde{r}|=t=|\tilde{t}|=\frac{\sqrt{2}}{2}
\]
Как отражение, так и пропускание вносят разность фаз, то есть
\[
\tilde{r}=r e^{i \delta_{r}}, \quad \tilde{t}=t e^{i \delta_{t}}, \quad \frac{\tilde{t}}{\tilde{r}}=e^{i(\delta_{t}-\delta_{r})}=e^{i \varphi}
\]

1.2 Определите $\varphi$.

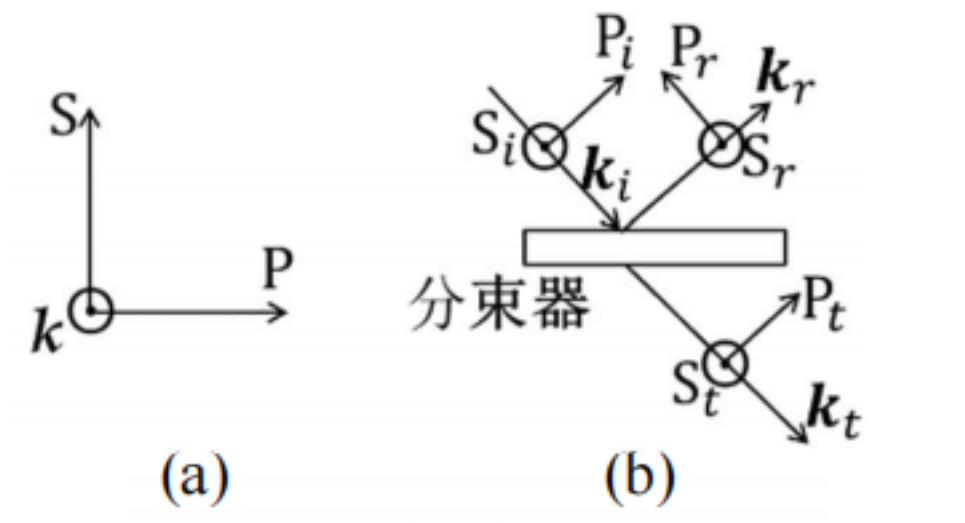

На рис. 3b дано определение положительных направлений P и S-поляризации света: на рис. 3b(a) \( \vec{k} \) — ориентирован на направление распространения света, $\vec P–\vec S–\vec{k}$ образуют правую тройку. Направление $\vec P$ также называется горизонтальным, а направление $\vec S$ – вертикальным. На Рис. 3b(b) показаны направления $\vec P$, $\vec S$, $\vec k$ для падающего, отраженного и прошедшего света на светоделителе. В качестве примера для отраженного луча, $\vec P_r$, $\vec S_r$, $\vec k_r$ обозначают направление распространения отраженного света и положительные направления P и S-поляризаций в отраженном луче соответственно.

Рис. 3b

После светоделителя P и S-компоненты отраженного света могут быть выражены через P и S-компоненты падающего света:
\[
\tilde{E}_{r \mathrm{P}}=\tilde{a} \tilde{E}_{i \mathrm{P}}+\tilde{b} \tilde{E}_{i S}, \quad \tilde{E}_{r S}=\tilde{c} \tilde{E}_{i \mathrm{P}}+\tilde{d} \tilde{E}_{i S}
\]
Они могут быть представлены матрицей:
\[
\binom{\tilde{E}_{r \mathrm{P}}}{\tilde{E}_{r \mathrm{S}}}=\left(\begin{array}{cc}
\tilde{a} & \tilde{b} \\
\tilde{c} & \tilde{d}
\end{array}\right)\binom{\tilde{E}_{i \mathrm{P}}}{\tilde{E}_{i \mathrm{S}}}
\]
Упомянутая выше матрица \( 2 \times 2 \) называется матрицей отражения светоделителя, и так далее. Известно, что коэффициенты отражения светоделителя для P и S компонент равны соответственно \( \tilde{r}_{\mathrm{P}}=r_{\mathrm{P}} e^{i \delta_{\mathrm{rP}}} \) и \( \tilde{r}_{\mathrm{S}}=r_{\mathrm{S}} e^{i \delta_{r S}} \).

2 Определите матрицу отражения \( \tilde{R} \) и матрицу пропускания \( \tilde{T} \) светоделителя (выразите элементы матриц через известные величины и константы, приведенные в задаче).

3 На рис. 3c(a) показана схема полностью отражающего зеркала. Запишите его матрицу отражения \( \tilde{M} \).

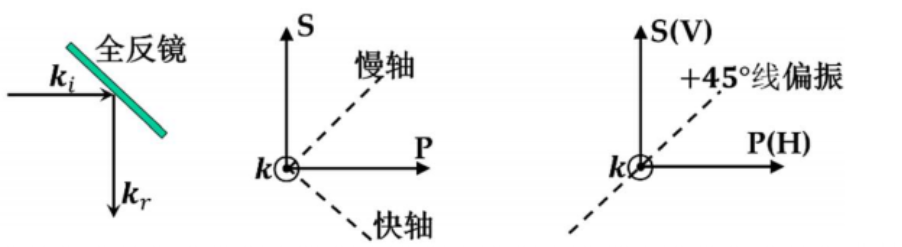

Рис. 3c. (a) -- полностью отражающее зеркало, (b) -- четвертьволновая пластинка с быстрой осью, составляющей угол $45^{\circ}$ с $\vec S$ и $\vec P$, (c) -- линейный поляризатор

Для четвертьволновой пластинки, свет с поляризацией вдоль её быстрой оси после прохождения пластинки будет иметь фазу, опережающую на \( \dfrac{\pi}{2} \) свет, поляризованный вдоль медленной оси. На рис. 3c(b) показана пластинка с быстрой осью, ориентированной под углом $-45^{\circ}$; вектор $\vec k$ перпендикулярен этой пластинке.

4 Запишите матрицу пропускания \(\tilde{Q}\) для этой пластинки и представьте её в форме \(\tilde{Q}=\tilde{a}\left(\begin{array}{cc}1 & \tilde{b}^{\prime} \\ \tilde{c}^{\prime} & \tilde{d}^{\prime}\end{array}\right)\).

Схемы линейных поляризаторов с направлениями пропускания по горизонтали (H), вертикали (V) и под углом \(+45^{\circ}\) показаны на рис. 3c(c).

5 Запишите их матрицы пропускания \(\tilde{L}_{\mathrm{H}}, \tilde{L}_{\mathrm{V}}, \tilde{L}_{+45^{\circ}}\) соответственно.

Интерферометр — это прибор, измеряющий изменения фазы через изменения интенсивности света. Обычные интерферометры (такие как интерферометр Майкельсона) измеряют только интенсивность света и по ней могут определить величину фазы \(\Delta \varphi\), но не могут определить её знак. Для определения знака \(\Delta \varphi\) необходимо дополнительно наблюдать за смещением или исчезновением интерференционных полос. Это неудобно в некоторых ситуациях. На рис. 3d приведена схема четырёхканального интерферометра, который может получить определённое значение \(\Delta \varphi\) \((-\pi < \Delta \varphi \leq \pi)\), измеряя только интенсивности интерференционного света в детекторах A и B.

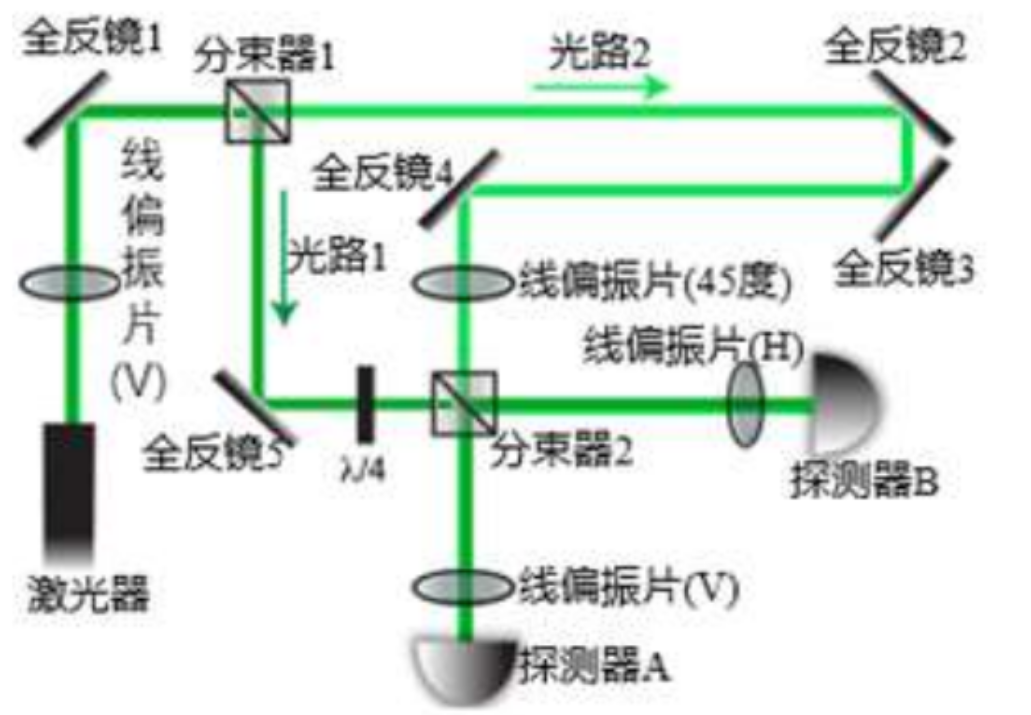

Рис. 3d. Схема четырехканального интерферометра

Лазерный луч проходит через линейный поляризатор (V) с вертикальным направлением пропускания (перпендикулярным плоскости чертежа), отражается от полностью отражающего зеркала 1 и попадает на светоделитель 1, где разделяется на оптический путь 1 и оптический путь 2. Свет оптического пути 1 отражается от полностью отражающего зеркала 5, затем проходит через четвертьволновую пластинку с быстрой осью вдоль \(-45^{\circ}\), попадает в светоделитель 2, где снова разделяется на два луча. Эти лучи проходят через линейный поляризатор (V) к детектору A и через линейный поляризатор (H) к детектору B соответственно. Свет оптического пути 2 отражается от полностью отражающих зеркал 2, 3 и 4, проходит через линейный поляризатор с направлением пропускания вдоль \(+45^{\circ}\), затем делится светоделителем 2 на два луча, которые направляются к детекторам A и B соответственно.

Известно, что амплитуда лазерного луча перед светоделителем 1 равна \(E_{0}\). Пусть \(l_{1}\), \(l_{2}\) обозначают длины оптических путей от светоделителя 1 до светоделителя 2 вдоль оптического пути 1 и 2 соответственно, а \(k\) – волновое число лазерного излучения в вакууме.

6 Запишите интерференционные члены в интенсивностях на детекторе A и детекторе B: \(I_{\mathrm{A}}^{\text{интерф.}}\), \(I_{\mathrm{B}}^{\text{интерф.}}\) (Интерференционный член — это вклад в интенсивность, обусловленный интерференцией, то есть интенсивность при одновременном наличии обоих лучей минус сумма интенсивностей каждого луча в отдельности). Далее, обозначьте общую фазу в вычисленном результате для \(I_{\mathrm{A}}^{\text{интерф.}}\) как \(\Delta \varphi\), и затем выразите \(I_{\mathrm{A}}^{\text{интерф.}}\), \(I_{\mathrm{B}}^{\text{интерф.}}\) через \(\Delta \varphi\).

7 Кратко опишите метод определения \(\Delta \varphi\) по численным значениям \(I_{\mathrm{A}}^{\text{интерф.}}\), \(I_{\mathrm{B}}^{\text{интерф.}}\).

Потери энергии при распространении света не учитывайте.
