Pho.rs: Дифракция на спиральных структурах mod FTL

A1 ^0.70 На листе для зарисовки интерференционных картин отметьте положения минимумов интенсивности, по которым вы будете определять $a_1$ и $d_1$. Нужно отметить положения минимумов с обоих сторон от центрального пятна.

A2 ^0.50 Измерьте расстояния, необходимые для определения $a_1$, и запишите их в таблицу в листе ответов.

$n$	$1$	$2$	$3$	$4$	$5$	$6$
$x_{n}-x_{-n},~мм$	$24.41$	$47.32$	$70.99$	$94.65$	$117.56$	$140.85$

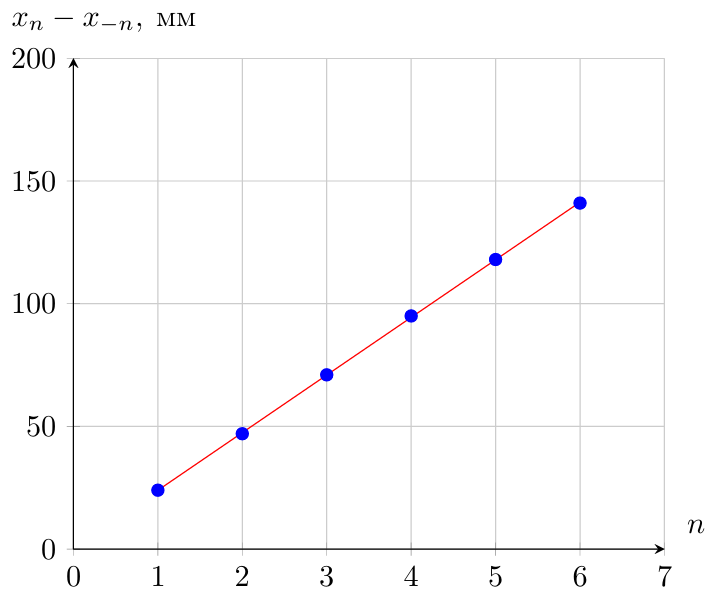

A3 ^0.70 В листе ответов для A2 постройте соответствующий график. По угловому коэффициенту определите $a_1$.

A4 ^0.80 Измерьте расстояния, необходимые для определения, и запишите их в таблицу в листе ответов.

$m$	$1$	$2$	$3$	$6$	$7$	$8$	$9$
$x_{m}-x_{-m},~мм$	$9.39$	$13.51$	$17.46$	$28.99$	$33.44$	$37.72$	$41.67$
$m$	$12$	$13$	$14$	$15$
$x_{m}-x_{-m},~мм$	$53.04$	$56.49$	$60.94$	$64.56$

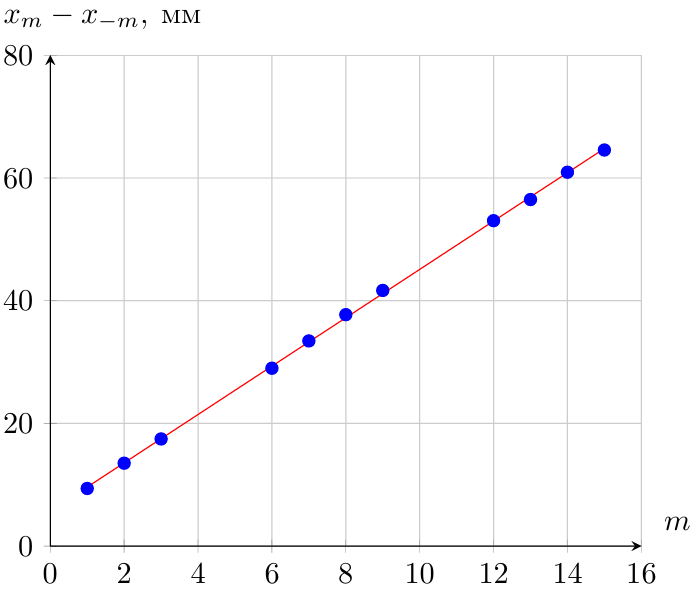

A5 ^0.60 В листе ответов для A4 постройте соответствующий график. По угловому коэффициенту определите $d_1$.

A6 ^0.20 Из зарисованной дифракционной картины в форме буквы $\rm X$ определите угол $\alpha_1$.

A7 ^0.20 Выразите $P$ через $d_1$ и угол $\alpha_1$. Рассчитайте $P$.

A8 ^0.20 Выразите $R$ через $P$ и угол $\alpha_1$. Рассчитайте $R$. Толщиной $a_1$ можно пренебречь.

B1 ^1.10 Отметьте положения минимумов интенсивности, по которым вы будете определять $a_2$, $s$ и $d_2$. Отметьте положения минимумов по обе стороны от центрального пятна. Можно использовать больше одного листа для зарисовки дифракционных картин.

B2 ^0.50 Измерьте расстояния, необходимые для определения $a_2$, и запишите их в таблицу в листе ответов.

$n$	$1$	$2$	$3$	$4$	$5$	$6$
$x_{n}-x_{-n},~мм$	$21.65$	$41.20$	$62.49$	$84.84$	$104.74$	$124.64$

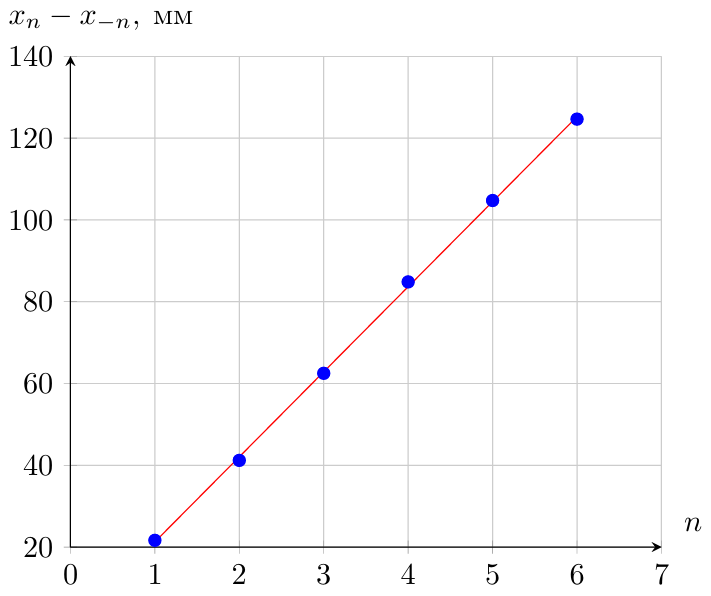

B3 ^0.50 В листе ответов для B2 постройте соответствующий график. По угловому коэффициенту определите $a_2$.

B4 ^1.20 Измерьте расстояния, необходимые для определения $s$, и запишите их в таблицу в листе ответов.

$m$	$1$	$2$	$3$	$4$	$6$	$7$	$8$	$9$
$x_{m}-x_{-m},~мм$	$5.72$	$10.29$	$14.86$	$18.71$	$26.50$	$30.66$	$35.23$	$38.14$

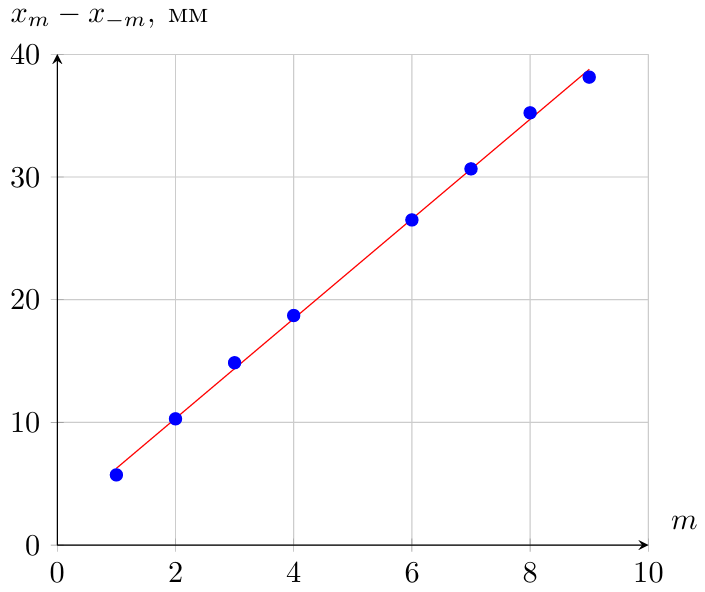

B5 ^0.50 В листе ответов для B4 постройте соответствующий график. По угловому коэффициенту определите $s$.

B6 ^1.60 Измерьте расстояния, необходимые для определения $d_2$, и запишите их в таблицу в листе ответов.

$\ell$	$1$	$2$	$3$	$5$	$6$	$7$
$x_{\ell}-x_{-\ell},~мм$	$11.77$	$15.98$	$20.05$	$26.73$	$30.36$	$33.85$
$\ell$	$9$	$10$	$11$
$x_{\ell}-x_{-\ell},~мм$	$39.81$	$44.02$	$47.94$

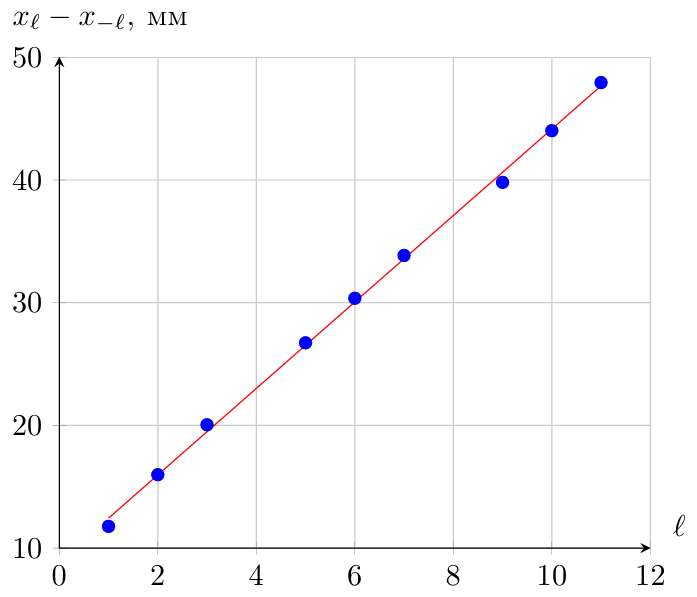

B7 ^0.50 В листе ответов для B6 постройте соответствующий график. По угловому коэффициенту определите $d_2$.

B8 ^0.20 Из зарисованной дифракционной картины в форме буквы $\rm X$ определите угол $\alpha_2$.

Дифракция на спиральных структурах mod FTL

Решение
