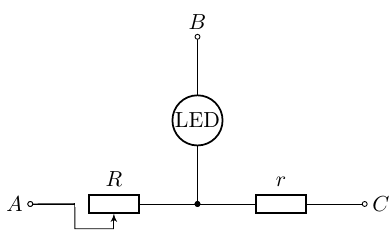

1 Установите соответствие между выводами $1,\,2,\,3$ на ящике и выводами $A,\,B,\,C$ на схеме.

2 Определите полярность включения светодиода.

3 Найдите значения сопротивлений $r$, $R_{\min}$ и $R_{\max}$.

4 Измерьте вольт-амперную характеристику светодиода в прямом направлении.

5 Постройте график полученной вами вольт-амперной характеристики. Оценка погрешностей при выполнении этого пункта не требуется.

Оборудование: серый ящик; отвёртка для регулировки сопротивления переменного резистора; макетная плата; соединительные провода; мультиметр (в режиме вольтметра и омметра) с щупами; держатель для батареек; две батарейки типа ААА; масштабно-координатная бумага для построения графика.

• Комплект для измерений не разбирать!

• Во избежание разряда батарейки не держите цепь замкнутой, когда не производите измерений!

• Режимом амперметра пользоваться запрещено!

• Для мультиметра примите погрешность прямого измерения равной 3 единицам последнего разряда, но не менее 1 процента от измеряемой величины.
