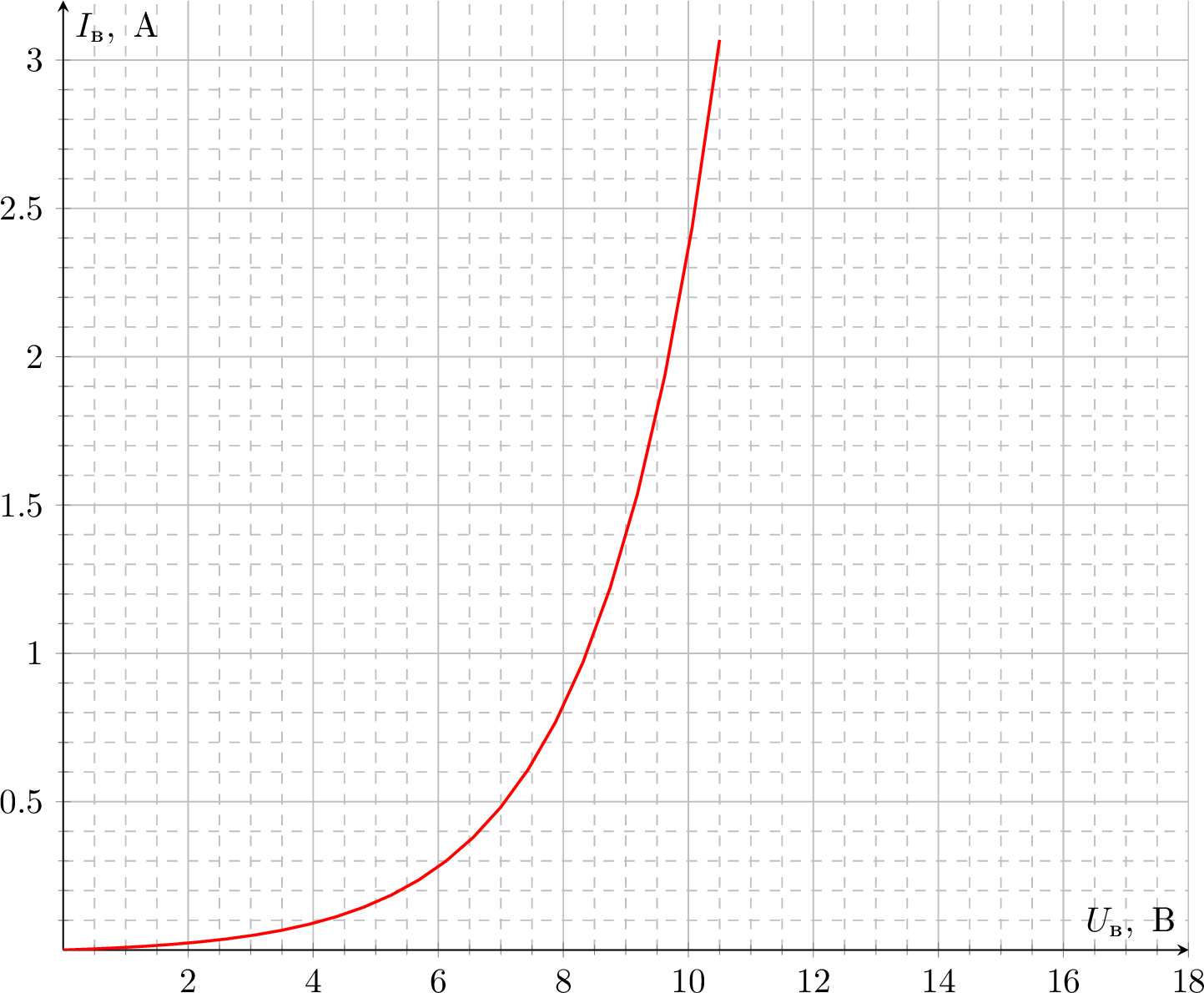

На рисунке выше изображена цепь постоянного тока. Здесь $R_{Н}=10~Ом$ - сопротивление нагрузки, $R=10~Ом$ - балластное сопротивление, $В$ - нелинейный элемент, вольтамперная характеристика которого изображена на рисунке ниже, $I$ - показания амперметра $А$, $\mathscr{E}$ - входное напряжение. В номинальном режиме амперметр показывает силу тока $I=I_{0}=1.0~А$.
