Оборудование: электромагнит динамика на подставке, мультиметр, секундомер, электролитический конденсатор ($C=(100\pm5)~мкФ$), полупроводниковый диод, магнит, железный груз на веревке, соединительные провода, штатив с муфтой и перекладиной, макетная плата, линейка, 2 клипсы, осциллограф со щупами, медная проволока, наждачная бумага.

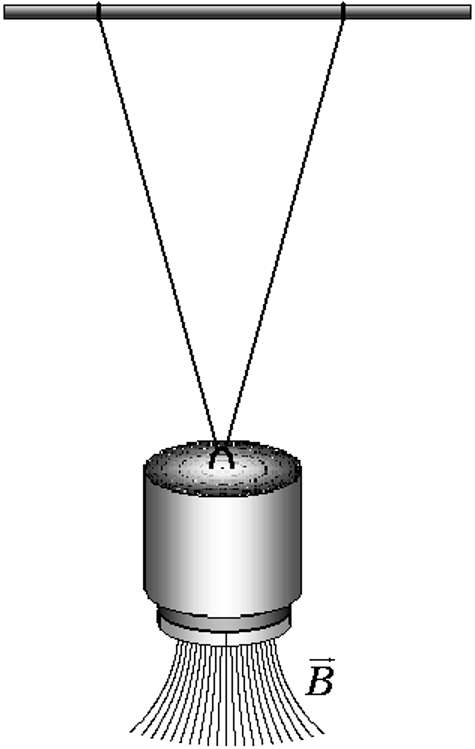

Соберите установку:

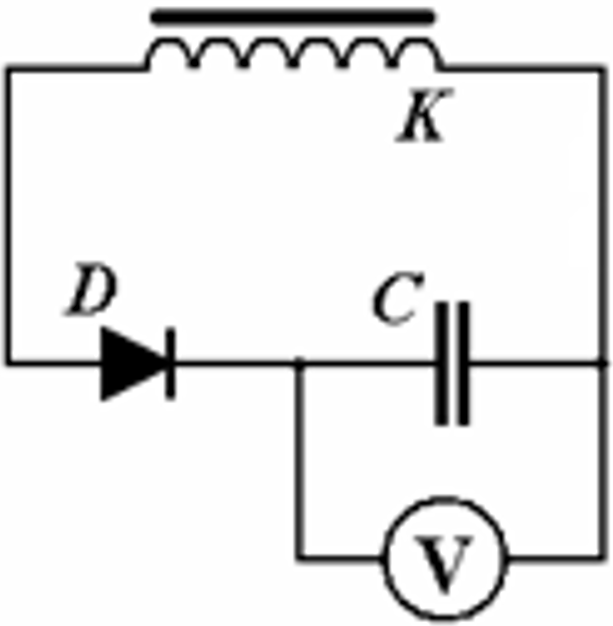

Основная цель работы — экспериментальное изучение закона электромагнитной индукции. Для исследования явления вам предлагается использовать схему, изображенную на рисунке. Диод пропускает ток в направлении серой полосы на его корпусе. Электролитический конденсатор нужно включать в схему, соблюдая полярность!
В дальнейшем погрешности измерений можно не рассчитывать.
C2
1.10
Сопротивление диода не является постоянным, а зависит от напряжения на нем. Однако можно ввести характерное время разрядки конденсатора в цепи $\tau=RC$ даже в том случае, когда сопротивление цепи не является постоянным. Рассчитайте $\tau$ в зависимости от напряжения на конденсаторе по имеющимся данным.

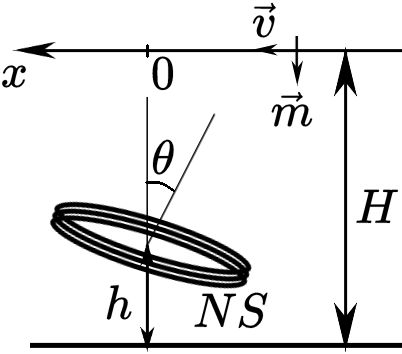

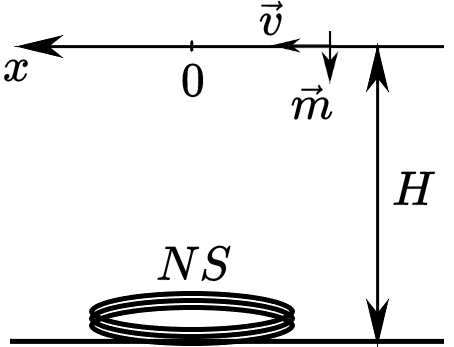

Экспериментально найдите такую ориентацию подставки, чтобы осциллограммы получались в среднем симметричными. Таким образом, мы определили плоскости, в которой лежит нормаль к катушке.

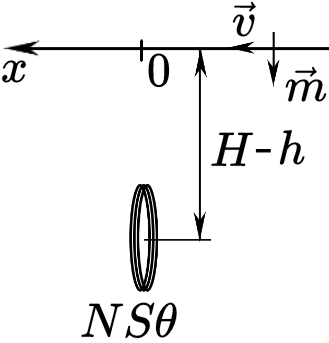

Поверните подставку на $90^\circ$.
Теперь осциллограммы вновь стали асимметричны — максимальные значения ЭДС индукции при пролёте магнита различаются с разных сторон от катушки. Это можно использовать для нахождения угла $\theta$.
